箱式变电站，是一种将高压开关设备、变压器、低压配电设备、功率因数补偿装置及电度计量装置等变电站设备组合成一体的快装型成套配电设备。上世纪60年代，欧美等西方国家开始使用这种新型户外成套变电设备，以美国为例，箱式站已占90%以上。80年代初，我国大中型城市中开始陆续采用箱式变电站，到90年代末期，箱式站开始被广泛应用于城区、农村中小型变电站、工矿企业、大型工地及流动作业用变电站、多层住宅、小高层、高层建筑的建设与改造。现在，除了在部分偏远的农村仍然建供电所外，几乎所有城市和经济发展较快的城镇，10KV终端都采用了箱式站。

按结构分类，箱式变电站分为预装式变电站（欧变）和组合式变压器（美变）两大类。箱式站的结构主要是指三个部分------高压开关设备、变压器及低压配电装置的布置方式。箱式站的总体布置主要有两种形式：预装式和组合式。预装式是将高、低压控制、保护电器设备直接装入箱内，使之成为一个整体，总体设计免维护，减小体积，欧式变电站就是这种型式，目前被普遍采用。组合式是以变压器为主体，把熔断器及负荷开关等设备装在变压器箱体内，构成一体式布置，体积更小，其体积近似于同容量的普通型油浸变压器，仅为同容量欧变体积的三分之一，美式变电站就是这种型式。

01. 美式箱变外壳采用高品质钢板，经防腐设计和特殊喷漆处理，产品30年不生锈；

02. 美式箱变体积小、结构紧凑，仅为国内同容量欧式箱变的1/3左右；

03. 美式箱变全密封、全绝缘结构，无需绝缘距离，可靠保护人身安全；

04. 美式箱变既可用于环网，又可用于终端，转换十分方便，提高了供电可靠性；

05. 美式箱变采用三相五柱式结构和Dyn11接线方式，箱体不发热；

06. 美式箱变避雷器采用油浸式金属氧化物避雷器，防雷性能好，安全性高；

07. 美式箱变采用S11、S13或非晶合金变压器，损耗小、温升低、过载能力强，用电安全，采用双熔丝保护，运行成本低；

08. 选用高燃点油(燃点高达312℃)可置于建筑物内；

09. 美式箱变成套性强，能深入负荷中心，提高供电质量，降低线路损耗，缩短送电周期，降低供电配套的造价。

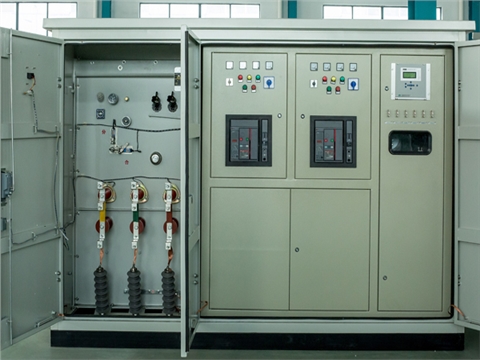

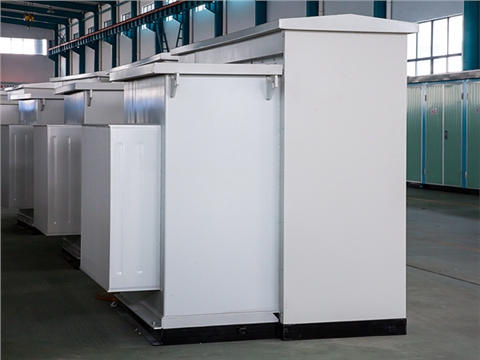

10. 美式箱变分为前、后两部分： 前面为高、低压操作间隔，操作间隔内包括高低压接线端子，负荷开关操作柄，无载调压分节开关，插入式熔断器，油位计等；后部为注油箱及散热片，将变压器绕组、铁芯、高压负荷开关和熔断器放入变压器油箱中。变压器取消油枕，采取油加气隙体积恒定原则设计密封式油箱，油箱及散热器暴露在空气中，没有散热困难。低压断路器采用塑壳断路器作为主断路器及出线断路器。由于结构简化，美式箱变的占地面积仅是欧式箱变的1/4，体积仅为同容量欧式箱变的1/5～1/3。

11. 保护方式：美式箱变高压侧采用熔断器保护，低压侧采用塑壳自动空气断路器保护，与我国10kV配变保护方式相同。高压熔断器保护变压器内部故障，自动空气断路器保护低压侧线路的过电流、短路、欠电压故障。

12. 适用地方：美式箱变适用于对供电要求相对较低的多层住宅用电。根据实际使用情况看，美式箱变配上小型的环网开关站后，完全适用多层住宅的供电需求，但不适应于小高层和高层。

●海拔高度:h＜1500m。

●环境温度:-26.5℃<T＜+37.5℃。

●日最高温差：23.1℃。

●月最高平均相对湿度（8月份）：70%。

●日最高平均相对湿度为（4月份）：43%。

●最大风速：<21m/s。

●最大积雪厚度：130mm

●最大积雪压力：0.176KPa。

●抗震：地震烈度8度。

●使用场合的污秽等级：Ⅲ级。

●防雨水等级：3级。

●安装场所：无剧烈振动冲击、无火灾、无严重污染、无化学腐蚀介质和粉尘、无爆炸性危险。应安装在水泥平台或其它平整、坚实的平台上。

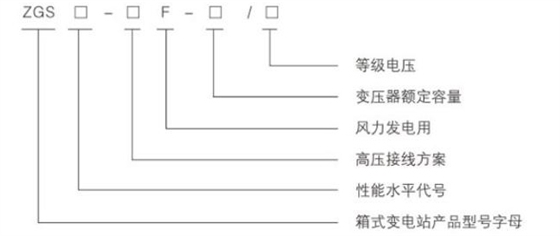

型号含义

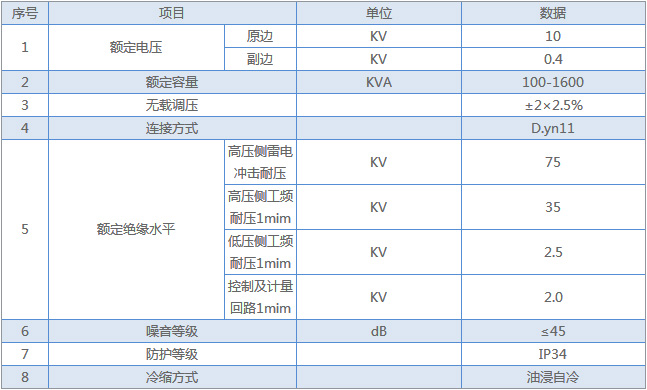

主要技术参数

负荷开关参数

熔断器参数

安装要求

组合式变压器（美式箱变）应安装在水平混凝土台面上，台面应保证承受其重量。美式箱变大部分重量集中在装有变压器器身的箱体后部，前面柜体重量比较轻，因此平台后部应结实，能承受美变的重量，同时要求前后部基础台面平整。如果前后面不易做到平整的，可以使前侧柜体部分的基础略低于后侧变压器主体的基础，就位后以混凝土封闭，确保美式箱变安装平稳。

（1）订货时应说明型号、规格、数量、颜色、交货日期及交货方式；

（2）变压器类型及容量，若用户无要求，将按我公司标准配置；

（3）接线方案、电气原理图及对设备和元器件的要求；

（4）如有特殊要求，双方另行协商解决。

（1）自合同签订之日起，义务为买方提供售中 、售后服务，在产品制造过程中欢迎买方前来我公司会审和监制。

（2）专人免费对用户进行技术培训。

（3）已通过ISO9001质量认证，此体系对售后服务有完整的规定，我公司严格按此标准执行。

●指导安装并负责调试。

●设备质保一年。终生提供配件及维修服务，维修和零配件只收取成本费。

●公司以“用心服务、尽善尽美、悉查客户需求、超越客户期待”为服务宗旨。维修服务人员对用户进行服务，必须对完成的维修任务、解决问题的方法做出详细的记录，并将用户意见反馈至公司，对服务人员的工作质量实行严格的考核。

●公司定期回访用户，进一步提高用户操作和维护设备的水平。

（4）无论是在质保内或质保期外，承诺在接到用户通话后，5分钟内作出明确答复，或省内24小时（省外48小时）内到达买方，并做到故障不排除维修人员不撤离现场。

（5）专职的售后服务团队，对用户提出的服务要求作出快速反应。

（6）售后服务电话：400-1098-919
