动力配电箱是配电箱的一种，是配电系统的末级设备。配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。

配电箱分为柜式配电箱和小型配电箱两种，由于其操作简单、维护简便、价格便宜、使用灵活方便，可广泛适用于工业、宾馆、写字楼、机场、医院等各种场台的低压配电系统中，作为用电设备的保护和分配电能之用。

制作参照标准：GB7251 .1、IEC60439。

结构特点

配电箱用不可燃材料制作，柜体表面采用酸洗磷化高压静电喷塑工艺处理，具有附着力强，质感好的特点。门与壳体均焊有接地螺钉，确保壳体与地连接可靠。箱体防护等级：IP30。

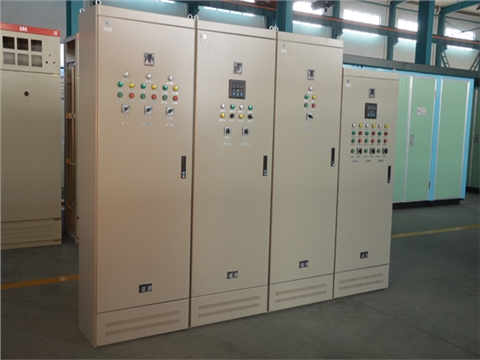

箱体结构有二种型式：

（1）一种为由冷弯型钢作为箱体骨架，封板和门由冷轧薄钢板弯制而成；

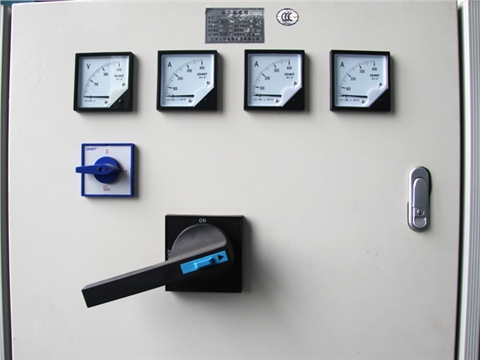

（2）另一种为全体由冷轧薄钢板弯制焊接而成。配电箱可前后开门，也可前面为门，后面为封板靠墙安装，前门可安装电压表，电流表、可操作按钮和信号灯及各类主令电器，门打开后，配电箱内全部设备敞露，便于检修维护，配电箱内除装有空气断路器和熔断器作为短路保护外，还装有接触器和热继电器，刀开关操作手柄直接装在外门上，从外面直接操作。

1.其电器元件的安装方式为梁式或板式，竖梁位置可调节，提供充足使用空间；系统方案组合灵活、安装简便、通用性强，且易于维护及检修。

2.箱门一般为单门，也可分为上下门，为了提高箱门打开后的防护等级，可加装二层门，使元件操作部位露出二层门，提高了操作人员的人身安全。

3.由于动力配电箱分布在各个用电设备的附近，当发生电路故障时有利于检修，方便停、送电，起到计量和判断停、送电的作用，便于用户管理。

4.根据用户的用电设备现场，生产各种不同的配电箱，满足用户的电气设备对用电的需求。触电危险性小的生产场所和办公室，可安装开启式的配电板。触电危险性大或作业环境较差的加工车间、铸造、锻造、热处理、锅炉房、木工房等场所，应安装封闭式箱柜。有导电性粉尘或产生易燃易爆气体的危险作业场所，必须安装密闭式或防爆型的配电箱。

周围空气温度不超过+40℃，不低于-20℃;

相对湿度在最高温度+40℃时不超过50%，温度较低时允许有较高的相对湿度;

安装地点海拔高度不超过2000米;

对安装漏电断路器的产品，周围的外磁场在任何方向不超过地磁场的五倍;

安装地点：安装在没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所

用户有特殊要求时与制造厂协商解决。

产品型号及技术参数

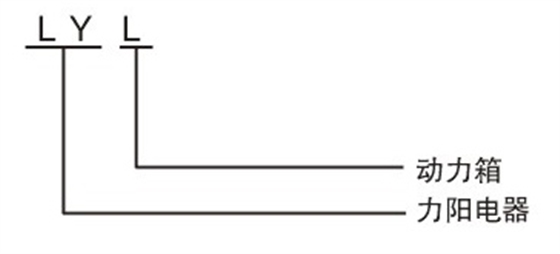

（1）型号含义

运输、安装及运行前的检查

（1）运输

产品到达收货地点后，首先应当检查包装是否完整无损，发现问题应及时有关部门查找原因。对于不立即安装的产品，应根据正常使用条件的规定，置于适当的场所。柜体吊运时按作业标记要求，小心轻放，防摔等。

（2）安装

1.产品安装基础槽钢的螺栓用户自备，根据各个配电箱的安装位置进行安装，逐台安装到相应的场所。

2.落地安装的箱底面应高出地面50~100mm;操作手柄中心高度一般为1.2～1.5m;箱前方0.8～1.2m的范围内无障碍物。箱以外不得有裸带电体外露，保护线连接可靠。

3.产品在安装完毕后，投入运行前进行如下检查与试验：

A、检查箱体被覆层漆膜有无脱落，柜内是否干燥、清洁;

B、主要电器及辅助接点的通断是否可靠、准确;

C、主要元件的选型、接线原理是否与原理图样相符;

D、用500V兆欧表绝缘值不得低于1MΩ。测量时注意断开不能承受电压及电子元件接线。

日常维护

（1）对新送电运行开关柜应在运行一个月内停电检查一次，对所有母线联接紧固件都需重新紧固一遍。

（2）对有粉尘、纤维环境应定期检查维护。至少每月对开关柜检查、清理、维护一次。

（3）日常的检查与维护工作应遵循供电部门相关规定。

（4）仔细清洁开关柜特别是绝缘件的表面，当发现其表面含有油污、粉尘、发霉时，需用软布清除污染物。检查回路连接和接地连接的螺钉是否紧固。

储存

应储在干燥并且通风良好的储藏室，室内温度不低于-5℃的仓库中。严禁与化学药品、酸碱及蓄电池等保存同一仓库里。

产品的成套性

制造厂供货时应供下列文件及附件

A.装箱清单

B.产品合格证

C.使用说明书

D.出厂试验报告

E.有关电气图纸

F.柜门钥匙，操作手柄及合同单规定的备品备件。

（1）配电箱的数量、外形尺寸、颜色及安装方式;

（2）配电箱的一次方案图、排列图及平面布置图;

（3）配电箱的二次原理图；

（4）配电箱内电器元件的规格型号及数量；

（5）配电箱使用在特殊环境条件，应在订货时提出；

（6）需要附件、备件时，应提出其种类和数量；

（7）最好填写订货规范书，或者以技术协议的方式。

（1）自合同签订之日起，义务为买方提供售中 、售后服务，在产品制造过程中欢迎买方前来我公司会审和监制。

（2）专人免费对用户进行技术培训。

（3）已通过ISO9001质量认证，此体系对售后服务有完整的规定，我公司严格按此标准执行。
●指导安装并负责调试。
●设备质保一年。终生提供配件及维修服务，维修和零配件只收取成本费。
●公司以“用心服务、尽善尽美、悉查客户需求、超越客户期待”为服务宗旨。维修服务人员对用户进行服务，必须对完成的维修任务、解决问题的方法做出详细的记录，并将用户意见反馈至公司，对服务人员的工作质量实行严格的考核。
●公司定期回访用户，进一步提高用户操作和维护设备的水平。

（4）无论是在质保内或质保期外，承诺在接到用户通话后，5分钟内作出明确答复，或省内24小时（省外48小时）内到达买方，并做到故障不排除维修人员不撤离现场。

（5）专职的售后服务团队，对用户提出的服务要求作出快速反应。
