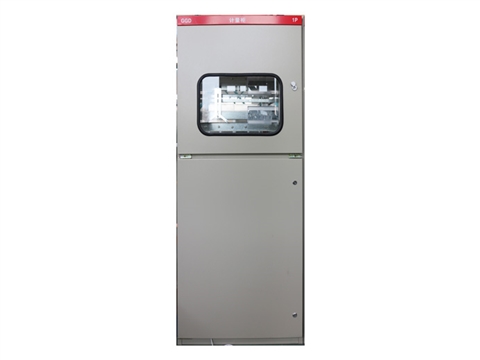

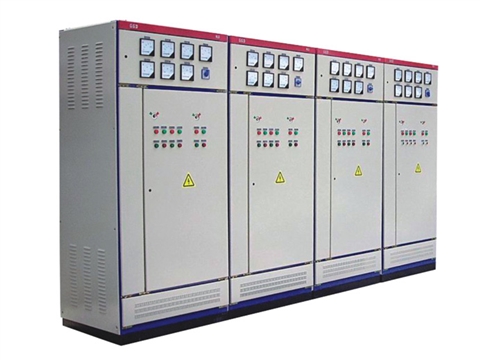

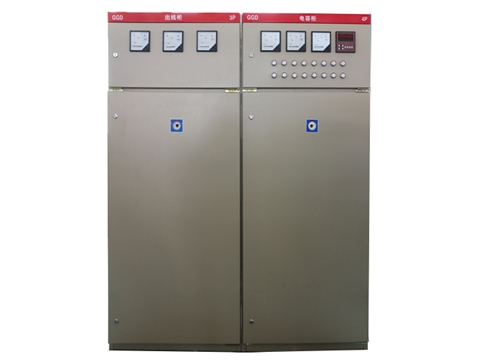

GGD型交流低压固定式开关柜是根据能源部主管上级，广大电力用户及设计部门的要求,本着安全、经济、合理、可靠的原则设计的新型低压配电柜。广泛适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz．额定工作电压380V．额定工作电流3150A的配电系统，作为动力、照明及配电设备的电能转换，分配与控制之用。

开关柜进线方式有上、下侧及柜顶左、中、右和柜后进线的方式，用以满足各类工程实际对不同进线的需要，同时柜内留有固定的位置给发电厂和特殊用户加装机电保护和自动装置。按用途分为：受电柜、母线联络柜、馈电柜、电动机控制柜、无功功率补偿柜、 照明配电柜 。产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系列性、实用性强、结构新颖、防护等级高等特点。是我国组装式、固定面板开关柜的代表产品之一，可作为低压成套开关设备的更新换代产品使用。

GGD型交流低压固定式开关柜符台IEC60439《低压成套开关设备和控制设备》．GB7251 1《低压成套开关设备和控制设备》等标准。

结构特点

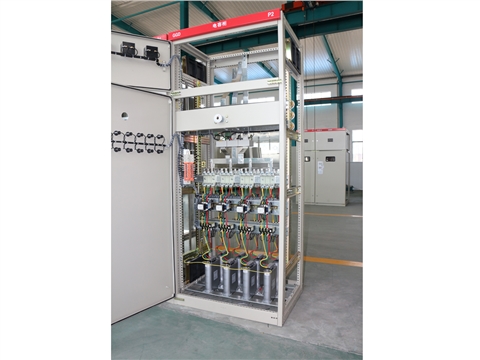

GGD交流低压固定式开关柜由柜体和电气元件组成，按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方。柜体的防护等级为IP30，用户也可根据环境的要求在IP20-IP40之间选择。

（1）柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高。可以使工厂实现批量生产。既缩短了生产制造周期，也提高了工作效率。

（2）柜体的设计充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜。使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

（3）柜门用转轴式活动铰链与构架相连，安装、拆卸方便。门的折边外均嵌有一根山型塑条，关门时门与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。

（4）装有电器元件的仪表门用多股软铜线与构架相连。柜内的安装件与构架用滚花螺钉连接，整柜构成完整的接地保护电路。

（5）柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

（6）主母线：考虑到价格比和以铝代铜的可行性，额定电流在1500A及以下时可采用单铝排母线，额定电流大于1500A时采用双铜排母线，生产厂也可根据用户的要求将铝母线换成同等载流量的铜母线，母线的搭接面均采用搪锡工艺处理。

（7）主要电气元件采用国内已能批量生产的较先进的电气元件，如ME、CM1、DW15、CW1等，同时也根据经济、合理的原则，在充分考虑可行性的前提下保留了部分可用的老产品如DZ20等。不选用已淘汰的产品。

（8）刀开关采用：HD13BX、HS13BX型旋转操作刀开关，满足了GGD柜独特结构的需要专用的元件，它改变了机构的操作方式，保留了老产品的优点，是一种实用型的电气元件。

1.良好的安装灵活性今后即使主管部门强制淘汰某些产品时，由于柜体具有良好的安装灵活性，不会因为更新电器元件造成制造和安装方面的困难。柜内有足够的空间安装二次元件。

2. 柜体的零部件采用模块化标准设计，具有工模的安装孔，通用系数等。方便工人安装。节省工时。

3.适用性强主要元件选择面宽，很多国产、进口品牌产品均可互换

4.适用性强主要元件选择面宽，很多国产、进口品牌产品均可互换

5.柜体面漆选用聚脂型烘漆、附着力强，质感好，整柜呈亚光色调，避免了眩目效应，给值班人员创造了较舒适的视觉环境。

6.提高主电路的动稳定能力母线夹由高强度，高阻燃型PPO合金材料热塑成型，绝缘强度高，自熄性能好，结构独特，只需调节积木式间块即可方便的组合成单母线夹或双母线夹，绝缘支撑是套筒式模压结构，成本低、强度高，解次了老产品爬电距离不够的缺陷。

7.电缆头为防水、带电可触摸型，抗洪水，并且可以灵活地进行电缆连接及扩展。

8.预留遥测遥控，电动操作和SCADA 功能，可轻松升级，逐步实现配电自动化，箱体明显部位印制“止步，高压危险”!等警示字样和警示标志。

1、周围空气温度不高于+40℃，不低于-5℃，24h内平均温度不得高于+35℃。
2、户内安装使用，使用地点的海拔不得超过2000m。
3、周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度（例如+20℃时为90%）应考虑到由于温度的变化可能会偶然产生凝露的影响。 设备安装时与垂直面的倾斜度不超过5%。
4、安装场所：无剧烈振动冲击、无火灾、无严重污染、无化学腐蚀介质和粉尘、无爆炸性危险。应安装在水泥平台或其它平整、坚实的平台上。
5、用户有特殊要求时与制造厂协商解决。

产品型号及技术参数

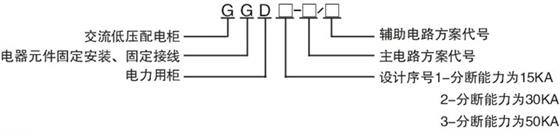

（1）型号含义

　（3）主电路方案

　　主电路方案在征求了广大设计、使用部门的意见，增加了发电厂需要的方案，额定电流增加到3150A,适全2000KVA及以下的配电变压器选用。

　　主电路设计了129个方案，共298个规格。为适应无功补偿的需要设计了电容补偿柜、其主电路方案4个，共12个规格。

　（4）辅助电路方案

　　辅助电路的设计分供用电方案和发电厂方案两部分。

运输、安装、运行前的检查

　（1）运输

　　产品到达收货地点后，首先应当检查包装是否完整无损，发现问题应及时有关部门查找原因。对于不立即安装的产品，应根据正常使用条件的规定，置于适当的场所。柜体吊运时按作业标记要求，小心轻放，防摔等。

　（2）安装

　　产品在安装时应按安装示意图进行，基础槽钢和螺栓由用户自备，主母线安装时应将搭接接面修理平整，处理干净，涂上中性凡士林或采取其它措施，然后用螺栓紧固。

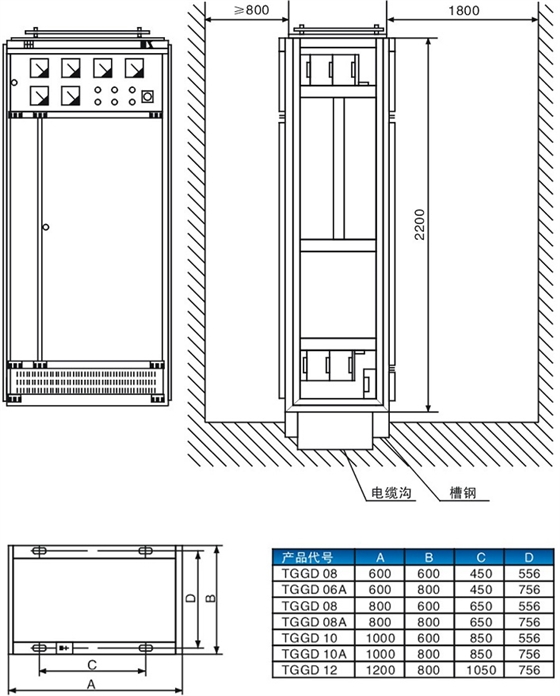

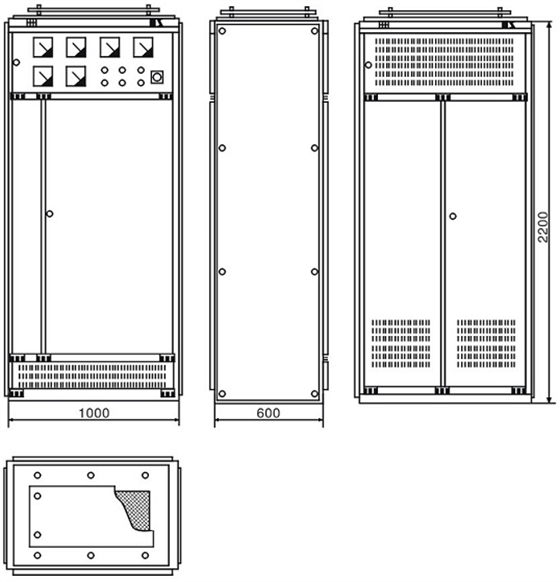

GGD安装示意图

　（3）产品在安装完毕后，投入运行前需进行以下项目检查：

　　1.检查柜面漆有无脱落，柜内是否干燥、清洁。

　　2.电器元件的操作机构是否灵活，不应有卡滞或操作力过大现象。

　　3.主要电器的通断是否可靠、准确;辅助接点的通断是否可靠准确。

　　4.仪表指示与互感的变化及极性是否准确。

　　5.母线连接是否良好，绝缘支撑件、安装件及附件是否安装牢固可靠。

　　6.辅助接点是否符合要求，熔断器的熔芯规格是否正确，断器和整定值是否符合设计要求，动作是否准确。

　　7.电路的接点是否符合电器原理图要求。

　　8.保护电路系统是否符合要求

　　9.用500伏兆欧表测量绝缘电阻不得低于1兆欧。

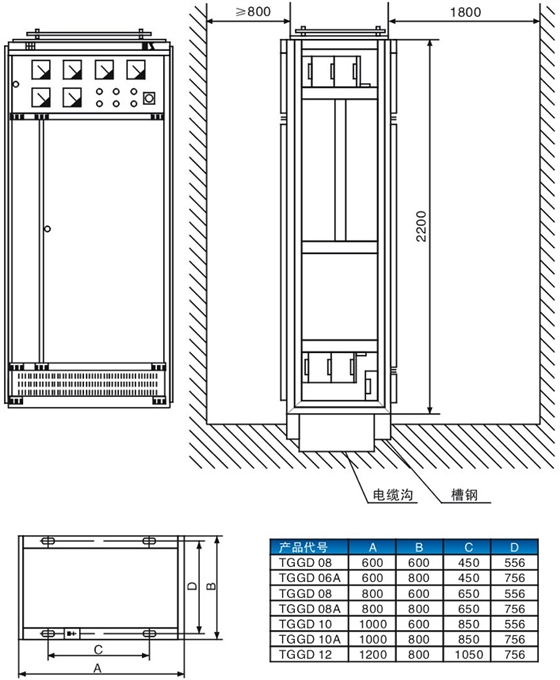

GGD安装示意图

使用与维护

（1）本产品为不靠墙安装，单面(正面)操作、双面开门维修的低压配电柜。产品的维修通道及柜门，必须经考核合格的专业人员方可进入操作、检查和维修。

（2）空气断路器，经过多次、分后，会使主触头局部烧伤和产生碳类物质，使接触电阻增大，应定期对空气断路器按其使用说明书进行维护和检修

储存

应储在干燥通风，温度在-30~+40℃的仓库中。严禁与化学药品、酸碱及蓄电池等保存同一仓库里。

产品的成套性

制造厂供货时应供下列文件及附件

A.装箱清单

B.产品合格证

C.使用说明书

D.出厂试验报告

E.有关电气图纸

F.柜门钥匙，操作手柄及合同单规定的备品备件。

　　（1）产品的全型号(包括主电路方案和辅助电路方案);

　　（2）主电路系统组合顺序图、平面布置图;

　　（3）辅助电路电气原理图;

　　（4）柜内元器件清单及柜体颜色;

　　（5）用户如有特殊要求应与制造厂协商解决;

　　（6）若需母线桥，请具体说明。

　　（7）最好填写订货规范书，或者以技术协议的方式。

（1）自合同签订之日起，义务为买方提供售中 、售后服务，在产品制造过程中欢迎买方前来我公司会审和监制。

（2）专人免费对用户进行技术培训。

（3）已通过ISO9001质量认证，此体系对售后服务有完整的规定，我公司严格按此标准执行。
●指导安装并负责调试。
●设备质保一年。终生提供配件及维修服务，维修和零配件只收取成本费。
●公司以“用心服务、尽善尽美、悉查客户需求、超越客户期待”为服务宗旨。维修服务人员对用户进行服务，必须对完成的维修任务、解决问题的方法做出详细的记录，并将用户意见反馈至公司，对服务人员的工作质量实行严格的考核。
●公司定期回访用户，进一步提高用户操作和维护设备的水平。

（4）无论是在质保内或质保期外，承诺在接到用户通话后，5分钟内作出明确答复，或省内24小时（省外48小时）内到达买方，并做到故障不排除维修人员不撤离现场。

（5）专职的售后服务团队，对用户提出的服务要求作出快速反应。

（6）售后服务电话：400-1098-919
