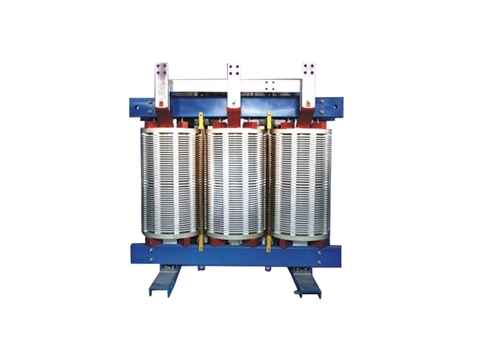

10KV级SG(B)Z10H级绝缘有载干式变压器承受热冲击能力强,过负载能力大、难燃、防火性能高、低损耗、局部放电量小、噪声低、不产生有害气体、不污染环境、对湿度、灰尘不敏感、体积小、不开裂、维护简便。因此,最适宜用于防火要求高,负荷波动大一级污秽潮湿的恶劣环境中。如:机场、发电厂、冶金作业、医院、高层建筑、购物中心、居民密集区以及石油化工、核电站、核潜艇等特殊环境中。
1.精心设计的线圈结构及真空浸渍处理工艺使SGB型非包封干式变压器无局部放电产生,并且在整个寿命期内,无任何龟裂现象,无绝缘水平下降现象。
2.高压采用连续式绕组、低压箔绕,整体真空浸渍及固化处理并采用高强度陶瓷支撑,有很好的突发短路电流的承受能力。
3.难燃、阻燃、无毒、自熄、防火。
4.在高温明火燃烧下,几乎无任何烟雾产生。
5.变压器为H级(180℃)绝缘。
根据GB6450-1986《干式变压器》1.2条
正常使用条件:海拔不超过1000m。
环境温度:+40℃
不在以上范围内,按照国标有关规定进行修正
额定容量(kVA) | 额定电压 (kV) | 联结组别 | 空载电流(%) | 损耗 (kW) | 阻抗电压(%) | |||
高压(kV) | 分接范围(kV) | 低压(kV) | ||||||
空载 | 负载 | |||||||
200 | 6 6.3 10 10.5 11 | ±5%或 ±2×2.5% | 0.4 | Yyn0或 Dyn11 | 1.6 | 0.69 | 4.27 | 4 |
250 | 1.6 | 0.79 | 5.11 | |||||
315 | 1.4 | 0.97 | 6.17 | |||||
400 | 1.4 | 1.08 | 7.29 | |||||
500 | 1.4 | 1.28 | 8.75 | |||||
630 | 1.2 | 1.475 | 10.67 | |||||
800 | 1.2 | 1.67 | 12.61 | |||||
1000 | 1.1 | 1.95 | 14.49 | |||||
1250 | 1.1 | 2.3 | 17.11 | 6 | ||||
1600 | 1.1 | 2.7 | 19.92 |
(1)变压器型号:_________________________________
(2)额定容量:__________________________KVA
(3)相数:□ 三相、□ 单相
(4)频率:□ 50HZ、□ 60HZ
(5)额定电压(高压/低压)___________________________
(6)分接范围:± _________ ×_________%
(7)联结组标号:□Dyn11□Yyn0□Yy0(d11) □其他
(8)阻抗电压UK: ___________ %
(9)冷却方式:□AN □AF
(10)其他要求:_____________________________________________
(1)自合同签订之日起,义务为买方提供售中 、售后服务,在产品制造过程中欢迎买方前来我公司会审和监制。
(2)专人免费对用户进行技术培训。
(3)已通过ISO9001质量认证,此体系对售后服务有完整的规定,我公司严格按此标准执行。
●指导安装并负责调试。
●设备质保一年。终生提供配件及维修服务,维修和零配件只收取成本费。
●公司以“用心服务、尽善尽美、悉查客户需求、超越客户期待”为服务宗旨。维修服务人员对用户进行服务,必须对完成的维修任务、解决问题的方法做出详细的记录,并将用户意见反馈至公司,对服务人员的工作质量实行严格的考核。
●公司定期回访用户,进一步提高用户操作和维护设备的水平。
(4)无论是在质保内或质保期外,承诺在接到用户通话后,5分钟内作出明确答复,或省内24小时(省外48小时)内到达买方,并做到故障不排除维修人员不撤离现场。
(5)专职的售后服务团队,对用户提出的服务要求作出快速反应。
(6)售后服务电话:400-1098-919
