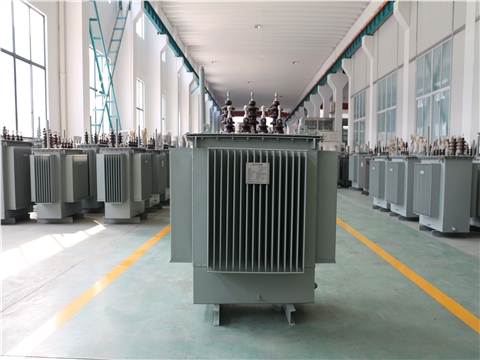

S13-M型全密封油浸式电力变压器采用全密封波纹油箱结构设计制造,当油温变化时波纹片热胀冷缩可取代储油柜的作用,而且外形美观,占地面积小。由于变压器油和周围空气不接触,不会吸收外界水分,从而不会降低绝缘强度,因氧气无法进入油箱,也避免了绝缘材料的老化,提高了该产品的使用寿命,同时也提高了社会效益。S13-M型变压器比S11-M型变压器空载损耗平均降低30%,运行费用平均下降20%。
1. 油浸式变压器低压绕组一般都采用圆筒式结构或螺旋式结构;高压绕组采用多层圆筒式结构,使之绕组的安匝分布平衡,漏磁小,机械强度高,抗短路能力强。
2.铁心和绕组各自采用了紧固措施,器身高、低压引线等紧固部分都带自锁防松螺母,采用了不吊心结构,能承受运输的颠震。
3.线圈和铁心采用真空干燥,变压器油采用真空滤油和注油的工艺,使变压器内部的潮气降至最低。
4. 油箱采用波纹片,它具有呼吸功能来补偿因温度变化而引起油的体积变化,所以该产品没有储油柜,显然降低了变压器的高度。
5.由于波纹片取代了储油柜,使变压器油与外界隔离,这样就有效地防止了氧气、水份的进入而导致绝缘性能的下降。
6. 根据以上五点性能,保证了油浸式变压器在正常运行内不需要换油,大大降低了变压器的维护成本,同时延长了变压器的使用寿命。
●海拔高度:h<1000m。
●环境温度:环境温度:-25℃<T<+40℃。
●温度:月平均最高气温:T<+35℃
●月最低平均使用温度:T<-25℃(户外)。
●日最高温差:25℃。
●湿度:月最高平均相对湿度:90%(20℃)。
●日最高平均相对湿度为:95%(20℃)。
●风速:<35m/s
●抗震:地面水平加速度0.2g,地面垂直加速度:0.2g。
●使用场合的污秽等级:Ⅲ级。
●防雨水等级:3级。
●安装场所: 安装在没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所,户内或户外。
变压器型号 | 电压组合(kV) | 联结组标号 | 短路阻抗 (%) | 损耗(kW) | 空载 电流 (%) | 重量 (kg) | |||
高压 | 分接范围 | 低压 | 空载 | 负载 | |||||
S13-30/10-0.4变压器 | 11 10.5 10 6.3 6 | ±5% 或 ±2× 2.5% | 0.4 | Yyn0或 Dyn11 | 4.0 | 0.08 | 0.60 | 1.40 | 280 |
S13-50/10-0.4变压器 | 0.10 | 0.87 | 1.20 | 390 | |||||
S13-63/10-0.4变压器 | 0.11 | 1.04 | 0.97 | 440 | |||||
S13-80/10-0.4变压器 | 0.13 | 1.25 | 0.97 | 495 | |||||
S13-100/10-0.4变压器 | 0.15 | 1.50 | 0.97 | 600 | |||||
S13-125/10-0.4变压器 | 0.17 | 1.80 | 0.84 | 690 | |||||
S13-160/10-0.4变压器 | 0.20 | 2.20 | 0.84 | 780 | |||||
S13-200/10-0.4变压器 | 0.24 | 2.60 | 0.74 | 908 | |||||
S13-250/10-0.4变压器 | 0.29 | 3.05 | 0.64 | 1043 | |||||
S13-315/10-0.4变压器 | 0.39 | 3.65 | 0.64 | 1190 | |||||
S13-400/10-0.4变压器 | 0.41 | 4.30 | 0.54 | 1430 | |||||
S13-500/10-0.4变压器 | 0.48 | 5.15 | 0.54 | 1648 | |||||
S13-630/10-0.4变压器 | 6 | 0.57 | 6.20 | 0.54 | 2027 | ||||
S13-800/10-0.4变压器 | 0.70 | 7.50 | 0.48 | 2316 | |||||
S13-1000/10-0.4变压器 | 0.83 | 10.30 | 0.42 | 2600 | |||||
S13-1250/10-0.4变压器 | 0.97 | 12.00 | 0.36 | 2890 | |||||
S13-1600/10-0.4变压器 | 1.17 | 14.5 | 0.36 | 3380 | |||||
S13-2000/10-0.4变压器 | 1.36 | 14.53 | 0.33 | 3600 | |||||
S13-2500/10-0.4变压器 | 1.50 | 17.27 | 0.32 | 3890 |
(1)变压器型号:_________________________________
(2)额定容量:__________________________KVA
(3)相数:□ 三相、□ 单相
(4)频率:□ 50HZ、□ 60HZ
(5)额定电压(高压/低压)___________________________
(6)分接范围:± _________ ×_________%
(7)联结组标号:□Dyn11□Yyn0□Yy0(d11) □其他
(8)阻抗电压UK: ___________ %
(9)冷却方式:□AN;□AF
(10)其他要求:_____________________________________________
(1)自合同签订之日起,义务为买方提供售中 、售后服务,在产品制造过程中欢迎买方前来我公司会审和监制。
(2)专人免费对用户进行技术培训。
(3)已通过ISO9001质量认证,此体系对售后服务有完整的规定,我公司严格按此标准执行。
●指导安装并负责调试。
●设备质保一年。终生提供配件及维修服务,维修和零配件只收取成本费。
●公司以“用心服务、尽善尽美、悉查客户需求、超越客户期待”为服务宗旨。维修服务人员对用户进行服务,必须对完成的维修任务、解决问题的方法做出详细的记录,并将用户意见反馈至公司,对服务人员的工作质量实行严格的考核。
●公司定期回访用户,进一步提高用户操作和维护设备的水平。
(4)无论是在质保内或质保期外,承诺在接到用户通话后,5分钟内作出明确答复,或省内24小时(省外48小时)内到达买方,并做到故障不排除维修人员不撤离现场。
(5)专职的售后服务团队,对用户提出的服务要求作出快速反应。
(6)售后服务电话:400-1098-919
