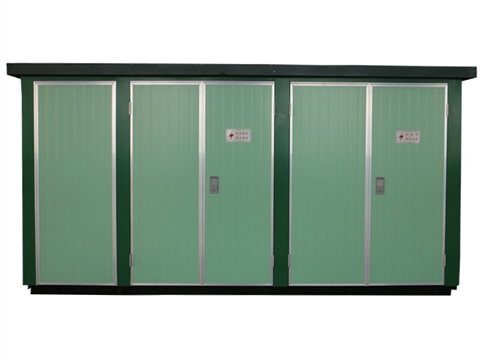

箱式变电站，是一种将高压开关设备、变压器、低压配电设备、功率因数补偿装置及电度计量装置等变电站设备组合成一体的快装型成套配电设备。上世纪60年代，欧美等西方国家开始使用这种新型户外成套变电设备，以美国为例，箱式站已占90%以上。80年代初，我国大中型城市中开始陆续采用箱式变电站，到90年代末期，箱式站开始被广泛应用于城区、农村中小型变电站、工矿企业、大型工地及流动作业用变电站、多层住宅、小高层、高层建筑的建设与改造。现在，除了在部分偏远的农村仍然建供电所外，几乎所有城市和经济发展较快的城镇，10KV终端都采用了箱式站。

按结构分类，箱式变电站分为预装式变电站（欧变）和组合式变压器（美变）两大类。箱式站的结构主要是指三个部分------高压开关设备、变压器及低压配电装置的布置方式。箱式站的总体布置主要有两种形式：预装式和组合式。预装式是将高、低压控制、保护电器设备直接装入箱内，使之成为一个整体，总体设计免维护，减小体积，欧式变电站就是这种型式，目前被普遍采用。组合式是以变压器为主体，把熔断器及负荷开关等设备装在变压器箱体内，构成一体式布置，体积更小，其体积近似于同容量的普通型油浸变压器，仅为同容量欧变体积的三分之一，美式变电站就是这种型式。

01. 结构紧凑、占地少，占地面积为同规模变电所的1/10。

02. 安装方便、建造快速，从安装到投运只需5~8天，施工周期为同规模变电所建设时间的1/5。

03. 投资省、效益高  比同规模常规变电站节省投资40%~50%。

04. 组合方式灵活、通用互换性强 箱式站的高低压方案齐全，高低压之间线路方案可任意组合；高低压设备及元件可选用各种名优或进口产品，电气元件通用性，互换性强。

05. 外壳防腐、结构合理、安全可靠箱式变电站外壳材料可选覆铝锌压花复合板、彩钢复合板、镀锌钢板、不锈钢板、琉璃瓷砖等。箱体20年不锈蚀，采用全密封结构，防潮、防锈、防尘、防鼠、防火、防盗、隔热，防护等级达IP33。箱变箱体采用框架结构，用型钢（槽钢、角钢）经防腐处理后焊接而成，机械强度高。

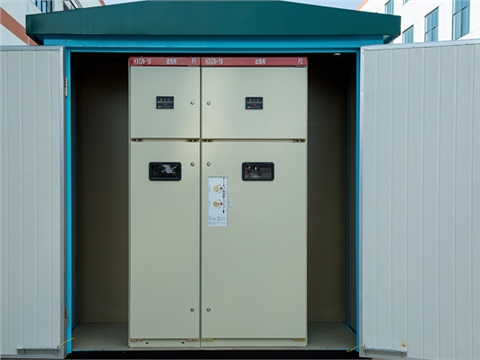

箱式变电站顶部为双层空间结构，四周檐下开通风孔，形成空气对流通道和隔热空气层，达到隔热、排气、降温目的。顶部在负荷小时为自然通风，当高负荷时变压器底部自控排风装置启动进行强迫排风，使变电站能有效运行。 箱式变电站内部以优质热镀锌钢板为隔板，将箱变分隔为高压室、低压室、变压器室三个相互独立的单元，根据用户的需求灵活配置为目字形或品字形。

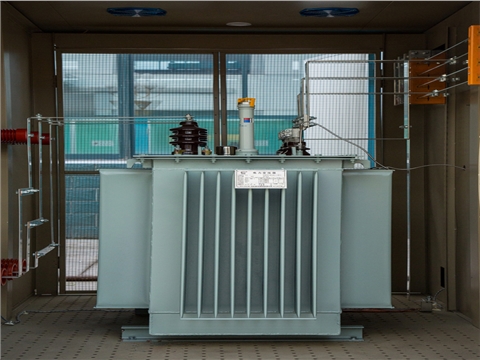

变压器室上部装有自动排气装置，下部底板设置通风孔，当变压器上层油温或环境温度达到设定值时，轴流风机自动启动，强化空气对流，强制通风和自然通风相结合。 箱变内设人孔，在变电站内直接进入电缆沟。箱内设备全封闭全绝缘，达到零触电事故，全站可实现无油化运行，安全性高。

06. S13高低压线圈绕组采用铜箔绕制，工作电流分配自由，结构更合理，提高了线圈的绝缘性能。箱式站采用微机保护和综合自动化系统，实现“四遥”（即遥测、遥信、遥控、遥调）功能，自动控制箱体内湿度、温度、远方烟雾报警、图像远程监控。运行中进行电压无功调节，实现无人值守和调度自动化。

07. 变压器器身在真空干燥炉中采用变压法自动干燥，保证绝缘质量，延长产品使用寿命。箱式站的外壳颜色及装饰材料可根据环境选择。分为铝合金材料外壳、复合彩钢板箱变外壳、景观式箱变外壳、不锈钢板外壳四大类供用户选择。

●海拔高度：h＜1000m。

●环境温度：-25℃<T＜+40℃。

●温度：月平均最高气温：T＜+35℃。

●月最低平均使用温度：T＜-25℃（户外）。

●日最高温差：25℃。

●湿度：月最高平均相对湿度：90%（20℃）。

●日最高平均相对湿度为：95%（20℃）。

●风速：<35m/s

●抗震：地面水平加速度0.2g,地面垂直加速度：0.2g。

●使用场合的污秽等级：Ⅲ级。

●防雨水等级：3级。

●安装场所：无剧烈振动冲击、无火灾、无严重污染、无化学腐蚀介质和粉尘、无爆炸性危险。应安装在水泥平台或其它平整、坚实的平台上。

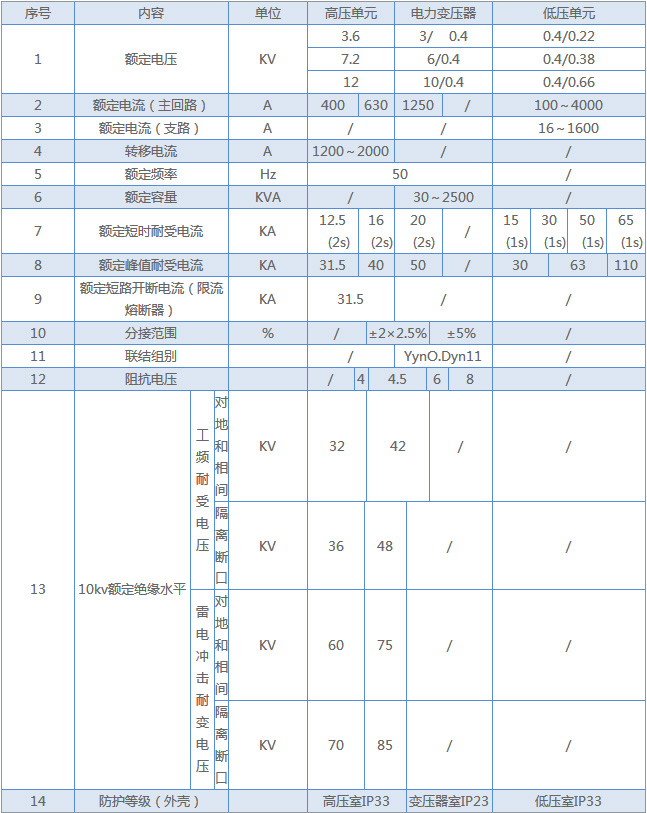

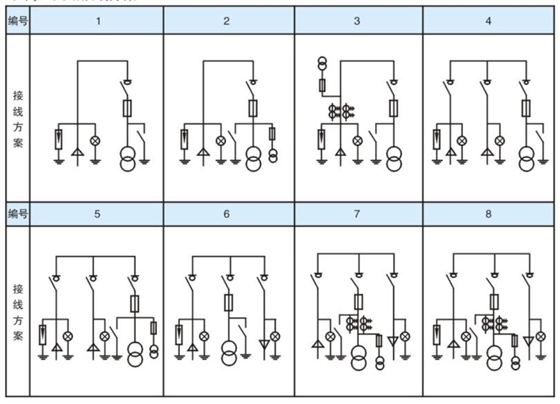

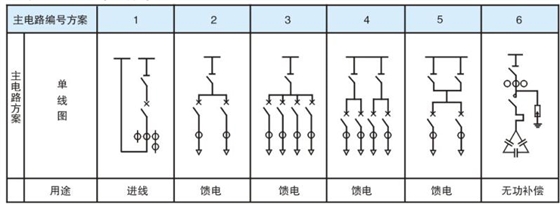

高压回路接线方案

低压回路接线方案

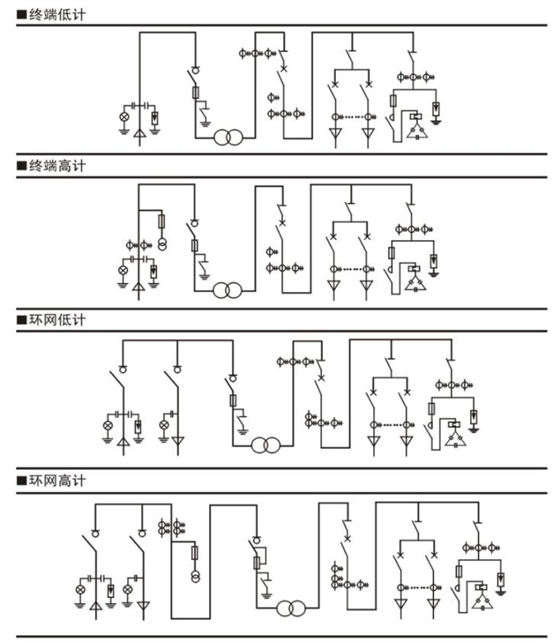

常用电气方案

箱变排列形式

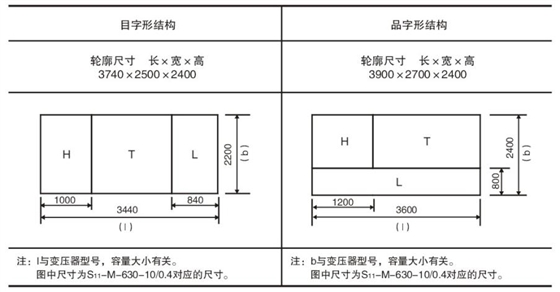

1.低压部分不带操作走廊的箱变外形尺寸及平面布置

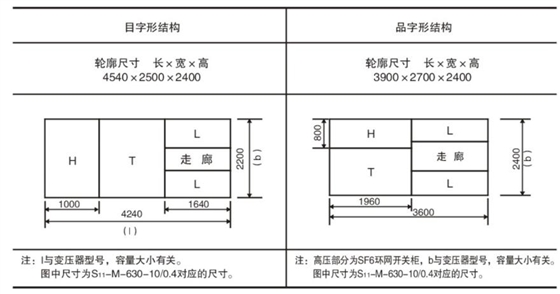

2.低压部分带操作走廊的箱变外形尺寸及平面布置

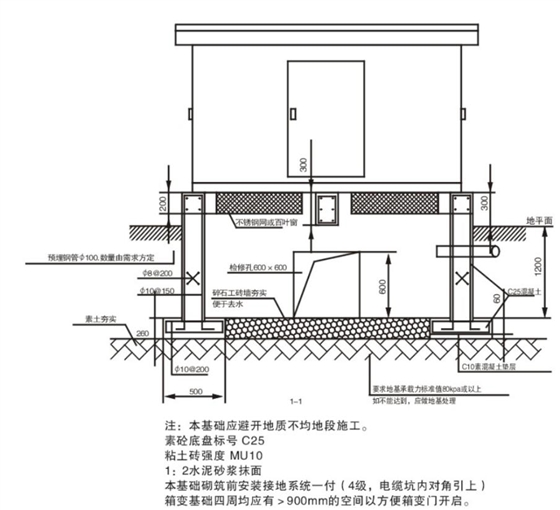

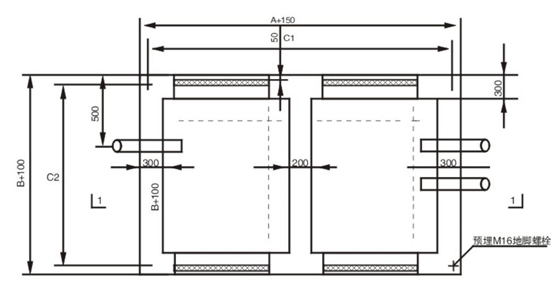

组合基础安装示意图

安装、使用、维护要求

1、按基础施工图施工，电缆按照推荐使用直埋式或用电规范执行；

2、箱变运至现场，将钢丝绳穿入下部起吊环，用起重设备将箱变吊起放在基础上摆正放平；

3、按相序分别接好高压电源和低压输出电缆和接地网；

4、对于暂时不安装的产品应按正常使用条件规定安放于适当场所；

5、使用时检查各电器连接部分有无松动，接线是否正确，是否符合供电规范与要求；关闭所有可以开启的门；接通10KV电源（首次使用请详细阅读高压开关设备的使用说明书）；观察指示仪表的工作情况，若一切正常可投入运行；

6、箱变所有电气元件按各自规定要求进行维护；

7、通电一周后应检查各电器连接部分有无松动，以后每3-6个月应进行一次检查；

8、若箱变中采用油浸式变压器，投运后每年至少按规定进行一次油样分析；

9、运行中的高压侧负荷开关设备经规定次数开断后，应检查触头接触情况和灭弧装置的消耗程度，发现有异常反应及时检修；
低压侧开关设备自动跳闸后，应检查和分析故障原因，待排除后方可重新合闸投运；
避雷器应在每年雷雨季节前、后进行预防性能试验。

（1）订货时应说明型号、规格、数量、颜色、交货日期及交货方式；

（2）变压器类型及容量，若用户无要求，将按我公司标准配置；

（3）接线方案、电气原理图及对设备和元器件的要求；

（4）如有特殊要求，双方另行协商解决。

（1）自合同签订之日起，义务为买方提供售中 、售后服务，在产品制造过程中欢迎买方前来我公司会审和监制。

（2）专人免费对用户进行技术培训。

（3）已通过ISO9001质量认证，此体系对售后服务有完整的规定，我公司严格按此标准执行。

●指导安装并负责调试。

●设备质保一年。终生提供配件及维修服务，维修和零配件只收取成本费。

●公司以“用心服务、尽善尽美、悉查客户需求、超越客户期待”为服务宗旨。维修服务人员对用户进行服务，必须对完成的维修任务、解决问题的方法做出详细的记录，并将用户意见反馈至公司，对服务人员的工作质量实行严格的考核。

●公司定期回访用户，进一步提高用户操作和维护设备的水平。

（4）无论是在质保内或质保期外，承诺在接到用户通话后，5分钟内作出明确答复，或省内24小时（省外48小时）内到达买方，并做到故障不排除维修人员不撤离现场。

（5）专职的售后服务团队，对用户提出的服务要求作出快速反应。

（6）售后服务电话：400-1098-919
