箱式变电站，又叫预装式变电所或预装式变电站。是一种高压开关设备、配电变压器和低压配电装置，按一定接线方案排成一体的工厂预制户内，户外紧凑式配电设备，即将变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全密闭、可移动的钢结构箱，特别适用于城网建设与改造，是继建变电站之后崛起的一种新的变电站。

箱变外壳由底座、外壳、顶盖三部分构成。底座一般用槽钢、角钢、扁钢、钢板、不锈钢等组焊或用螺栓连接固定成形，为满足通风、散热和进出线的需要，还应在相应的位置开出条形孔和大小适度的圆形孔。箱体外壳、顶盖用槽钢、角钢、钢板、铝合金板、彩钢板、不锈钢等进行外区组焊、铰链或相关的专用附件连接成形。

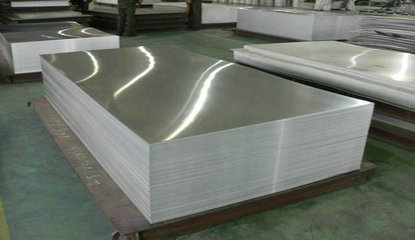

1、铝板

铝板，顾名思义是指用铝材或铝合金材料制成的板型材料。或者说有扁铝胚经加热、轧延及拉直或固溶时效热等过程制造而成的板型铝制品。一般是把厚度在0.2㎜以上至500㎜以下，200㎜宽度以上，长度16m以内。铝板最大特点是比重轻，重量只有钢的1/3，而强度（强度极限与比重的比值）则可达到或超过结构钢。其次，铝板光彩美观，耐侵蚀性强，对光和热的反射率高，吸声机能好。

这类壳体材料购买后，我们会先对铝板进行切割焊接，一般选购的都是符合国家标准的2mm厚度铝板，整个门厚有40mm，先对壳体进行打磨清灰尘，然后涂防腐漆（铁红酚醛防锈漆），接着将接头处填平，上漆，最后上面漆 （一般都采用氨基烘干磁漆）。这类壳体的优点如下：

（1）双层顶盖，隔热性能好

（2）外壳及骨架全部经过防腐处理，具有户外使用条件。

（3）外形及色彩可与环境相互协调一致，更加美观。

（4）噪音小，辐射小

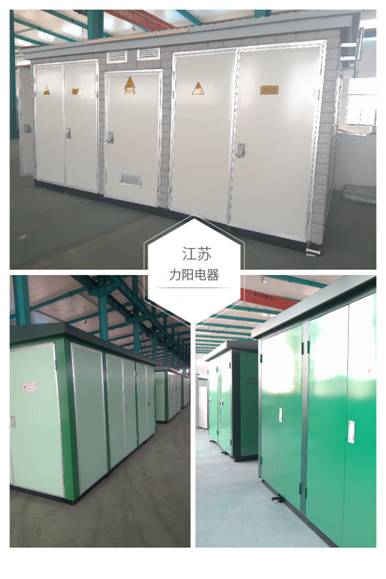

2、复合彩钢板箱变外壳

复合彩钢板是这些年发展起来的一种新型建材，现在仍处于一种高速发展的阶段。由于这种彩钢板由于造价低、投资省、质量轻、具有良好的保温隔热性，色彩鲜艳、形美观，强度高、抗压抗弯，所以也常作为变电站壳体材料。一般购买时已在壳体中填充防潮材料，通常厚度均在50mm。

复合彩钢板箱变由高压单元、变压器单元、低压单元组成，布置形式分为“目”字形和“品”字形。根据方案的不同，高压可设置环网型、终端型及双电源进线等多种形式；它适用于三相交流额定电压3~12kV，额定频率50Hz的电力系统，用于接受和分配电能并对电路实行控制、保护及检测。

这类外壳通常具有以下特点：

（1）隔热保温性能优越

（2）抗震、抗风

（3）耐腐蚀，耐老化，使用寿命长。

3、景观式箱变外壳

此类箱变外壳，墙体及顶均采用水泥加玻璃纤维等材料制作而成。其内部采用角钢及钢板制作的隔热板将其分成各个功能隔室，具有以下特点：

优点：

（1）抗冻、耐腐蚀性，

有色或黑色金属材料，它的防腐寿命不如水泥，而水泥材料的化学腐蚀速率主要取决于暴露于侵蚀剂的水泥当中参与化学反应的元素的量的多少，这种化学腐蚀速率与材料的渗透性有关。水泥的渗透性能较好，所以它具有较优的抗化学腐蚀性和防潮性。（是否能组织内部凝露）

（2）不锈性，不需要维修，寿命长

（3）抗暴晒性能强，不易导热，且防火阻燃。

一般而言，材料的导热性能取决于材料的密度和材料的含水分量。水泥外壳无疑于具有这一特性。

（4）有较好的阻燃特性，防火性能好

（5）有较好的机械特性，耐冲击性好

（6）外观时尚，颜色款式多样

用水泥作为壳体材料的箱变不仅外形美观，色彩新颖且易造型，还可以在外壳上附瓷砖或其他装饰材料，使它的外观与周围的建筑群体环境形成一体，符合现代化城市环保绿化的要求。

这款箱变广泛地应用在城市住宅小区、街道、学校、公园等对外壳美观要求高的地区。

4、不锈钢板外壳

不锈钢是不锈耐酸钢的简称，我们将耐空气、蒸汽、水等弱腐蚀介质或具有不锈性的钢种统称为不锈钢。这种材质具有抗腐、抗拉力强。由于采用了冷轧不锈钢板作为箱变的整体结构，与同类型用冷轧钢板的箱变相比，其抗拉能力、抗腐蚀能力大大加强，延长了设备的使用寿命。

不锈钢壳体的特点：

（1）焊接性

（2）耐腐蚀

（3）耐热性

（4）耐热性能

（5）耐腐蚀性

本产品采用不锈钢作为箱变的主体结构，因体积小，可直接深入负荷中心进行终端或环网供电，即可适用于广场、街心花园、住宅小区、机场、车站、码头又适用于热带、雨带等酸、碱、盐大的地区。

二、箱变的使用环境条件

1、正常环境条件

（1）周围空气温度 上限：+40℃、下限：-25℃。

（2）海拔：不超过1000m。

（3）相对环境温度：空气湿度不大于90％。

（4）户外风速不超过35m/s。

（5）地面倾斜度不大于5°，无剧烈震动及无冲击的场所。

（6）无导电尘埃，无爆炸危险、无腐蚀金属和电器元件的气体场所。

2、特殊工作条件

在超过规定的正常的环境条件下使用时，由用户和制造厂协商。

三、箱变产品设计特点

1．我公司所有外壳均参照国外先进技术并根据实际情况进行设计。具有牢固、隔热通风、性能好、防尘、防小动物、防潮、外形美观，维护方便等特点。

2．高压侧一般采用负荷开关，也可采用真空断路器，并且有齐全的防误操作功能。装置可选用XGN15-12六氟化硫环网柜、HXGN2-12环网柜、XGN66-12金属封闭开式开关柜等开关柜作为高压侧配电单元，低压侧可选用GGD.GCK、MNS、GCS等开关柜作为输出单元，变压器可选用油浸式变压器或干式变压器等。

3．变电站保护性能完善，操作方便，高低压计量可选择，可根据用户要求配备自动无功补偿装置，可采用动态混合补偿或静态混合补偿。

4．箱体顶盖设计为双层结构，夹层间充满泡沫塑料，具有良好的隔热作用。高、低压室在其内部设计独立的顶板，变压器室内设有防凝露及自动温控监视、加热、降温装置。

5．箱体采用自然通风，也可加强迫通风设备。门板及侧板外侧对应百叶窗的位置上装有防尘装置。

6．箱变采用智能照明节电装置控制出线，能使照明设备的用电量大幅降低，大大降低用户的电能消耗，节电率达10%-40%，节约用户的经营成本‘装置采用两种起动方式：全压起动和低压起（软启动）。全压起动---起动时全压供电一定时间，保证灯具正常使用后自动进入节电运行状态；低压起动，保证灯具正常使用情况下，通过降低起动电压达到到降低起动电流的目的，延长灯具的使用寿命。起动后自动进入节电状态。起动时间可调；照明装置可采用时控、光控、时光控、经纬度控制、上位机远程控制等控制方式，以便满足用户的不同需求。
