箱式变电站（简称箱变） 箱变有多种分类方法，如按产品结构可分为“ 组合式变电站” 即“欧式箱变” 、预装式变电站即“美式箱变”；按安装场所可分为户内、户外；按高压接线方式可分为终端接线、双电源接线和环网接线；按箱体结构可分为整体、分体等。

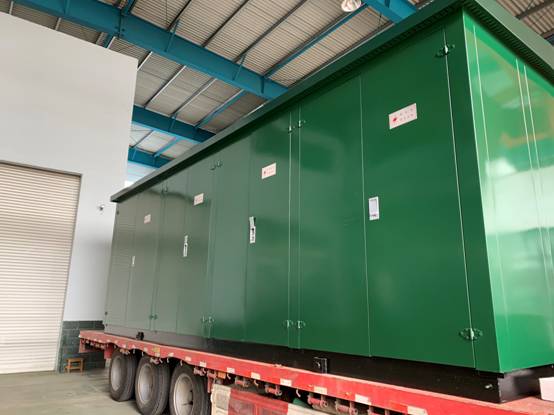

新扬子集团2500KVA箱式变电站

组合式变电站

“ 组合式变电站”是将高压开关柜设备、配电变压器和低压配电装置三个不同的隔室内，通过电缆或母线来实现电气连接，所用高低压配电装置及变压器均为常规的定型产品。

布局

组合式变电站的高压室、变压器室和低压室可按“目字型”或“品字型”布置。“目字型” 布置与“品字型”布置相比，“目字型”接线较为方便，故大都采用“目字型”布置。

高压接线方案

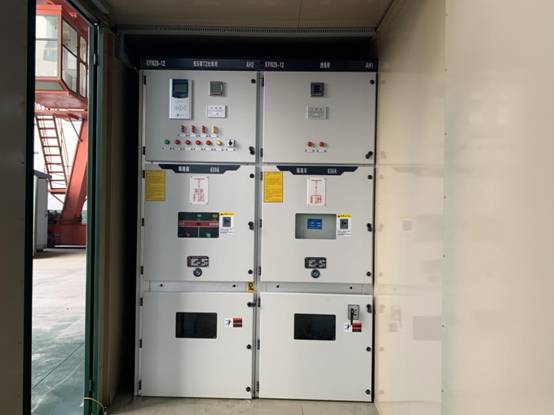

组合式变电站有许多种高压接线方式，常用的高压接线方案有：终端、双电源、环网等接线方式。在高压回路中，通常采用负荷开关与限流熔断器组合的保护方式，负荷开关通常采用真空或SF6开关，额定电流为630A，动、热稳定电流分别为50kA和20kA。

变压器联结方式

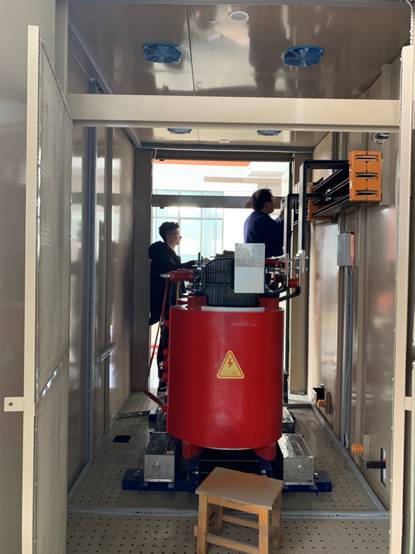

通常采用常规的、联结组为Yyn-12的三相三柱式油浸式或干式变压器。近年来，根据市场的需求，亦有采用Dyn-11联结方式的产品被采用，但铁芯结构仍为三相三柱式。

低压接线方案

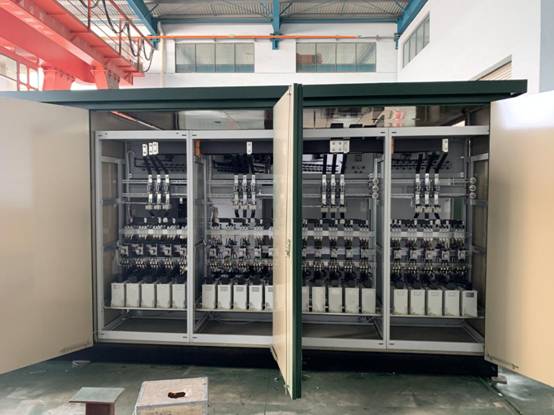

低压方案非常繁多，出线保护多采用空气开关或刀熔开关，回路最多可达20路；具有无功补偿和多路计量功能；目前根据市场的需求，亦有安装低压电源自动转换开关的产品，可确保重要用户的供电可靠性。

预装式变电站

“预装式变电站”即“美式箱变”是将变压器器身、高压负荷开关、熔断器及高低压连线置于一个共同的封闭油箱内，用变压器油作为带电部分相间及对地的绝缘介质，是一种结构紧凑，体积小，经济实用的新型配电设备。由于采用了全绝缘的高压进出线端子和电缆附件，使高压间隔内没有任何裸露的带电部分，具有安全可靠的运行特点。同时，预装式箱变具有齐全的运行检视仪器仪表，如压力计，压力释放阀，油位计，油温表等。

由于采用普通油和难燃油作为绝缘介质，使之既可用于户外，又可用于户内，适用于住宅小区、工矿企业及各种公共场所，如：机场、车站、码头、港口、高速公路、地铁等。有着非常好的发展前景。

箱变的结构形式

预装式箱变的结构形式大致有三种：

a．变压器和开关、熔断器共用一个油箱；

b．变压器和开关、熔断器分别装在两个上下不同的油箱内；西高所统一设计,目前已有20多家购买了图纸,有的厂已经生产出了样机并已通过了型式试验；

c．变压器和开关、熔断器分别装在两个左右不同的油箱内。此种设计也已有产品上市。

其中a型为美式箱变的原结构，它的特点是结构简捷、体积小、重量轻。b和c型为a型美式箱变的变形。两种变形的理论根据是：开关操作和熔断器动作造成的游离炭会影响变压器的绝缘，进而影响整个箱变的寿命。这种考虑，理论上讲是有道理的。但反过来认真地想一想，在美国市场运行的美式箱变（a型）占配电变压器的80%以上，并且有几十年的运行历史了，如果有问题，设计和制造早就会改了，这个道理又不太占得住脚了。但道理归道理，这样做确实能够打消一些人的不应有的顾虑。因此，后两种形式的箱变仍有可能占有一席之地的。

箱变的高压主回路

高压回路由电缆进线端子、负荷开关、熔断器组等主要部件组成。进线方式有环网、双电源和终端三种供电方式。

环网和双电源由以下4种方式来实现：

(1) 一个4位置V型负荷开关；

(2) 一个4位置T型负荷开关；

(3) 二个两位置负荷开关；

(4) 三个两位置负荷开关。

终端由一个两位置负荷开关来实现。

负荷开关

两位置和四位置油浸式负荷开关，是预装式箱变的专用开关，体积小、重量轻，额定电流有300A、400A、630A三种，但其动、热稳定电流和短路关合电流都不大，四位置开关的热稳定电流为12.5kA/2S，动稳定电流和短路关合电流为31.5kA；两位置开关的的热稳定电流为16kA/2S；动稳定电流和短路关合电流为40kA。T形开关和V形开关接线功能有所不同， T形开关更适合环网运行、而V形开关更适合双电源运行。

环网和双电源功能除了采用四位置开关外，还可以采用两个或三个两位置开关的组合实现。两个两位置开关的组合可以实现V形开关的功能，而三个两位置开关的组合可以实现更加灵活的应用。
