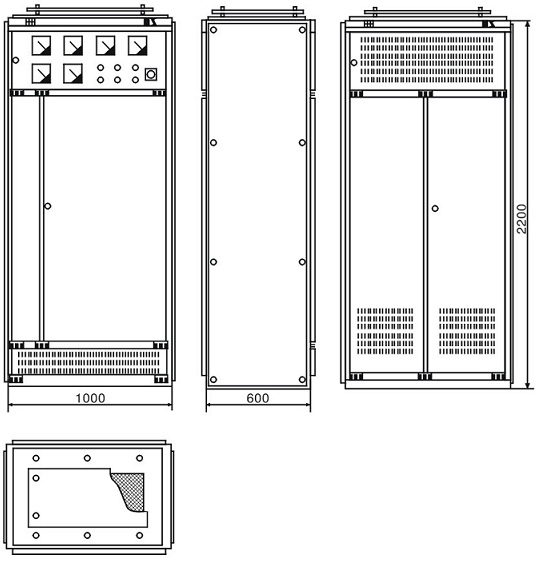

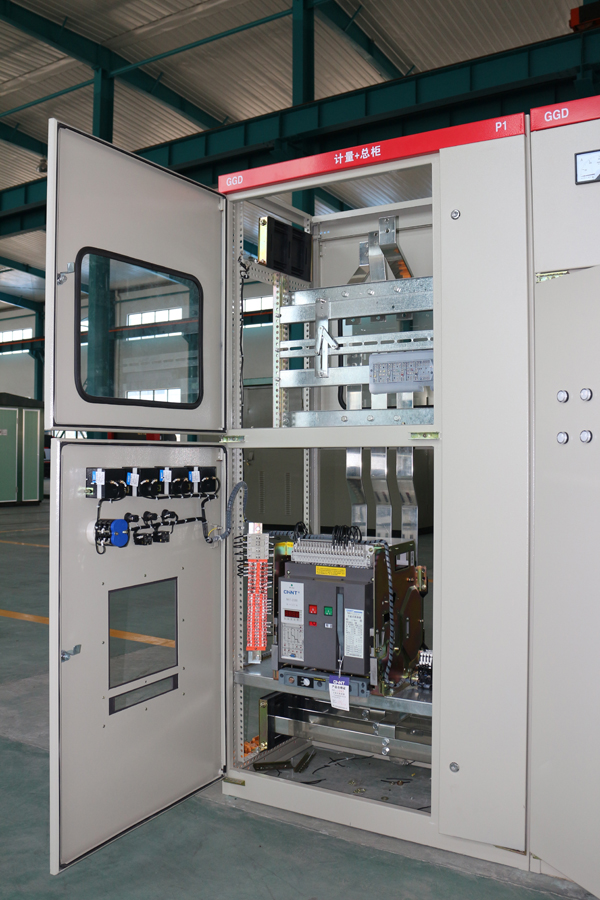

结构特点

GGD交流低压固定式开关柜由柜体和电气元件组成，按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方。柜体的防护等级为IP30，用户也可根据环境的要求在IP20-IP40之间选择。

（1）柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高。可以使工厂实现批量生产。既缩短了生产制造周期，也提高了工作效率。

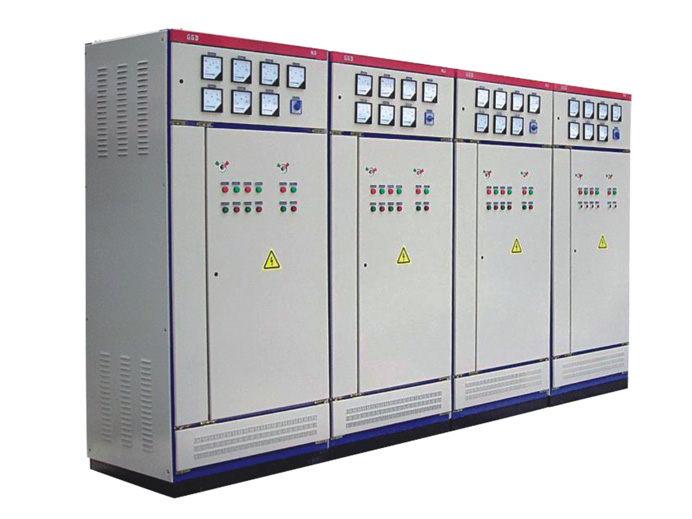

（2）柜体的设计充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜。使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

（3）柜门用转轴式活动铰链与构架相连，安装、拆卸方便。门的折边外均嵌有一根山型塑条，关门时门与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。

（4）装有电器元件的仪表门用多股软铜线与构架相连。柜内的安装件与构架用滚花螺钉连接，整柜构成完整的接地保护电路。

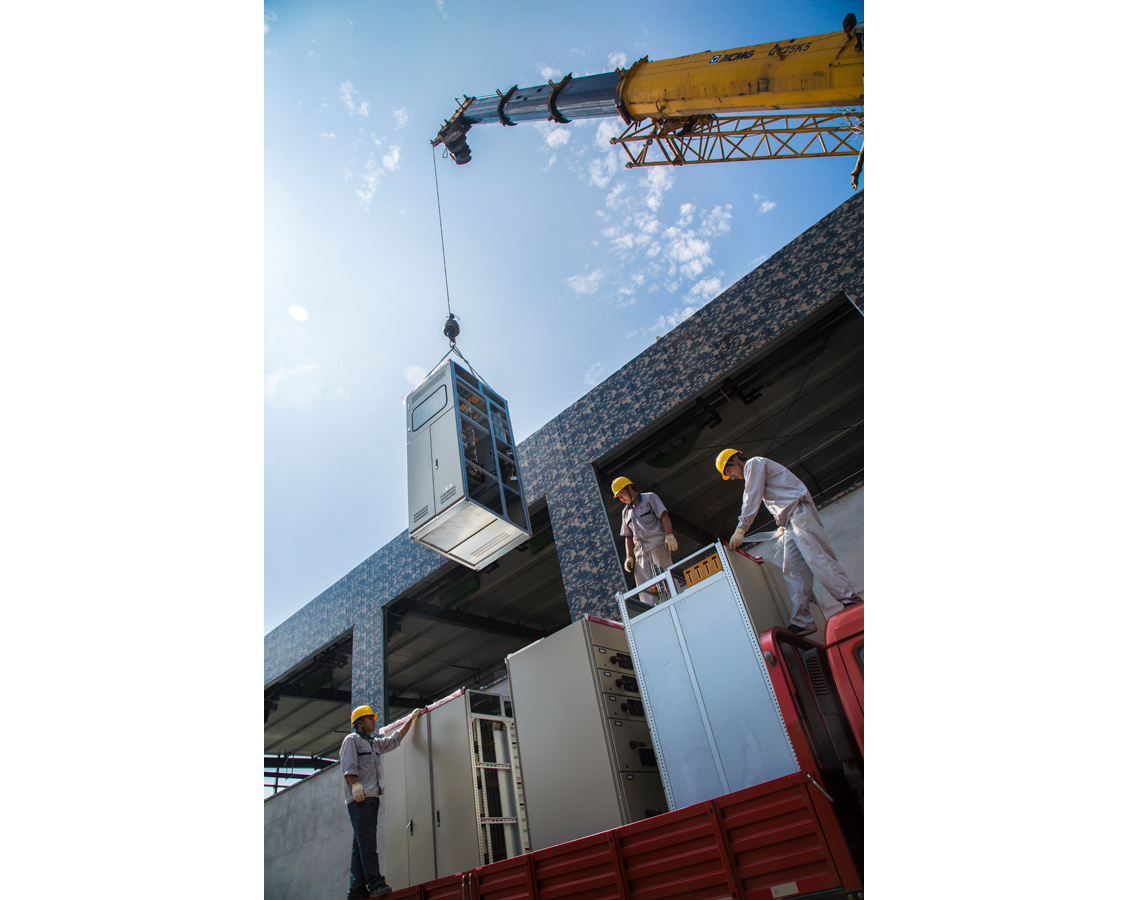

（5）柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

（6）主母线：考虑到价格比和以铝代铜的可行性，额定电流在1500A及以下时可采用单铝排母线，额定电流大于1500A时采用双铜排母线，生产厂也可根据用户的要求将铝母线换成同等载流量的铜母线，母线的搭接面均采用搪锡工艺处理。

（7）主要电气元件采用国内已能批量生产的较先进的电气元件，如ME、CM1、DW15、CW1等，同时也根据经济、合理的原则，在充分考虑可行性的前提下保留了部分可用的老产品如DZ20等。不选用已淘汰的产品。

（8）刀开关采用：HD13BX、HS13BX型旋转操作刀开关，满足了GGD柜独特结构的需要专用的元件，它改变了机构的操作方式，保留了老产品的优点，是一种实用型的电气元件。

产品型号及技术参数

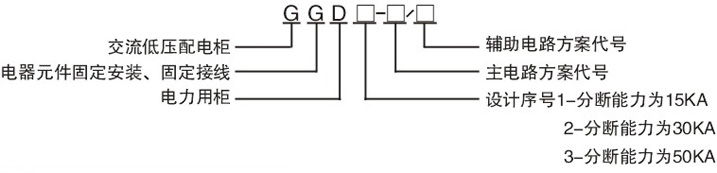

（1）型号含义

　（3）主电路方案

　　主电路方案在征求了广大设计、使用部门的意见，增加了发电厂需要的方案，额定电流增加到3150A,适全2000KVA及以下的配电变压器选用。

　　主电路设计了129个方案，共298个规格。为适应无功补偿的需要设计了电容补偿柜、其主电路方案4个，共12个规格。

　（4）辅助电路方案

　　辅助电路的设计分供用电方案和发电厂方案两部分。

运输、安装、运行前的检查

　（1）运输

　　产品到达收货地点后，首先应当检查包装是否完整无损，发现问题应及时有关部门查找原因。对于不立即安装的产品，应根据正常使用条件的规定，置于适当的场所。柜体吊运时按作业标记要求，小心轻放，防摔等。

　（2）安装

　　产品在安装时应按安装示意图进行，基础槽钢和螺栓由用户自备，主母线安装时应将搭接接面修理平整，处理干净，涂上中性凡士林或采取其它措施，然后用螺栓紧固。

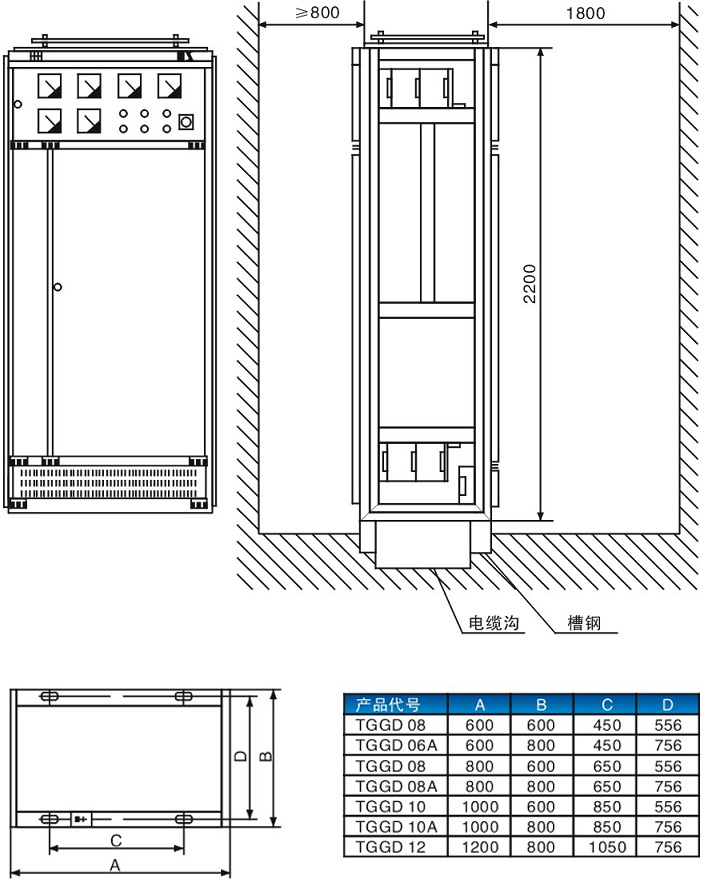

GGD安装示意图

　（3）产品在安装完毕后，投入运行前需进行以下项目检查：

　　1.检查柜面漆有无脱落，柜内是否干燥、清洁。

　　2.电器元件的操作机构是否灵活，不应有卡滞或操作力过大现象。

　　3.主要电器的通断是否可靠、准确;辅助接点的通断是否可靠准确。

　　4.仪表指示与互感的变化及极性是否准确。

　　5.母线连接是否良好，绝缘支撑件、安装件及附件是否安装牢固可靠。

　　6.辅助接点是否符合要求，熔断器的熔芯规格是否正确，断器和整定值是否符合设计要求，动作是否准确。

　　7.电路的接点是否符合电器原理图要求。

　　8.保护电路系统是否符合要求

　　9.用500伏兆欧表测量绝缘电阻不得低于1兆欧。

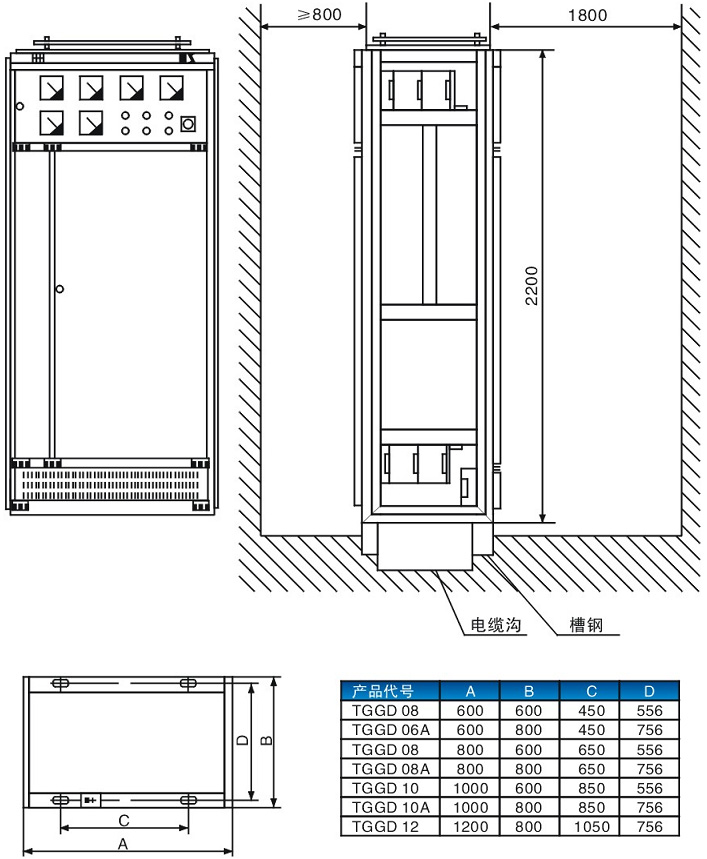

GGD安装示意图

使用与维护

（1）本产品为不靠墙安装，单面(正面)操作、双面开门维修的低压配电柜。产品的维修通道及柜门，必须经考核合格的专业人员方可进入操作、检查和维修。

（2）空气断路器，经过多次、分后，会使主触头局部烧伤和产生碳类物质，使接触电阻增大，应定期对空气断路器按其使用说明书进行维护和检修

储存

应储在干燥通风，温度在-30~+40℃的仓库中。严禁与化学药品、酸碱及蓄电池等保存同一仓库里。

产品的成套性

制造厂供货时应供下列文件及附件

A.装箱清单

B.产品合格证

C.使用说明书

D.出厂试验报告

E.有关电气图纸

F.柜门钥匙，操作手柄及合同单规定的备品备件。
