箱式变电站（简称箱变） 箱变有多种分类方法，如按产品结构可分为“ 组合式变电站” 即“欧式箱变” 、预装式变电站即“美式箱变”；按安装场所可分为户内、户外；按高压接线方式可分为终端接线、双电源接线和环网接线；按箱体结构可分为整体、分体等。

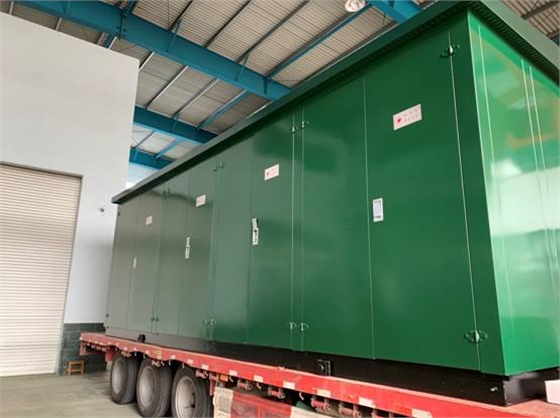

新扬子集团2500KVA箱式变电站

组合式变电站

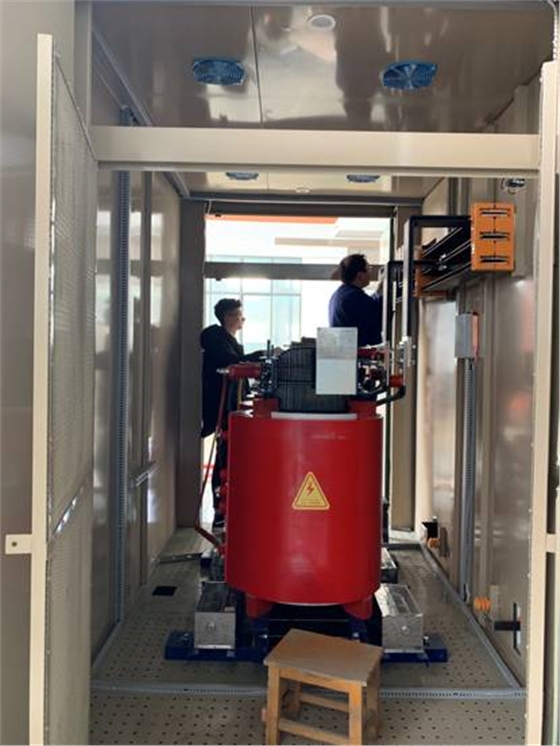

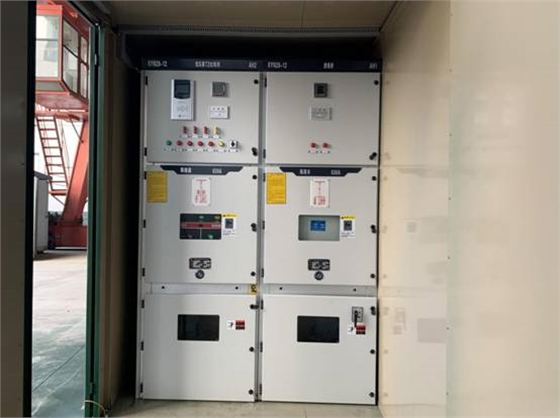

“ 组合式变电站”是将高压开关柜设备、配电变压器和低压配电装置三个不同的隔室内，通过电缆或母线来实现电气连接，所用高低压配电装置及变压器均为常规的定型产品。

布局

组合式变电站的高压室、变压器室和低压室可按“目字型”或“品字型”布置。“目字型” 布置与“品字型”布置相比，“目字型”接线较为方便，故大都采用“目字型”布置。

高压接线方案

组合式变电站有许多种高压接线方式，常用的高压接线方案有：终端、双电源、环网等接线方式。在高压回路中，通常采用负荷开关与限流熔断器组合的保护方式，负荷开关通常采用真空或SF6开关，额定电流为630A，动、热稳定电流分别为50kA和20kA。
