风电场一般选用0.75~1.5MW、0.69KV、50HZ风力发电机组，采用两级升压方式。每台风电机配置一台0.69KV/35KV箱式变电站，将风电机电压由0.69KV升高至35KV。风力发电用箱变的作用是将风力发电机发出的0.69KV电能经过升压变为35KV，再通过地埋电缆或架空线路输送到风电场升压站。

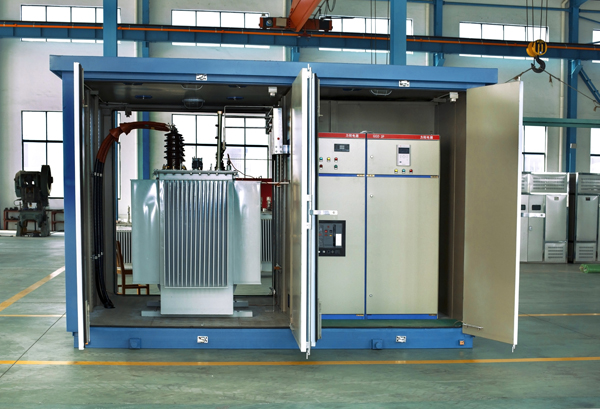

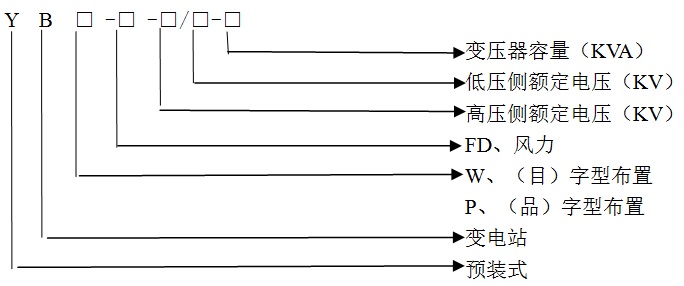

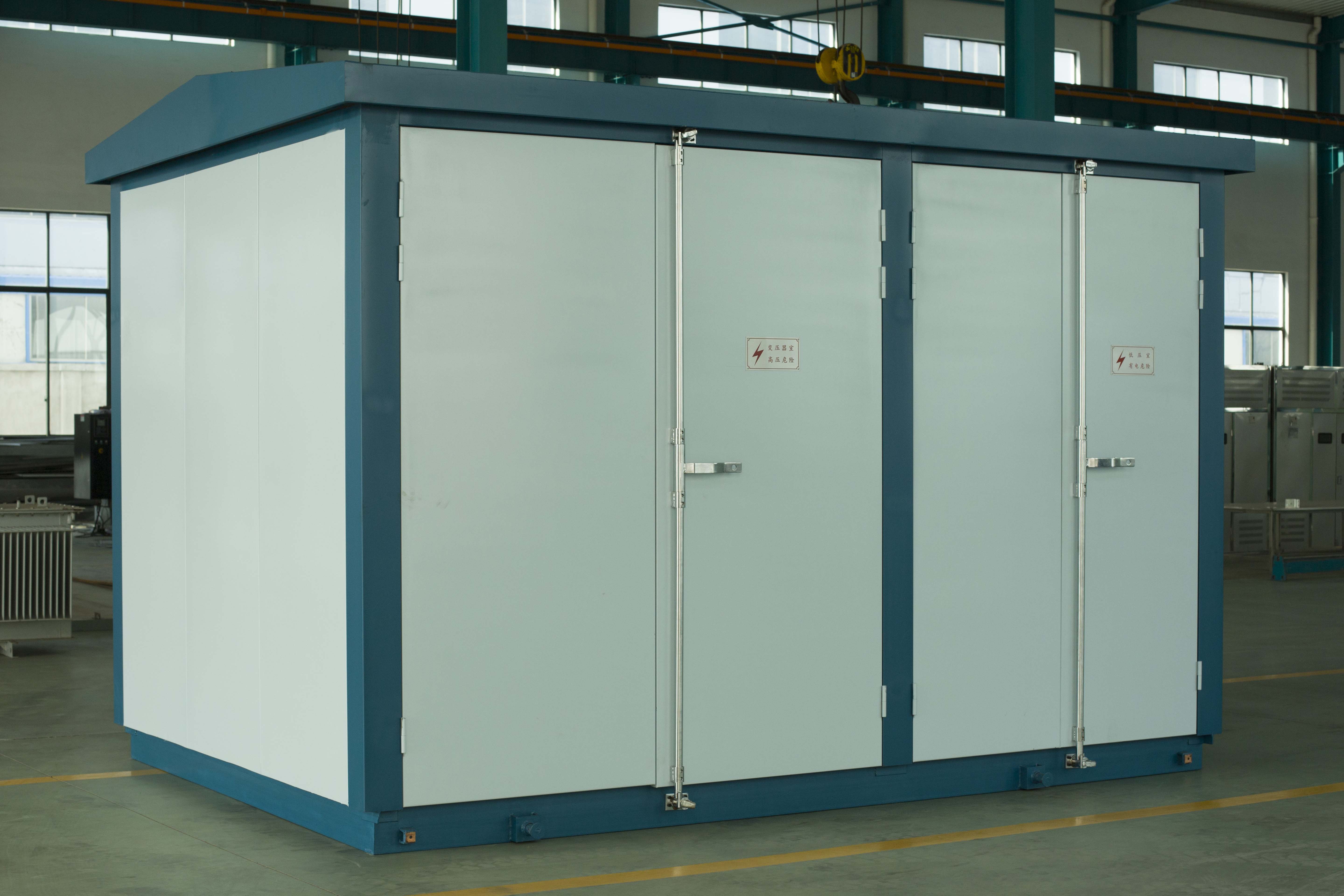

YBW-FD系列高压/低压预装式变电站系列产品为我公司专门为新能源发电设计开发的产品。该预装式变电站是将升压变压器，高压成套开关设备、低压成套开关设备以及电源变压器等辅助设备，与箱体合理组合而成的一种成套变电站产品，行业内成为“风力欧变”。其性能完全符合GB/T17467-1998《高压/低压预装式变电站》，它是针对风力发电的特殊使用要求而开发出的一种新型预装式变电站，具有成套性强、便于安装、施工周期短、运行费用低、结构强度高、防腐性能强等优点，完全适用于自然条件比较恶劣的海滩、草原、荒漠等运行环境。

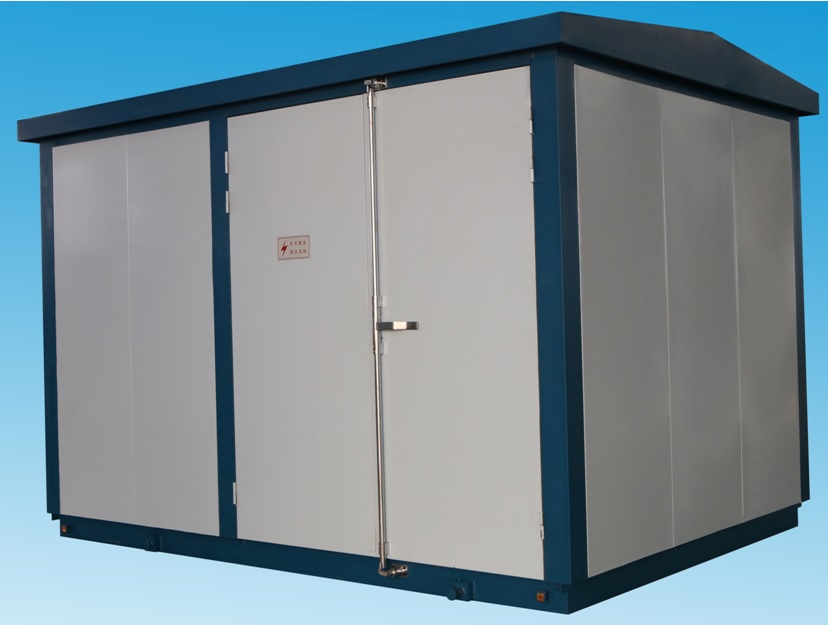

风力发电用箱变具备合理的防护和防尘结构，防盐雾、防湿热、防霉菌、户外耐候性能强。箱变壳体采用双层密封，双层钢板间采用岩棉，具有隔热，保温，防潮等特点。外层采用优质镀锌板经表面防腐和喷涂处理，此种防腐工艺被广泛应用在造船及集装箱制造业，物理和化学的双重防护，可保证设备在潮湿、重盐雾的环境中使用，其耐锈蚀能力强。

风力发电用箱变的顶盖为双层结构，装设防雨的密封盖板和防雨檐，双层结构的箱体顶盖能防止热辐射。顶盖为活络可拆卸，变压器和环网柜可以由上至下就位。顶盖和箱体之间用密封条进行密封防尘处理。箱变顶盖设计的外壳形状不易积尘、积水，箱体顶盖有明显不小于5°散水坡度，顶盖边沿设有滴水沿，防止雨水回流进入箱体。顶的四周有往外排风的排风口，排风口装有防尘网，防尘网活络可方便拆卸和清洗。

风力发电用箱变的箱体采用了高水平的制作工艺，采用耐候结构胶进行密封，门缝处安装防腐蚀密封条。高压和低压的进出线电缆孔采用方便于密封的敲落孔，并在箱变内随机配置敲落孔用密封胶圈。整个箱体采用全密封防盗结构，隐蔽式高强度螺栓，将所有螺栓全部罩在箱壳内无外露。

风力发电用箱变的箱变采用自然通风方式和强制通风方式。变压器室底板冲通风孔，箱体内装有温湿度自控仪，当变压器室温度过高时，启动排风机向外排风，抽入底部电缆井冷风；当低压室内湿度增高时，启动低压室内的加热器，同样当高压室内的湿度增高时，启动环网柜操作机构内的加热器，以保证箱内温湿度在设定的范围内，防止产生凝露。

风力发电用箱变的箱体采用了排风防尘和除湿装置，使箱变运行不受自然环境及外界污染的影响，可保证箱变在-40℃～+40℃之间运行。箱变设有照明灯和应急照明灯，可满足维护、检修的需求。使用箱变门板专用铰链，门板可开启180度，并使用新型门板定位装置，满足对门板开启方式及定位的特殊要求。

风力发电用箱变的箱变专用的温湿度控制器，测量变压器的油温和箱变内部的湿度，数码管显示温湿度值，当油温过高时，自动启动风机、超温报警、跳闸；当箱变环境湿度接近凝露时，自动启动加热器进行除湿。带温度跳闸记录查询和 RS485 通信（或 4~20mA 电流输出）功能，可以把信号反馈至升压站综合系统。

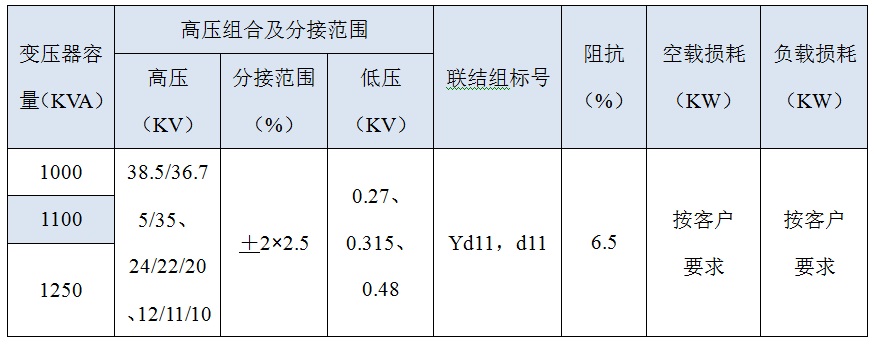

风力发电用箱变的变压器主要采用三相双绕组油浸无载调压S11型低损耗电力变压器，其空载损耗、负载损耗均低于国家标准要求。

风力发电用箱变低压侧采用智能型断路器，起分配电能和保护线路及设备免受过载、欠电压、短路、单相接地等故障的危害。同时低压侧设小型检修变压器，供用户检修现场提供电源。

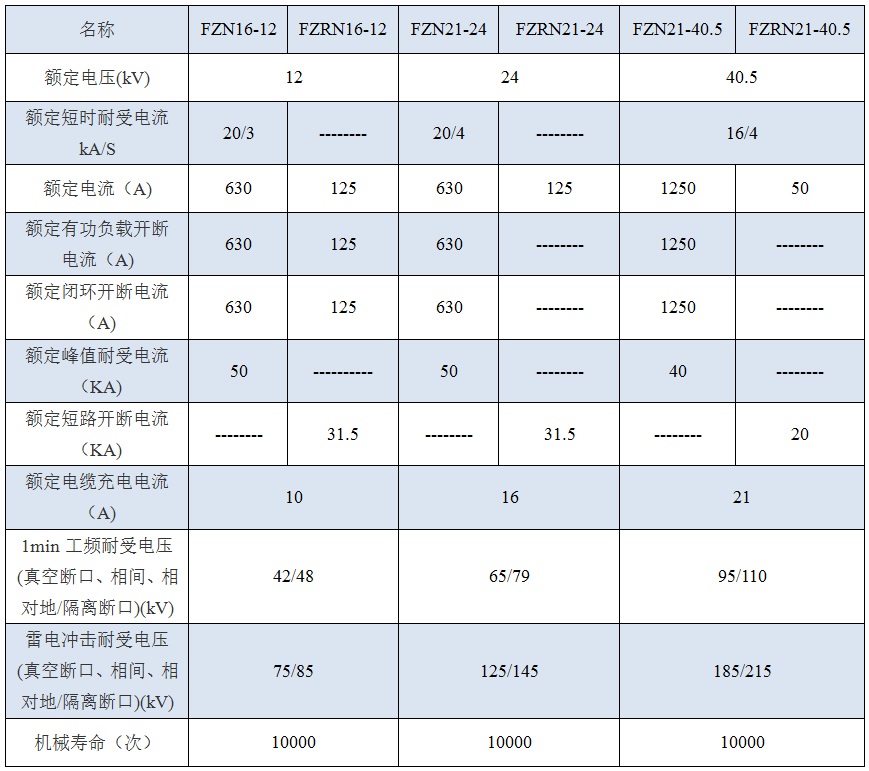

风力发电用箱变高压侧采用光伏专用户内高压交流真空负荷开关及组合电器，具有操作方便、检修室和电缆出线室更加合理。

在维修变压器之前必须断电，严禁在带电的箱体上进行维修。

1、经常性的检查事项：

  检查信号和指示是否正常；

2、每年的检查维护事项：

2.1检查一、二次回路连接点是否松动、过热；

2.2用兆欧表检查相间、对地的绝缘观察是否有损伤、老化；

2.3变压器若为油浸式，每年应按规定至少进行一次抽样分析检查；

2.4清除灰尘、异物；

2.5做好各项检查记录。

2.6检修与注意事项

 当发现有不正常现象或某一部分不正常时，必须停电检修或更换，检查时必须断开上级电源，并挂上可靠的接地线，确认无电时，才能进入检修。

用户订货需提供以下资料：

（1）变压器的型号和规格；

（2）高、低压回路主接线方案图；

（3）电器元件相应技术要求；

（4）外壳颜色：无特殊要求，由制造厂确定；

（5）备品、备件的名称、数量；

（6）如客户其他要求可在订货时面洽。

（1）自合同签订之日起，义务为买方提供售中 、售后服务，在产品制造过程中欢迎买方前来我公司会审和监制。

（2）专人免费对用户进行技术培训。

（3）已通过ISO9001质量认证，此体系对售后服务有完整的规定，我公司严格按此标准执行。
●指导安装并负责调试。
●设备质保一年。终生提供配件及维修服务，维修和零配件只收取成本费。
●公司以“用心服务、尽善尽美、悉查客户需求、超越客户期待”为服务宗旨。维修服务人员对用户进行服务，必须对完成的维修任务、解决问题的方法做出详细的记录，并将用户意见反馈至公司，对服务人员的工作质量实行严格的考核。
●公司定期回访用户，进一步提高用户操作和维护设备的水平。


（4）无论是在质保内或质保期外，承诺在接到用户通话后，5分钟内作出明确答复，或省内24小时（省外48小时）内到达买方，并做到故障不排除维修人员不撤离现场。

（5）专职的售后服务团队，对用户提出的服务要求作出快速反应。

（6）售后服务电话：400-1098-919
