地点：江苏.靖江.力阳电器制造有限公司

时间：2015年5月20日

天气：阴

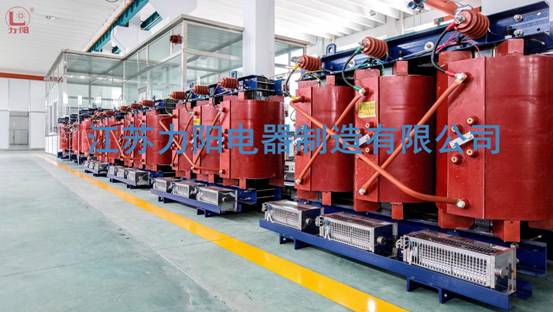

事件：变压器车间干式变压器生产流程细节

力阳出厂的每台干式变压器是经过几百种原材料不同的组合，一道道工序，再经过力阳车间的同事们细心研磨、组装，测试……N多个步骤才能变成一件商品。而我们似乎看到最多的是作为成品出现的“它们”。干式变压器广泛用于局部照明、高层建筑 、机场，码头CNC机械设备等场所，简单的说干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器。冷却方式分为自然空气冷却(AN)和强迫空气冷却(AF)。自然空冷时，变压器可在额定容量下长期连续运行。强迫风冷时，变压器输出容量可提高50%。适用于断续过负荷运行，或应急事故过负荷运行;由于过负荷时负载损耗和阻抗电压增幅较大，处于非经济运行状态，故不应使其处于长时间连续过负荷运行。

结构类型：

构造性能

⑴固体绝缘包封绕组

⑵不包封绕组

绕组 两个绕组中，电压较高的是高压绕组，较低的是低压绕组；从高 低压绕组的相对位置看，高压可分为同心式 交迭式；同心式绕组简单，制造方便，均采用这种结构方式。

结构特点：

1.安全，防火，无污染，可直接运行于负荷中心；

2.采用国内先进技术，机械强度高，抗短路能力强，局部放电小，热稳定性好，可靠性高，使用寿命长；

3.低损耗，低噪音，节能效果明显，免维护;

4.散热性能好，过负载能力强，强迫风冷时可提高容量运行;

5.防潮性能好，适应高湿度和其他恶劣环境中运行;

6.干式变压器可配备完善的温度检测和保护系统。采用智能信号温控系统，可自动检测和巡回显示三相绕组各自的工作温度，可自动启动、停止风机，并有报警、跳闸等功能设置;

7.体积小，重量轻，占地空间少，安装费用低。

铁芯

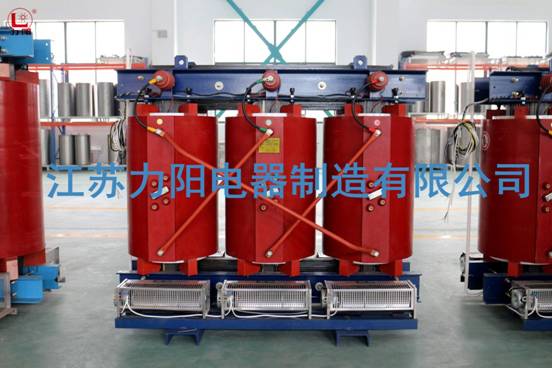

干式隔离变压器

干式隔离变压器

采用优质冷轧晶粒取向硅钢片，铁芯硅钢片采用45度全斜接缝，使磁通沿着硅钢片接缝方向通过。

形式：

绕组形式

⑴缠绕;

⑵环氧树脂加石英砂填充浇注;

⑶玻璃纤维增强环氧树脂浇注(即薄绝缘结构);

⑷多股玻璃丝浸渍环氧树脂缠绕式(一般多采用3，因为它能有效的防止浇注的树脂开裂，提高了设备的可靠性)。

高压绕组一般采用多层圆筒式或多层分段式结构。

⒈开启式:是一种常用的形式，其器身与大气直接接触，适应于比较干燥而洁净的室内，(环境温度20度时，相对湿度不应超过85%)，一般有空气自冷和风冷两种冷却方式。

⒉封闭式:器身处在封闭的外壳内，与大气不直接接触(由于密封、散热条件差，主要用于矿用，属于防爆型)。

⒊浇注式:用环氧树脂或其它树脂浇注作为主绝缘，它结构简单、体积小，适用于较小容量的变压器。

特点结构：

折叠温度控制系统

干式变压器的安全运行和它的使用寿命，很大程度上取决于变压器绕组绝缘的安全的可靠性。

折叠冷却方式

干式变压器冷却方式分为自然空气冷却(AN)和强迫空气冷却(AF)。自然空冷时，变压器可在额定容量下长期连续运行。强迫风冷时，变压器输出容量可提高50%。适用于断续过负荷运行，或应急事故过负荷运行;由于过负荷时负载损耗和阻抗电压增幅较大，处于非经济运行状态，故不应使其处于长时间连续过负荷运行。

技术参数

1、使用频率:50 / 60HZ ;

2、空载电流:< 4 % ;

3、耐压强度:20000V / min无击穿;测试仪器:YZ1802 耐压试 验仪(20mA) ;

4、绝缘等级:F级(特殊等级可定制);

5、绝缘电阻:≥2M欧姆测试仪器:ZC25B 一4 型兆欧表<1000 V);

6、连接方式:Y/Y 、△/Y0 、Yo/△，自耦式(可选);

7、线圈允许温升:I00K;

8、散热方式:自然风冷或温控自动散热;

9、噪音系数:≤30dB。

使用环境

1.0 - 40( ℃ )，相对湿度<70%;

2.海拔高度:不超过2500 米;

3.避免遭受雨水、湿气、高温、高热或直接日照。其散热通风孔与周边物体应有不小于40cm 的距离;

4.防止工作在腐蚀性液体、或气体、尘埃、导电纤维或金属细屑较多的场所;

5.防止工作在振动或电磁干扰场所;

6.避免长期倒置存放和运输，不能受强烈的撞击。

接线方式：

折叠接线方式

1、短接变压器的"输入"与"输出"接线端子用兆欧表测试其与地线的绝缘电阻。1000V兆欧表测量时，阻值大于2M欧姆。

2、变压器输入、输出电源线截面配线应满足其电流值大小的要求;按照2-2.5A/min2电流密度配置为宜。

3、输入、输出三相电源线应按变压器接线板母线颜色黄 、绿、红分别接A 相、B 相、C 相，零线应与变压器压器中性零线相接，接地线、变压器外壳以及变压器中心点相连接.平常我们说的地线与零线都是从变压器中性点引出的。(如变压器有机箱应与箱体地线标志对应相连接)。检查输入输出线，确认正确无误。

4、先空载通电，观察测试输入输出电压符合要求。同时观察机器内部是否有异响、打火、异味等非正常现象，若有异常，请立即断开输入电源。

5、当空载测试完成且正常后，方可接入负载。
