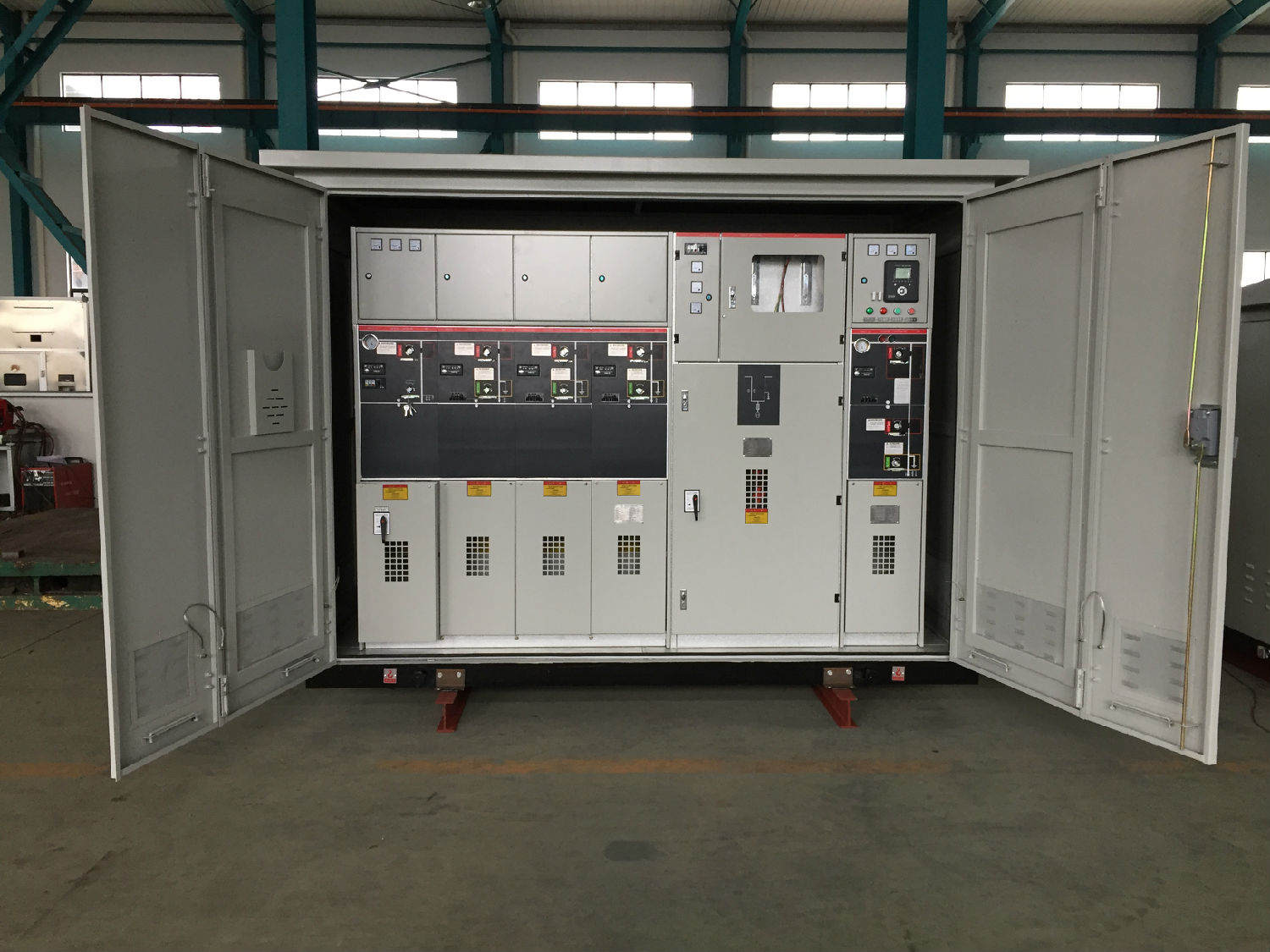

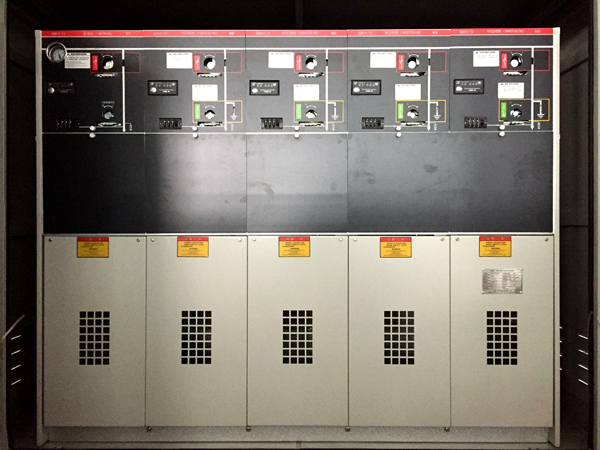

XGN15-12金属封闭式(SF6)环网开关设备

产品分类: XGN15-12高压环网柜
    为提高供电可靠性,使用户可以从两个方向获得电源,通常将供电网连接成环形。这种供电方式简称为环网供电,所使用高压开关柜一般习惯上称为环网柜。 环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备,其核心部件由负荷开关、熔断器组成。具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。
    订购热线:400-109-8919

      全密闭防腐型变压器

      为提高供电可靠性,使用户可以从两个方向获得电源,通常将供电网连接成环形。这种供电方式简称为环网供电,所使用高压开关柜一般习惯上称为环网柜。

      环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备,其核心部件由负荷开关、熔断器组成。具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。

      环网柜的开关室内装有一个3工位的负荷开关,负荷开关是介于断路器和隔离开关之间的一种开关电器,具有简单的灭弧装置,能切断额定负荷电流和一定的过载电流,但不能切断短路电流。负荷开关的结构比隔离开关增加了灭弧装置。负荷开关与高压熔断器串联形成组合电器,可代替结构复杂、价格昂贵的断路器使用。用负荷开关切断负荷电流,用熔断器切断短路电流和过载电流,不仅降低了配电装置的成本,而且操作和维护也较简单。

      从国外技术发达国家的运行实践和1989年国际配电网会议提供的资料表明,当变压器内部发生短路故障时,短路电弧会使油气化成气泡而占据原先属于油的空间,油将压力传递给变压器壳体,随着短路的持续压力越来越大,直至油箱炸开。要使油箱不炸裂,必须在20ms内切断故障。断路器的全开断时间由三部分组成:继电保护时间+断路器固有分闸时间+燃弧时间,这三部分时间一般需要三周波即60ms。因此用断路器无法在20ms内保护变压器,而限流熔断器可在10ms内切除故障,负荷开关三相动作,开断其余相负荷。一般认为用负荷开关-限流熔断器保护小型变压器1600KVA及以下比断路器更有效。

      XGN15-12型金属封闭式(SF6)环网开关设备(以下简称环网柜)是新一代以六氟化硫开关作为主开关而整柜采用空气绝缘的、适用于配电自动化的、既紧凑又可扩充的金属封闭开关设备,具有结构简单、操作灵活、连锁可靠、安装方便等特点,对各种不同的应用场台、不同的用户要求均能提供令人满意的技术方案。

      环网柜内装有六氟化硫负荷开关或六氟化硫负荷开关与熔断器组合电器,可以关合和开断额定负载电流,关合额定短路电流,开断变压器空载电流,组合电器配以熔断器后可一次性开断31.5KV短路电流,在电力系统中起控制和保护作用。


      结构特点

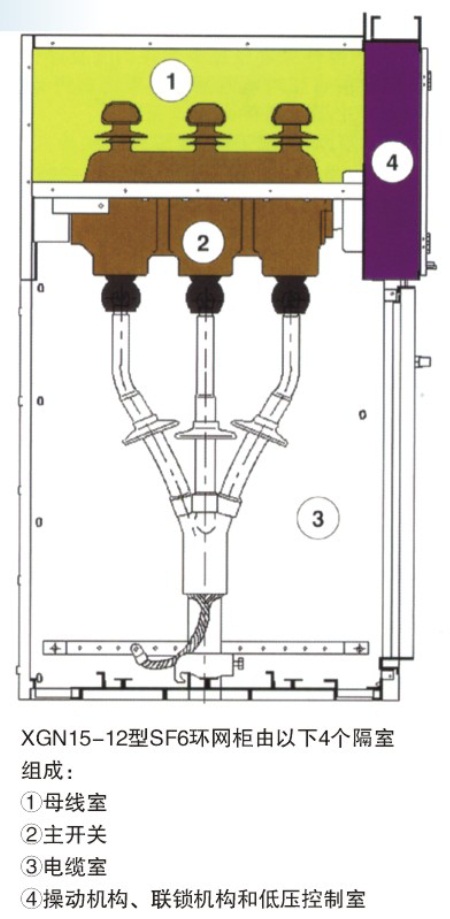

      环网柜分成上下两部分组成,柜的上部包括母线室、负荷开关、操作机构和低压室;柜的下部是电缆室,操作机箱、母线室、电缆室是三个相互独立的隔室。负荷开关装在母线室和电缆室之间的隔板上,这种安装方法保证了上部的母线与下部的电缆之间的间隔,可以安全、方便地对装于上部单元内的设备进行检修及改造。

      (1)母线室
       母线室布置在柜的上部,在母线室中主母线连接在一起,贯穿整排开关柜。

      母线室

      (2)SF6负荷开关

      a、使用SF6气体作为绝缘和灭弧介质,SF6出现于二十世纪初,它是硫在氟的气体中燃烧时所形成的气体,SF6气体在通常状态下是一种无色、无味、无毒、不燃烧、化学性能稳定的气态物质,它的密度大约是空气的5倍,由于其分子的负电性,具有很强的吸附自由电子而形成负离子的能力,因而其耐压强度高,具有优异的绝缘性能,因它的离解温度低且离解能量大,且有优异的灭弧性能。

      b、采用环氧树脂浇铸壳体或不锈钢壳体,不锈钢壳体强度大且可接地,更加安全;

      c、SF6半绝缘负荷开关设备是将负荷开关、接地开关密封在环氧树脂压制的绝缘壳体内,母线裸露在空气中。SF6全绝缘负荷开关设备是将母线、负荷开关、接地开关、互感器等密封在充有较低压力(0.2巴)的SF6气体的壳体内,壳体采用不锈钢钢板全密封焊接而成,达到IP67的防护等级,适用于高温、高湿、低温、高污染、高海拔及地震地区的户外场所。

      d、SF6负荷开关的动刀位置可直观的通过壳体上的大视窗观察。

      (3)操动机构、联锁机构和低压控制室

      带联锁的低压室同时起到控制盘的作用。低压室内装有带位置指示器的弹簧操动机构和机械连锁装置,也可装设辅助触点、跳闸线圈、紧急跳闸机构、电容式带电显示器、钥匙锁和电动操作装置,同时低压室空间还可供装设控制回路、计量仪表和保护继电器。

      (4)电缆室

      电缆室主要用于电缆连接,使单芯或三芯电缆可以采用最简单的非屏蔽电缆头进行连接,同时充足的空间可以容纳避雷器、电流互感器、下接地开关等元器件。按标准设计,柜体设有观察窗和安全联锁装置,电缆室底配有密封盖和带支撑架的电缆夹,电缆室底板和门前框可以拆下,方便电缆安装。


      全密闭防腐型变压器

      01

      模块化设计各单元模块可任意组合和扩展而无需充放气,便于方案组合及高压计量的设计。SF6全绝缘负荷开关进出线柜、母联柜、计量柜、负荷开关-熔断器组合电器柜、TV柜,组合方案可为单单元、两单元、三单元、四单元等紧凑组合。

      02

      连接配件灵活,安装方便,扩展母线采用插拔式硅橡胶连接器,全绝缘和屏蔽,确保导电可靠性,且不受周围环境影响,根据用户要求进行任意连接及组合。

      03

      采用预制式硅橡胶绝缘的电缆终端在正面插接,免除了负荷开关柜由于体积小、空间窄带来的电缆安装不方便的缺点。检修时可拆卸、快速恢复、安装方便。外表面使用新型半导体材料作屏蔽层,运行时外表面接地,不受潮湿、凝露、尘埃、污秽等的影响,安全性更高。

      04

      在SF6环网柜中,熔断器是开断电流很高的限流熔断器,开断过程是熔体熔化而引起的电弧在石英砂作用下灭弧断开电路,同时熔断器撞针启动负荷开关的脱扣键(即弹簧储能撞击器),使负荷开关三极触头同步分闸。整个开断过程按反时限的时间特性,在10ms内迅速切断故障,不会出现缺相供电现象。由于动作时间很短,转移电流(熔断器的熔体熔断使弹簧储能撞击器将负荷开关分闸的整个过程中线路承受的故障电流)远小于故障电流峰值,有效地保护了线路和设备。因此负荷开关熔断器环网柜保护更安全、可靠,线路设计也不需短路电流校验,节省了线路造价。

      05

      自动化控制,可根据需要加装电动机构、TV及配电网控制终端单元等,实现远方对主元件运行状态及故障监视、远方抄表、远方操作等。

      06

      小型化设计,使用三工位旋转式负荷开关,有效地减少零部件数量,实现机械五防连锁。

      07

      友好的操作界面,一次线路模拟单线图和模拟显示器可以显示开关内部状态,使操作简捷、安全。

      08

      负荷开关+熔断器组合电器对变压器保护更具其独到的一面,SF6负荷开关+熔断器组合电器带无电源的继电保护装置,弥补了熔断器在变压器过流部分无保护的缺陷。负荷开关+熔断器组合电器的无电源继电保护装置与断路器的继电保护装置相比,不用外加电源,省去了为断路器的继电保护提供电源的TV柜或直流屏,保护更简单,造价更便宜。一台负荷开关进线,一台计量,一台负荷开关+熔断器组合电器柜,不需外加电源,就可完成对用户变压器的保护。而传统断路器设计方案,需要一台断路器进线柜,一台计量柜,一台TV柜,一台断路器出线柜,两台断路器都需要继电保护,而且每台开关柜都需要加热器,因此造价和耗能高,故障环节多。

      全密闭防腐型变压器

      ●海拔高度:h<1000m;(如有特殊要求可在订货时注明)
      ●环境温度:-35℃<T<+45℃
      ●环境湿度:日相对湿度平均值不超过95%;
      月相对湿度平均值不超过90%
      ●抗震能力:8度
      ●安装场所:无剧烈振动冲击、无火灾、无严重污染、无化学腐蚀介质和粉尘、无爆炸性危险。应安装在水泥平台或其它平整、坚实的平台上。若有特殊要求,由用户和制造厂协商。


      产品型号及技术参数

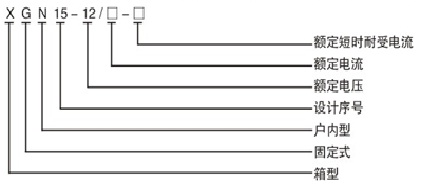

      (1)型号含义

      型号含义

      全密闭防腐型变压器

      主要技术参数

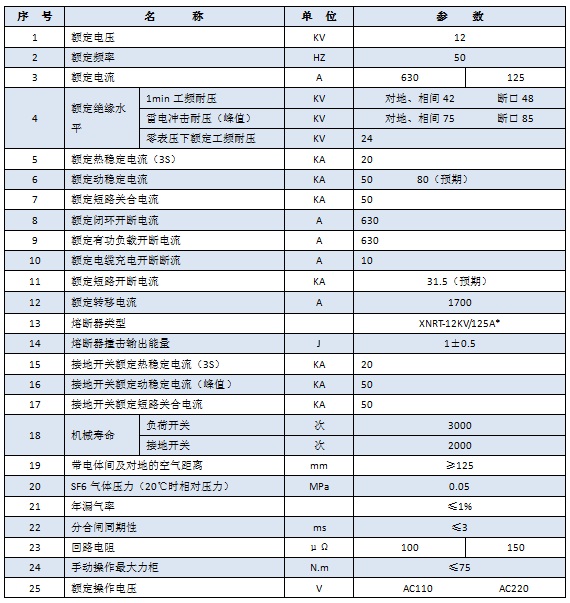

      开关技术参数

      开关技术参数

      *为型试试验型号,如需要选用其他型号产品,须经相关实验。当开关内的气体压力为零表压时,负荷开关仍能进行负荷电流的合分闸操作。

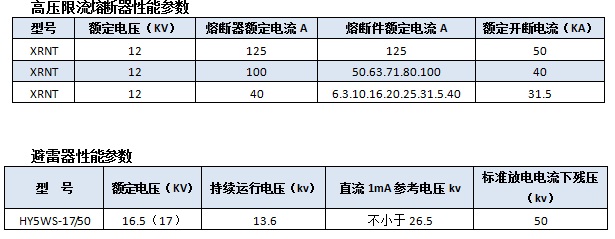

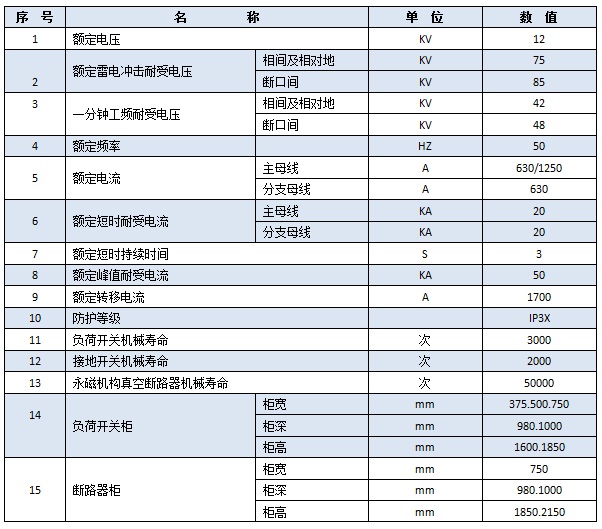

      技术参数

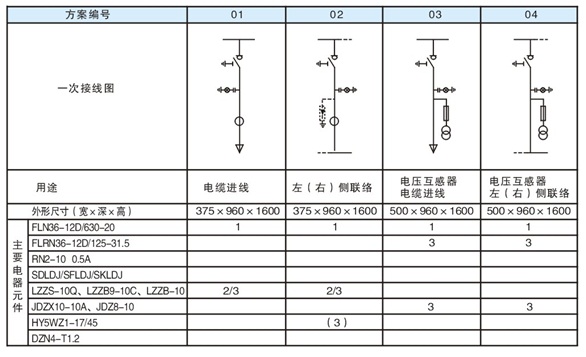

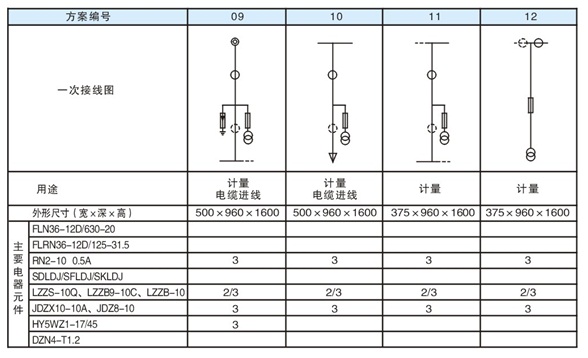

      高压回路接线方案



      连锁及操作

      (1)连锁

      1、接地开关合闸后,负荷开关不能操作,正面板可以打开;

      2、接地开关分闸后,负荷开关可以操作,正面板不能打开;

      3、负荷开关分闸后,接地开关可以操作,正面板可以打开;

      4、负荷开关合闸后,接地开关不能操作,正面板不能打开;

      5、当开关柜作进线柜使用时,相当于接地刀位于电源进线侧,容易造成带电合接地开关的恶性误操作事故,所以在操作机构的面板上要加装电磁锁,当进线柜带电时,闭锁状态下的电磁锁的锁杆伸出挡住了接地开关操作孔,使接地开关操作手柄不能插入;

      (2)负荷开关的操作顺序

      合闸:当负荷开关处于分闸状态时,将操作手柄插入负荷开关操作孔内顺时针转动(约180度)、使其合闸。

      分断:当负荷开关处于合闸状态时,可由手动脱扣按钮或脱扣电磁铁操作使负荷开关分闸,对配有带撞击器的熔断器的负荷开关,熔断器熔断后,其撞击器也可使负荷开关分闸。

      (3)停电操作顺序

      1、将负荷开关分闸,使它与隔离和接地开关之间的联锁解除。

      2、将操作手柄插入隔离和接地开关操作孔内,按顺时针方向转动(约90度),隔离刀被打开。

      3、再按顺时针方向转动(约90度),接地开关速闭合。

      4、插入绝缘隔板,使门联锁解除。

      5、开门检修。

      (4)送电操作顺序

      1、关闭柜门。

      2、抽出绝缘隔板,柜门锁住。

      3、将操作手柄插入隔离和接地开关操作孔内,逆时针转动(约90度),使接地开关分断。

      4、将操作手柄沿逆时针方向转动(约90度),使接地开关分断。

      5、对负荷开关进行操作,合闸送电。

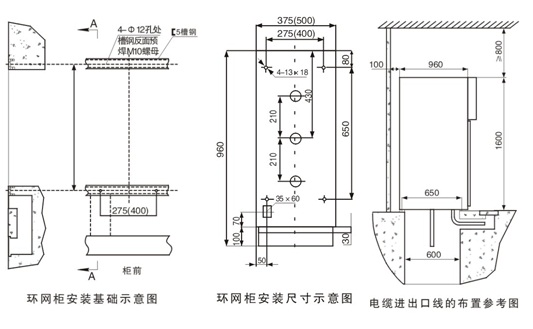

      安装与调试

      (1)安装开关柜的地面基础施工应符合《电力建设施工及验收技术规范》中的柜与槽钢连接的规定。环网柜的基础槽钢应高于基础1~3mm。

      (2)安装时按环网柜先后顺序排列在地基的槽钢上,将柜体靠紧,并用螺栓固定旋紧,柜面排列整齐,柜顶与屋顶的距离应大于600mm。

      (3)环网柜底部设有电缆接线端子,将三芯电缆或单芯电缆压接上接线端子,并与环网柜的接线端子连接后用螺栓拧紧。

      (4)在各柜的母线室内装上主母线,并用螺栓固定旋紧,在固定的搭接面上需经表面搪锡处理。

      (5)环网柜的主接地与配电室的接地线连接,该连接能承受短路引起的热机械应力,保证接地回路的连续性。

      (6)安装完毕后,将开关元件及防误操作机构进行5次分、合闸,如未见异常,则认为开关机械操作正常。


      使用与故障处理

      (1)送电前检查:环网柜在送电前,应全面检查环网柜的所有元件的电气性能、绝缘水平、接线正确性及防误操作的可能性,检查后接通电源,观察指示仪表的工作情况,正常即可投入运行。

      (2)正常运行时,负荷开关应在合闸位置,接地开关处于分闸位置,前门板处于闭合状态。

      (3)当环网柜或输出电缆发生故障时,应先分闸该柜内的负荷开关,此时,可打开前门板入内检修。上部主母线处于带电状态,若需更换熔断器,仍按上述操作顺序进行。

      运输、验收及贮存

      (1)环网柜在运输时,不允许有强烈震动,不允许倒置、翻滚开关。

      (2)开箱检查。用户在开箱前,应对环网柜的报装及运输过程中是否损伤进行检查,开箱应在干燥不受淋雨的场所进行。拆箱时注意保护产品,避免损伤,开箱后及时进行外观检查,检查各元件有无破损,有无进水或严重受潮现象,检查压力表指示是否正常(正常表压为0.045MPa),检查配件是否与装箱单或订货单相符。

      (3)环网柜应存放在通风良好,并能防止各种有害气体侵入的场所,严禁与化学药品、酸碱及蓄电池等保存同一仓库里。

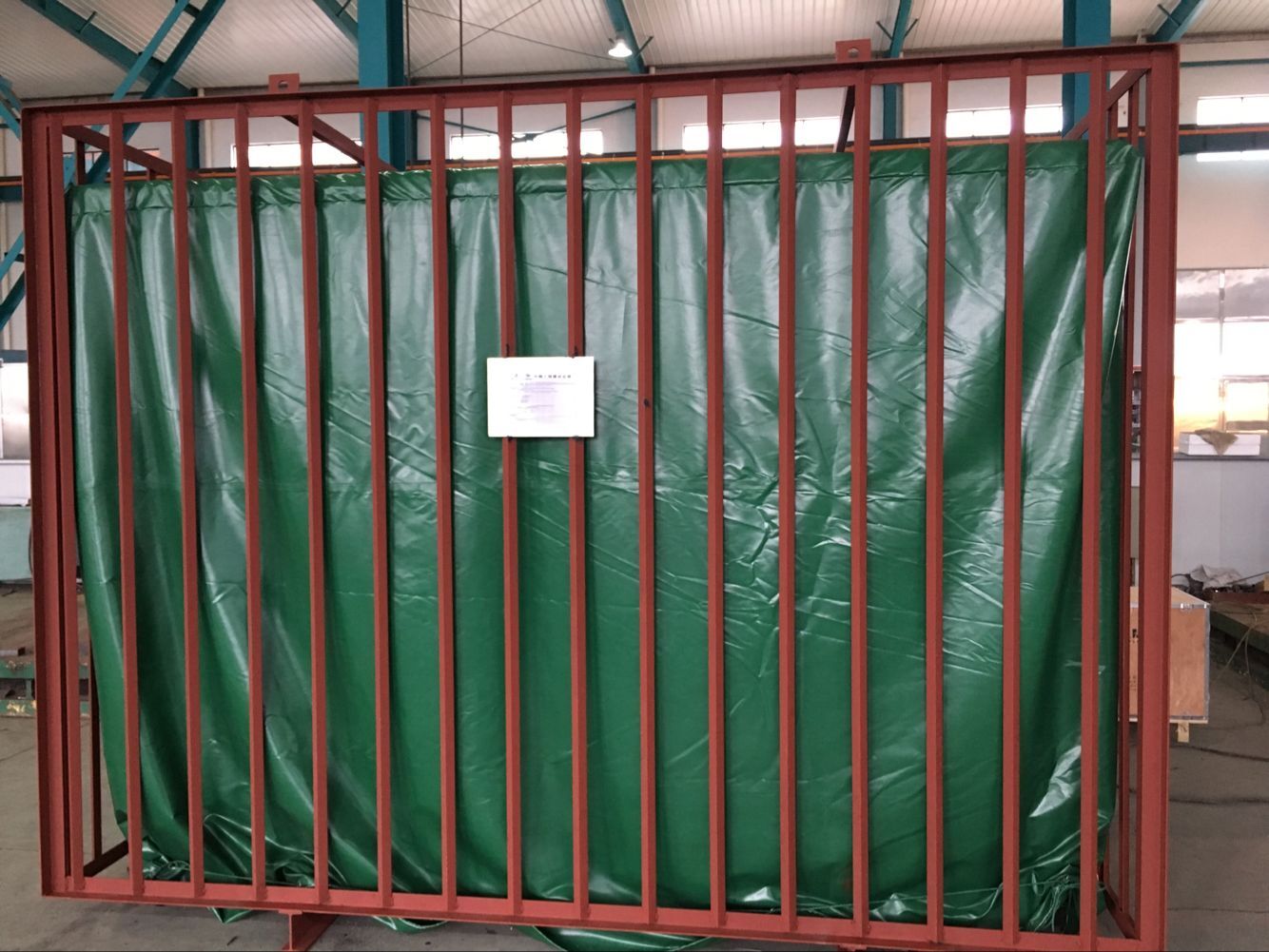

      海外运输包装

      维护

      (1)开箱后,应对所有绝缘件进行检查,对确已受潮的元件,应将其拆下,放入70-80℃的烘烤箱内,烘48小时后,取出装上重新调试。

      (2)环网柜在下列情况下进行检查:
      1、满负荷操作100次后,应对负荷开关的主回路电阻及绝缘水平进行检查;
      2、无负荷操作10000次后,应对负荷开关的机构特性和机械操作进行检查。

      (3)定期记录SF6气体压力表指示数据,并根据SF6气体状态曲线,视情况及时补气,正常情况下不补气时间为15年。

      产品成套性

      产品应提供下列文件:

      (1)安装使用说明书;

      (2)所选用的主要电器元件的说明书;

      (3)产品合格证;

      (4)产品出厂试验记录;

      (5)装箱单;

      (6)环网柜排列图、二次接线图

      (7)备件及附件(负荷开关操作手柄,仪表室门钥匙)

      全密闭防腐型变压器

      (1)自合同签订之日起,义务为买方提供售中 、售后服务,在产品制造过程中欢迎买方前来我公司会审和监制。

      (2)专人免费对用户进行技术培训。

      (3)已通过ISO9001质量认证,此体系对售后服务有完整的规定,我公司严格按此标准执行。
      ●指导安装并负责调试。
      ●设备质保一年。终生提供配件及维修服务,维修和零配件只收取成本费。
      ●公司以“用心服务、尽善尽美、悉查客户需求、超越客户期待”为服务宗旨。维修服务人员对用户进行服务,必须对完成的维修任务、解决问题的方法做出详细的记录,并将用户意见反馈至公司,对服务人员的工作质量实行严格的考核。
      ●公司定期回访用户,进一步提高用户操作和维护设备的水平。

      (4)无论是在质保内或质保期外,承诺在接到用户通话后,5分钟内作出明确答复,或省内24小时(省外48小时)内到达买方,并做到故障不排除维修人员不撤离现场。

      (5)专职的售后服务团队,对用户提出的服务要求作出快速反应。

      (6)售后服务电话:400-1098-919
