结构特点

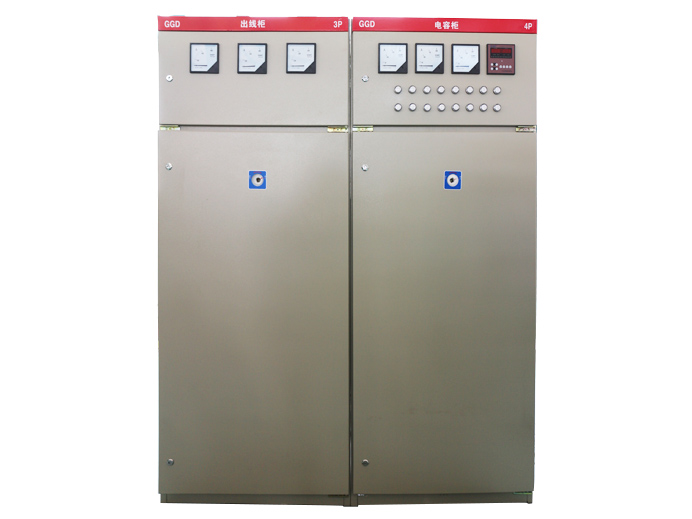

低压电容补偿柜由柜体、母排、刀熔开关、熔断器、断路器、接触器、热继电器、（电抗器）电容器、避雷器、一、二次导线、端子排、功率因数自动补偿控制装置、屏面仪表等组成。柜体的防护等级为IP30，用户也可根据环境的要求在IP20-IP40之间选择。

（1）柜体

整个柜体构架采用厚度为2.5mm的冷弯型钢局部焊接组装而成，柜体用厚度为1.5mm的冷轧钢板冲压焊接而成；以此来保证柜子的精度和质量。

（2）母排

母排的作用是汇流和电流分配。水平母排规格一般根据进线柜额定电流进行选择，但要满足动稳定和热稳定要求；垂直母排额定电流一般为1000A。

（3）刀熔开关

配备的QSA刀熔开关集负荷开关和熔断器短路保护功能于一体，结构紧凑，使用安全，主要用于具有高短路电流的配电和电动机电路中作为电源开关和应急开关，并作电缆的短路保护。

(4)熔断器

RT00系列的快速熔断器主要为短路保护，微断与熔断器特性曲线不同，微断的分断能力太低，遇到事故响应时间没有熔断器快，当遇到高次谐波时，微断分断不了负荷电流会造成开关炸开损坏，因为故障电流过大，结果微断触点烧死了，断不了，扩大了故障范围，严重时发生短路引起全厂停电事故。所以电容柜不能用微断代替熔断器。

（5）断路器

配有DZ47系列断路器，DZ47主要用于现代建筑物的电气线路及设备的控制、过载、短路保护，亦适用于线路的不频繁操作及隔离。

（6）接触器

应用CJ19-32系列切换电容器接触器，供低压无功功率补偿设备投入或切除低压并联电容器之用，接触器带有抑制涌流装置，能有效地减小合闸涌流对电容的冲击和抑制开断时的过电压。体积较小、价格低。

（7）热继电器

使用JR36系列双金属片式热过载继电器，对交流电动机的过载和断相进行保护，热继电器具有整定电流可以调节、温度补偿、断相保护、自动复位和手动复位任意选择、能进行线路动作灵活性检查、可手动断开常闭触头(常开触头不闭合)等功能。

（8）电容器

采用的“BSMJ”自愈式低电压并联电容器是采用先进的金属化膜作为材料，引进国外先进技术、设备，严格按照国家标准及IEC标准组织生产的；主要用于低压电网提高功率因数，减少线路损耗，改善电压质量，是国家推荐使用的新型节电产品；具有体积小、重量轻、损耗低、优良的自愈性能、安全性好、不漏油等优点。

（9）功率因数自动补偿控制装置

取样信号：一相总进线电流（如A相），另外两相电压（如B、C相）。作用：根据得到的一相电流、另外两相电压信号，控制器实时计算电网的功率因数，并根据控制器内预先设定的功率因数值进行比较，若小于设定的功率因数值，则控制器输出接通信号控制接触器接通投入电容器；若大于设定的功率因数值，则控制器输出断开信号使电容器从电网上断开。

(10)无功补偿的方式

1.就地补偿

就地补偿就是将低压电容器组与电动机并接，通过控制、保护装置与电机同时投切。就地补偿适用于补偿电动机的无功消耗，以补偿无功为主，此种方式可有效减小开关、电缆回路的电流，适当减轻开关和电缆的负担。就地补偿的优点是：用电设备运行时，无功补偿投入，用电设备停运时，补偿设备也退出，而且不需频繁调整补偿容量。具有投资少、占位小、安装容易、配置方便灵活、维护简单、事故率低等特点。

2.随器补偿

随器补偿是指将低压电容器通过低压保险接在配电变压器二次侧，以补偿配电变压器空载无功的补偿方式。配变在轻载或空载时的无功负荷主要是变压器的空载励磁无功，配变空载无功是农网无功负荷的主要部分，对于轻负载的配变而言，这部分损耗占供电量的比例很大，从而导致电费单价的增加，不利于电费的同网同价。随器补偿的优点是：接线简单、维护管理方便、能有效地补偿配变空载无功，限制电网无功基荷，使该部分无功就地平衡，从而提高配变利用率，降低无功网损，具有较高的经济性，是目前补偿无功最有效的手段之一。

3.跟踪补偿

集中跟踪补偿是指以无功补偿投切装置作为控制保护装置，将低压电容器组补偿在大用户0.4kv母线上的补偿方式。适用于100kVA以上的专用配变用户，可以替代就地、随器两种补偿方式，补偿效果好。跟踪补偿的优点是：运行方式灵活，运行维护工作量小，比前两种

补偿方式寿命相对延长、运行更可靠。但缺点是控制保护装置复杂、首期投资相对较大。但当这三种补偿方式的经济性接近时，应优先选用集中跟踪补偿方式。

（11）无功补偿的接线方案

1.三相共补的接线（△）

一般传统的低压补偿都采用三相共补的方式，此方式适用于三相负载基本平衡，各相负载的COS￠相近的网络，电容器的额定电压为400V。

2.三相分补的接线（Y）

三相分补方式就是各相分别取样，各相分别投入不同的补偿容量，此方式适用于三相负载不对称，其COS￠也有较大差别的场合，电容器的额定电压为230V。

3.三相共补及分相补偿结合的接线（△+ Y）

此方式是前两者的结合，即三相共补与三相分补相结合的接线方式，此方式适用于各种网络，这种接线方式的补偿装置，运行方式机动灵活。

对以上三种接线方案的比较：

1.从补偿效果来看：三相共补及分补结合的接线的效果最好，最灵活，三相分补接线效果较差，三相共补接线效果最差。

2.从经济角度来看：三相共补接线的价格最经济，三相共补及分补结合的接线的价格较贵，三相分补接线的价格最贵。

产品型号及技术参数

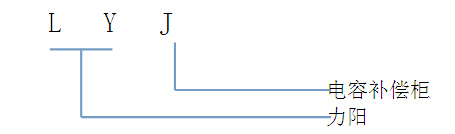

（1）型号含义

运输、安装及运行前的检查

(1)运输

产品到达收货地点后，首先应当检查包装是否完整无损，发现问题应及时有关部门查找原因。对于不立即安装的产品，应根据正常使用条件的规定，置于适当的场所。柜体吊运时按作业标记要求，小心轻放，防摔等。

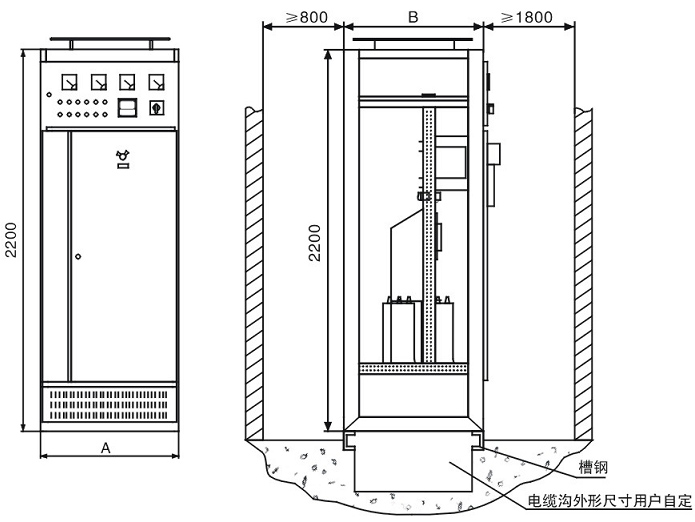

(2)安装

产品在安装时应按安装示意图进行，基础槽钢和螺栓由用户自备，主母线安装时应将搭接接面修理平整，处理干净，涂上中性凡士林或采取其它措施，然后用螺栓紧固。连接电流信号线（电流信号线是从低压总柜端子排上用2根≥2.5m㎡导线连接至电容柜的端子排上，注意电流方向）如有副柜，连接主柜与副柜的控制线。尤其注意柜体外壳进行接地。

(3)产品在安装完毕后，投入运行前需进行以下项目检查：

1.检查柜面漆有无脱落，柜内是否干燥、清洁。

2.电器元件的操作机构是否灵活，不应有卡滞或操作力过大现象。

3.主要电器的通断是否可靠、准确;辅助接点的通断是否可靠准确。

4.仪表指示与互感的变化及极性是否准确。

5.母线连接是否良好，绝缘支撑件、安装件及附件是否安装牢固可靠。

6.辅助接点是否符合要求，熔断器的熔芯规格是否正确，断器和整定值是否符合设计要求，动作是否准确。

7.电路的接点是否符合电器原理图要求。

8.保护电路系统是否符合要求

9.用500伏兆欧表测量绝缘电阻不得低于1兆欧。

使用、日常维护、主要故障原因及解决方法

通电后合上电容柜上的刀熔开关，按照无功功率自动补偿控制器的说明书设置控制器，把“菜单”键调到每一个功能上以后，控制器会显示当前的设定值，可以用“∧、∨”修改数值，控制器一般在出厂前已设定好，不需再重新设定。控制器一般都采用自动投切，当采用手动操作时，投切速度不能太快，要保证有足够的放电时间；控制器调乱后可以同时按下控制器的“∧、∨”键，可恢复出厂设定。

　　电容柜正常工作后注意：

1.工作人员不要人为地反复投切电容器组，以造成过电压引起的投切振荡。

2.要监视电容器的温升，电容器在正常运行时温升不会超过60℃，如果温度高于60℃，电容器内部肯定存在故障，就停电退出运行(带电时请勿触摸电容器)。

(2)日常维护

每运行三个月应在停电或减少负载的情况下停运电容柜，对电空柜进行全面检查：

　　1.清除电容器上的积灰，所有螺栓紧固一遍

　　2.检查仪表指示是否正常，是否有不正常的噪声

　　3.检查馈线及接触器有无烧焦，触点有无接触不良等异常现象

4.电容器是否漏油或膨胀

　　(3)主要故障原因及解决方法

储存

应储在干燥通风，温度在-30~+40℃的仓库中。严禁与化学药品、酸碱及蓄电池等保存同一仓库里。

产品的成套性

制造厂供货时应供下列文件及附件

A.装箱清单

B.产品合格证

C.使用说明书

D.出厂试验报告

E.有关电气图纸

F.柜门钥匙，操作手柄及合同单规定的备品备件。
