22kv光伏专用箱式变电站

听说今天力阳箱变车间内汇集了咱们力阳电器的历届资深级工程师，难道是会议现场搬到车间了。容小力去现场打探一下吧，请叫我“麻辣神探”。

背上相机，来到“会场”，呵呵，这阵容还真的是非常的具有画面感。远远看到大大小小的检测设备布满了现场，这是检测中心也搬过来了么。

我来不及诧异，直接进入检测实况。

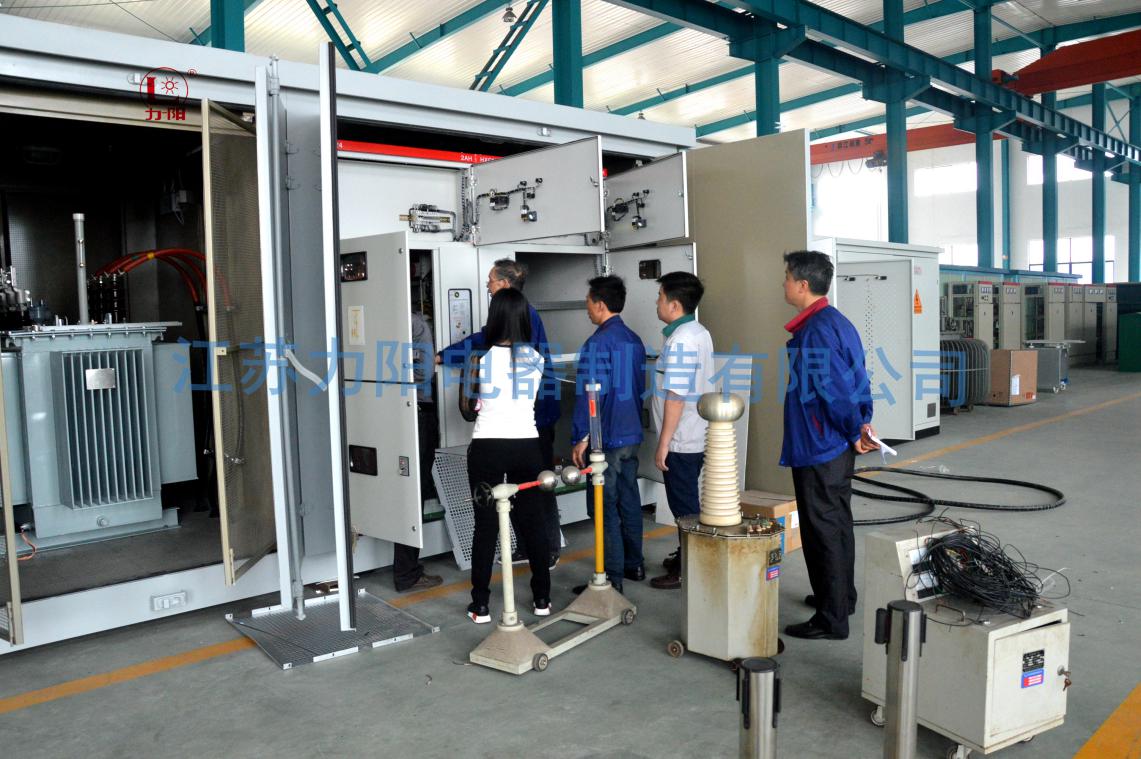

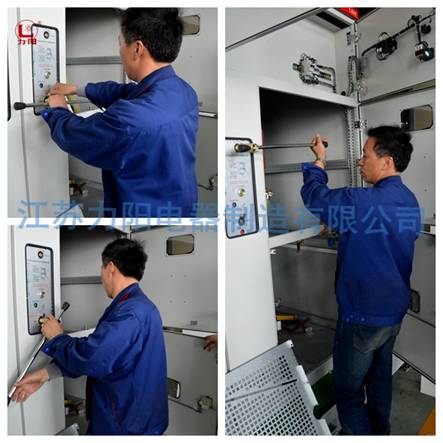

只见力阳电器质检部薛主任和周工两人围绕着光伏专用升压变电站忙前忙后。看到他们俩我便知道肯定是在给输配电设备做检测。薛主任亲自上阵，拿起工具左拧拧，右转转的，你们可不要像我一样没有文化噢，这是在做实验前的准备工作呢；每次试验前应保证光伏专用美变、光伏专用欧变高低压侧断路器、负荷开关均处于分闸状态，检查美变与欧变之间电缆连接是否符合要求！检查美变负荷开关旋转位置是否正确!

哇哦，这么复杂的事情啊。

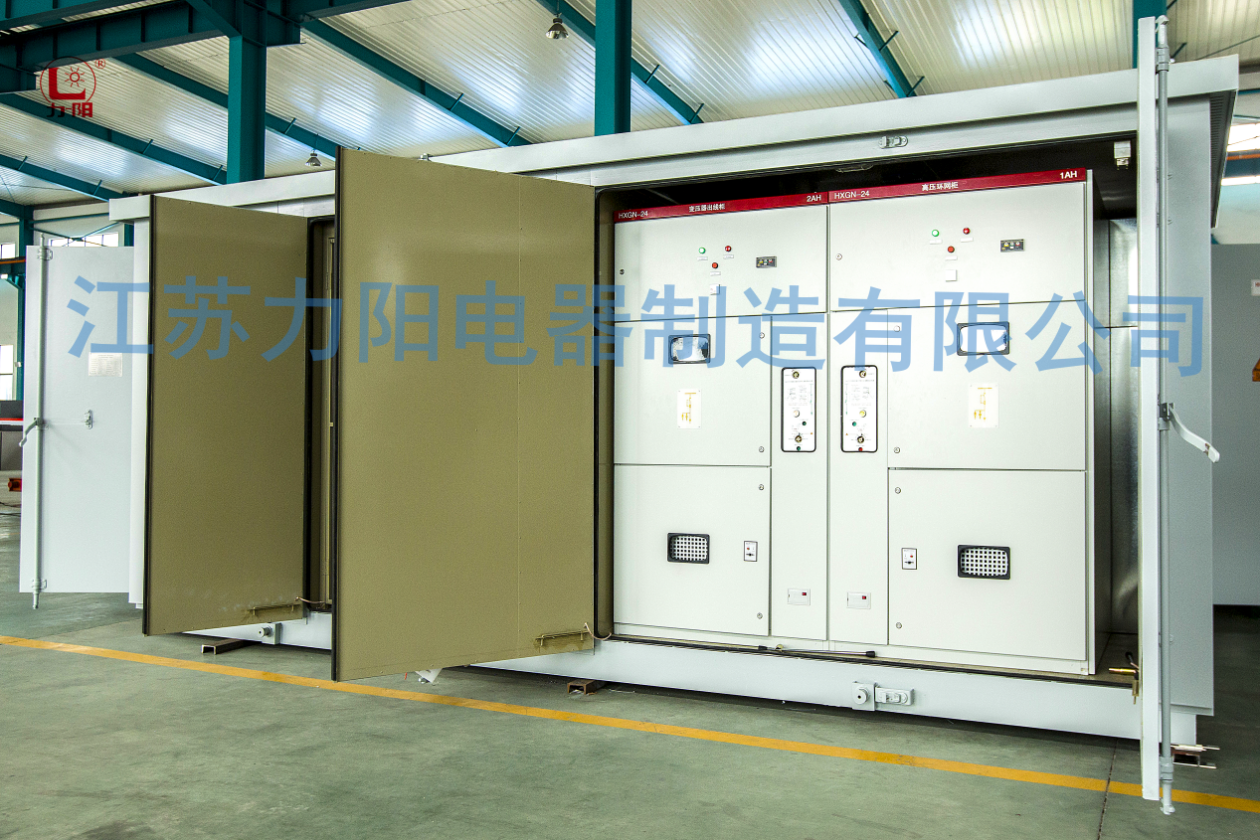

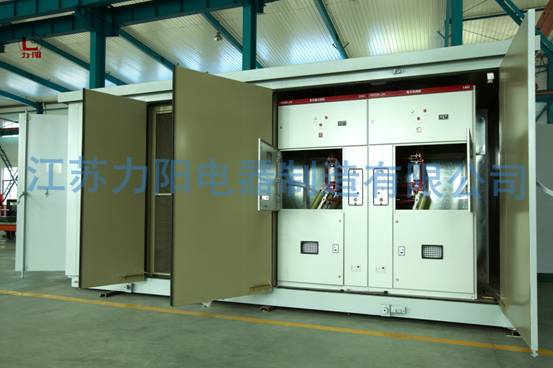

警戒线也拉起来，围绕这个“庞然大物”（光伏用升压变电站）为啥叫他庞然大物呢？是有原因的，因为这台箱变是定制版的，长度6330mm,宽度3130mm,高度2920mm;好吧，真的很大吧！

试验的准备工作一个环节套着一个环节，复杂又有深度。在此，我表示被深深折服；人的知识面还是要有深度的；就在这时，我听到了一个晴天霹雳，除了试验人员，其余闲杂人等一概不能入内。

等等，我不是来看热闹的。怎么能这样，我还没有完成“神探任务”呢？后来,剧情有了惊天大逆转，“嘿嘿嘿”让我偷偷地笑会儿，因为我背相机的原因，被美女朱总勉强留下来了。也有幸看到了整个光伏箱变试验的通电过程！

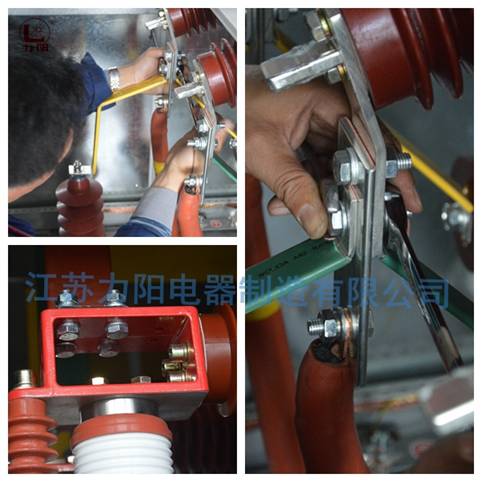

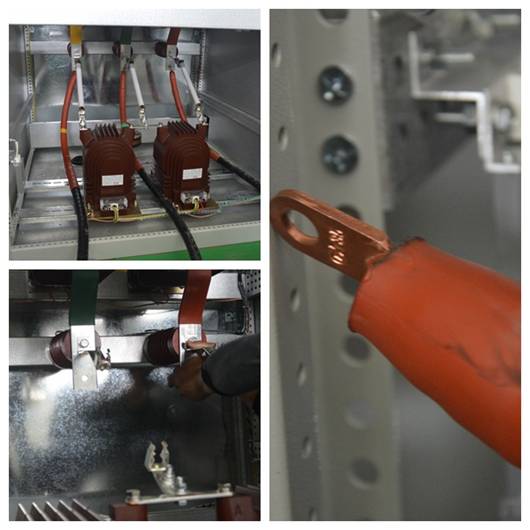

光伏美变和光伏欧变中间用35KV50平方电缆连接，连接时也是有难度的，因为场地、设备等的约束，要想将电缆头准确地连接起来还真的是个技术活。不过，什么样的难题在我们力阳人的智慧下都是小菜一碟。俩人联手，刹那间就已经连接成功了！

送电的过程，我就听到“滋滋滋”的电流声，然后我一蹦几米远，吓死宝宝了。因为没有任何的准备嘛！你们不要笑，换做是你们，我想结果是一样的呢。尽管我这样，可是我们的工程师们淡定自若，刘工跟我说，没事的，柜体有声音表示设备通电运行中是正常现象。我这才放下心来！

我还是有作用的嘛！在后来的进程中，我相继担任了警戒线外的指挥人员（主要就是不让人靠近机器和设备）、还有负责提设备问题的咨询师（诸如检测时间之类的）、再有就是本次过程的记录者（图片和文字形式）；你们看看，我还是有贡献的。不过比起资深工程师们的贡献也确实是差了一大截！呵呵呵。

现在想起来还是怕怕的，你们肯定要好奇这怕是从何而起呢？请听我娓娓道来呢？咱们力阳元老级的总工程师叶工和朱工悄悄地对我说，不能靠这些设备太近，也不能用手随便乱指，不能碰到仪器，不能触摸产品……这是什么情况啊？那我要问为什么了，这是因为我们的产品设计电压是22千伏，如果试验就需要用超过设备本身2倍的电压来进行通电检测。电流迅速通过的的强度太大了，操作不当会引起很严重的后果。

整个试验的过程如下：

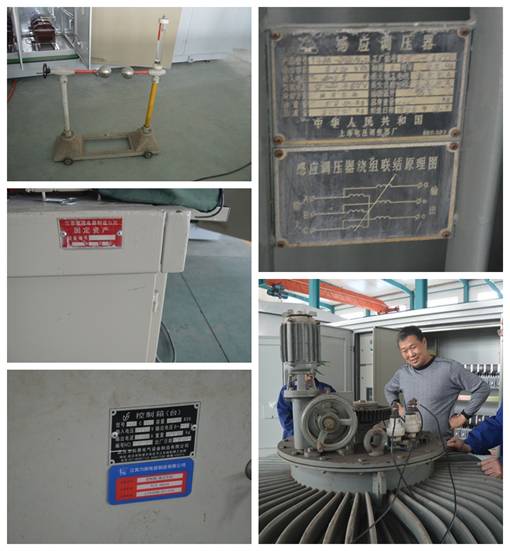

1、由调压变压器输出480V电压至ZGS11-1000kVA/22kv光伏专用美变（1#美变）低压侧出线开关下桩头，手动合上低压侧框架断路器，1#美变变压器空载运行，美变高压侧输出22KV三相电压（模拟市电网路），通过电缆输送至YBW-GF-22KV/0.48KV-1000KVA光伏专用欧变（5#欧变）高压侧并网柜（5H柜）输出端。

依次更换2#~4#美变，检查2#~4#美变工作是否正常。

2、5#欧变高压侧并网柜（5H柜）输出端获得22KV电压后，检查各指示状态是否正常，在正常状态下，手动闭合24KV高压断路器，送电至 PT柜（4AH柜）、计量柜 （3AH柜）、高压环网柜（2AH柜） 、变压器柜（1AH柜）。检查各台柜子运行是否正常。

3、关上5#欧变变压器柜（1AH柜）柜门，抽出绝缘插板，合隔离开关，闭合高压真空负荷开关-熔断器组合电器，5#欧变变压器空载运行，送电至GGD 2P柜框架断路器上桩头，闭合断路器，GGD 1P柜受电，检验5#欧变低压系统带电运行情况，且可作各部位分合闸动作检查。

断开5#欧变GGD 2P柜低压侧断路器，将美变高压侧负荷开关旋转至 AB网通。

由调压变压器输出480V电压接相同相序电源至5#欧变低压侧GGD 2P柜断路器下桩头，测量上下桩头线电压差A-A、B-B、C-C，若压差在满足范围内（不超过0.5%），闭合断路器，完成全系统并网操作试验。

整个试验的过程用惊心动魄来形容也不为过，每台设备均需要做实验，试验耗时3小时，做检测的准备工作花去了2个小时；你们也表示不能相信吧！我一直相信，任何的事情都是要做好充分准备，尤其在输配电行业中更加需要谨言慎行，电是与我们的生活、工作息息相关的，容不得一丝马虎。

力阳电器在输配电行业中还是拥有较强实力和优良口碑的，从现场的这些设备中就可以遁寻出力阳电器发展至今的蛛丝马迹。朋友们，你们如果遇到输配电行业中不能解决的难题，请试着联系力阳电器吧，我可以保证，力阳的工程师团队一定会尽力帮助你们，解决与克服这些小麻烦。
