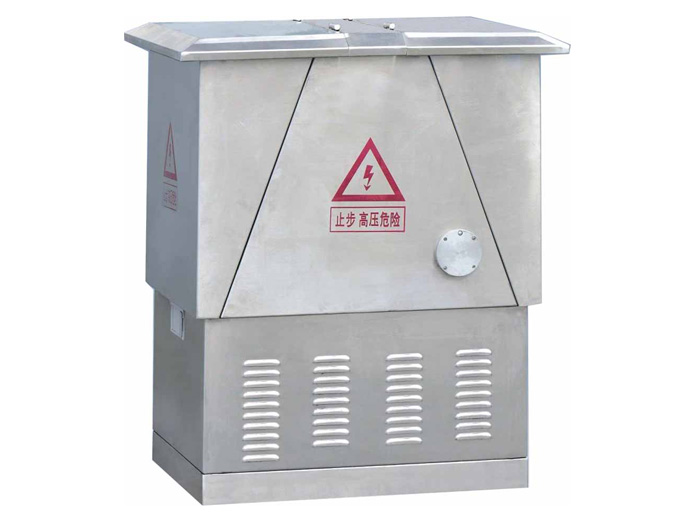

户外电缆分接箱

产品分类: 户外电缆分接箱
    户外电缆分接箱系三相交流12kV,频率为50Hz的户外装置。适用城市工业小区、住宅小区、商业中心、石油化工等其它场合的配电网中。特别适合城市道路电网改造工程、可大大节省电气设备和电缆投资,提高供电可靠性。
    订购热线:400-109-8919

      全密闭防腐型变压器

      户外电缆分接箱系三相交流12kV,频率为50Hz的户外装置。适用城市工业小区、住宅小区、商业中心、石油化工等其它场合的配电网中。特别适合城市道路电网改造工程、可大大节省电气设备和电缆投资,提高供电可靠性。

      电缆分接箱按其电气构成分为两大类:一类是不含任何开关设备的,箱体内仅有对电缆端头进行处理和连接的附件,结构比较简单,体积较小,功能较单一,可称为普通分接箱;另一类是箱内不但有普通分接箱的附件,还含有一台或多台开关设备,其结构较为复杂,体积较大,连接器件多,制造技术难度大,造价高,可称为高级分接箱。

      (1)普通分接箱
         普通分接箱内没有开关设备,进线与出线在电气上连接在一起,电位相同,适宜用于分接或分支接线。通常习惯将进线回数加上出线回数称为分支数。例如三分支电缆分接箱,它的每一相上都有三个等电位连接点,可以用作一进二出或二进一出。电缆分接箱内含U,V,W三相,三相电路结构相同,顺排在一起。

      (2)高级分接箱
         高级分接箱内含有开关设备,既可起普通分接箱的分接、分支作用,又可起供电电路的控制、转换以及改变运行方式的作用。开关断口大致将电缆回路分隔为进线侧和出线侧,两侧电位可以不一样。开关设备本身有较大的体积,因此高级分接箱的外形尺寸比较大,高度一般为1.4~1.8 m,深度约为0.9~1.0 m,长度则依所含开关设备数目而定,多在1.0 m至2.4 m之间。箱体的外形类似于户外箱式变压器,箱壳上有若干个活动的门,有的门是为开关设备的操作而设,有的门是为电缆连接器件的安装施工或维护检修而设的。 电缆分支箱的主要作用是将电缆分接或转接:

      1.电缆分接作用:在一条距离比较长的线路上有多根小面积电缆往往会造成电缆使用浪费,于是在出线到用电负荷中,往往使用主干大电缆出线,然后在接近负荷的时候,使用电缆分支箱将主干电缆分成若干小面积电缆,由小面积电缆接入负荷。这样的接线方式广泛用于城市电网中的路灯等供电、小用户供电。
        2.电缆转接作用:在一条比较长的线路上,电缆的长度无法满足线路的要求,那就必须使用电缆接头或者电缆转接箱,通常短距离时候采用电缆中间接头,但线路比较长的时候,根据经验在1000M以上的电缆线路上,如果电缆中间有多中间接头,为了确保安全,会在其中考虑电缆分支箱进行转接。 电缆分接箱按工作电压可分为:高压电缆分接箱,低压电缆分接箱。

      全密闭防腐型变压器

      01

      电缆分接箱壳体材料全部采用不锈钢或冷扎板。钢板表面喷塑,厚度不小于1.8mm,具有较强的抗腐蚀能力和机械强度,顶盖为空气夹层式双层结构,并设有通风孔,进风口设在箱体下部,出风口设在箱体顶部,隐藏于顶檐下面,可形成自下而上的对流空气。

      02

      箱体底上设有可拆卸隔板,有电缆进出孔,可防止小动物进入,并使箱体具有良好的隔热通风效果。

      03

      电缆分接箱电缆室的每个间隔都用钢板隔开。前门与相应的接地开关之间都有联锁,只有在接地开关合上的时候前门才能打开,每个间隔都配有一组三相带电显示器。

      04

      挂锁装置,可于将开关锁定在任一状态(合闸、分闸、接地,其中之一)。

      05

      负荷开关上设有触头位置观察窗,可以直接看到触头的状态。另有位置指示器与开关操作轴相联,保证位置指示准确。

      06

      负荷开关与接地之间的机械联锁以防止误操作。

      07

      电缆头为防水、带电可触摸型,抗洪水,并且可以灵活地进行电缆连接及扩展。

      08

      预留遥测遥控,电动操作和SCADA 功能,可轻松升级,逐步实现配电自动化,箱体明显部位印制“止步,高压危险”!等警示字样和警示标志。

      全密闭防腐型变压器

      ● 周围空气温度:不高于+40℃及不低于-15℃。
      ● 环境湿度 日平均相对湿度:≤95%,月平均相对湿度:≤95%
      ● 日平均蒸气压: ≤2.2 x 10-3 MPa,月平均蒸气压: ≤1.8 x 10-3 MPa
      ● 安装地点:海拔高度不得超过1000m。
      ● 地震烈度不超过8度
      ● 周围空气没有明显地受到尘埃、烟、腐蚀性和可燃气体、蒸气或盐雾的污染。
      ● 用户有特殊要求时与制造厂协商解决。

      全密闭防腐型变压器

      名称数 值名称数值
      额定电压400V额定冲击耐受电压8000V
      额定绝缘电压660V电气间距〉10mm
      额定频率50HZ爬电距离〉12.5mm
      防护等级IP44材料组别Ⅲa
      触电防护类别主母排额定电流630A
      额定短时耐受电流和额定峰值耐受电流   10KA/17KA

      安装、使用、维护要求

        (1)确认分接箱安装是否就位;

        (2)确认箱面的表面是否有损伤,是否影响绝缘;

        (3)确认箱内是否干燥、整洁;

        (4)确认箱内接线是否松动、脱落现象;箱内是否有多余的线头或异物(如扳手、电焊条、小的铜排);

        (5)检查每个螺栓是否松动、碰撞现象;手动测试机械联锁是否可靠、准确;

        (6)检查开关电器的分断是否良好,应该是无卡阻现象;

      全密闭防腐型变压器

      (1)箱体的数量、颜色。

      (2)箱体的尺寸、安装方式及安装位置。

      (3)箱体的一次图及出线回路数。

      (4)箱体内电器元件的厂家、规格型号及数量。

      全密闭防腐型变压器

      (1)自合同签订之日起,义务为买方提供售中 、售后服务,在产品制造过程中欢迎买方前来我公司会审和监制。

      (2)专人免费对用户进行技术培训。

      (3)已通过ISO9001质量认证,此体系对售后服务有完整的规定,我公司严格按此标准执行。
      ●指导安装并负责调试。
      ●设备质保一年。终生提供配件及维修服务,维修和零配件只收取成本费。
      ●公司以“用心服务、尽善尽美、悉查客户需求、超越客户期待”为服务宗旨。维修服务人员对用户进行服务,必须对完成的维修任务、解决问题的方法做出详细的记录,并将用户意见反馈至公司,对服务人员的工作质量实行严格的考核。
      ●公司定期回访用户,进一步提高用户操作和维护设备的水平。

      (4)无论是在质保内或质保期外,承诺在接到用户通话后,5分钟内作出明确答复,或省内24小时(省外48小时)内到达买方,并做到故障不排除维修人员不撤离现场。

      (5)专职的售后服务团队,对用户提出的服务要求作出快速反应。

      (6)售后服务电话:400-1098-919
