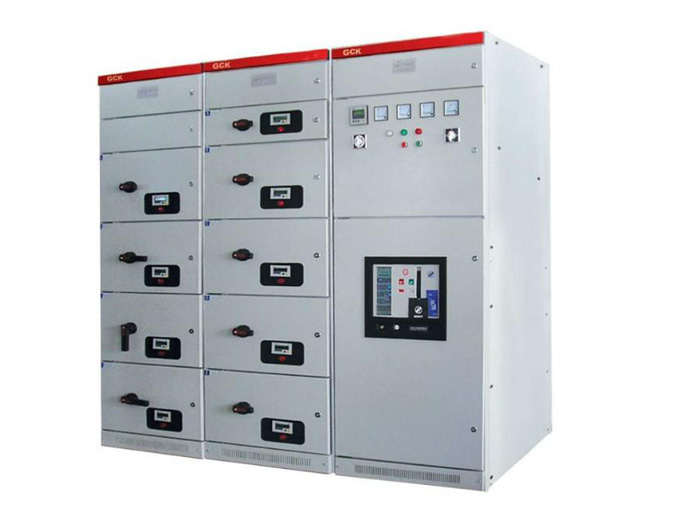

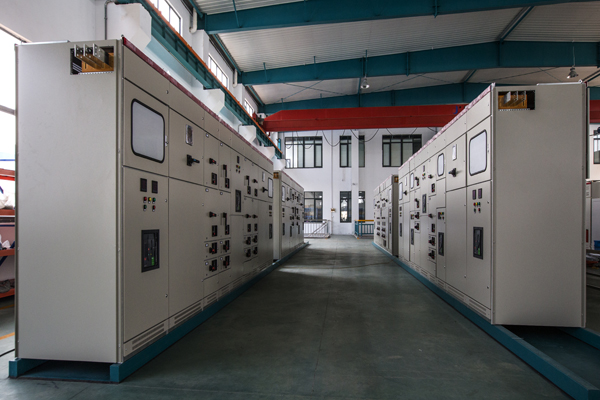

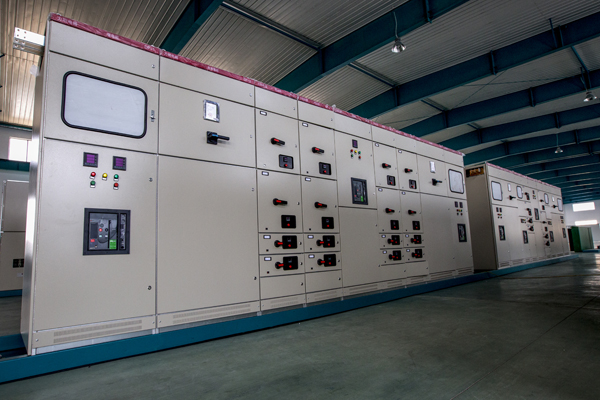

GCK交流低压抽出式开关柜

产品分类: GCK低压抽出式开关柜
    GCK系列低压抽出式配电柜是天津电气传动研究所在90年代初期研制开发的的产品,由于其产品的性价比高于国内同类产品,目前在国内己被广泛应用。为了提高产品的性能,以满足我国电力系统快速发展的需要,本公司根据市场需要,研制开发了GCK低压抽出式配电柜,该产品在保持了电气性能高于同类产品的基础上,增大了容量和机械强度,并具有结构先进,外型美观,防护等级高,安全可靠,维护方便等特点;
    订购热线:400-109-8919

      全密闭防腐型变压器

      GCK系列低压抽出式配电柜是天津电气传动研究所在90年代初期研制开发的的产品,由于其产品的性价比高于国内同类产品,目前在国内己被广泛应用。为了提高产品的性能,以满足我国电力系统快速发展的需要,本公司根据市场需要,研制开发了GCK低压抽出式配电柜,该产品在保持了电气性能高于同类产品的基础上,增大了容量和机械强度,并具有结构先进,外型美观,防护等级高,安全可靠,维护方便等特点;可作为低压成套开关设备的更新换代产品。广泛应用于发电厂,冶金轧钢,石油化工,轻工纺织,港口码头,大楼宾馆,变电所,厂矿企业和高层建筑等场所。

      GCK低压抽出式开关柜(以下简称装置)适用于交流50Hz.额定工作电压为400V.额定电流为4000A及以下的发、供电系统中配电、电动机集中控制,无功补偿使用的低压成套配电装置。本装置由动力配电中心(PC)和电动机控制中心(MCC)两部分组成,用于发电、输电、配电系统中作为动力照明,电能转换、保护控制等场合。

      装置根据用户的需求和用途可分为:受电柜,母线联络柜,馈电柜,电动机控制柜,电源切换柜。

      装置按TN-C接地系统、TN-S接地系统或TN-C-S接地系统设计,设计部门和用户可方便地选用系统接地型式。

      装置符台GB7251 1和IEC60439;GB/T14048.1-93等标准的要求。


      结构特点

      从结构上可将其分为柜体、母线系统和功能单元三部分。

      结构特点

      (1)柜体

        基本柜架为组合装配式结构,柜体骨架采用C型材,模数为25mm,通过锁紧自攻螺钉和高强度螺栓紧固组装而成,再按需要加上门、挡板、隔板、抽屉、安装支架以及母线和电器组件等零件,组装成一台完整的开关柜。组装成品后有美观、牢固、质量好等优点。柜体上部为母线室、前部为电器室、后部为电缆进出线室,各室间有钢板或绝缘板作隔离,以保证安全。柜体类型分为:固定柜、抽屉柜、固定分隔柜及混装柜(固定单元和抽屉单元)

      (2)母线系统

      柜体的母线采用三相五线制,水平母线额定电流在1250A及以下时采用单母线、水平母线额定电流在1250A以上时采用双母线,柜与柜之间的水平母线采用连接块搭接,其水平母线安装于柜的顶部,可从柜顶进行母排的现场安装与连接,安装与维护简单,方便。垂直母线位于柜体左后侧,置于由阻燃塑料注塑成型的封闭式带透明观察窗的母线罩中,中性母线设置在柜顶的前部,保护母线(PB)设置在柜底部,并与柜体的隔板、门相连,从而保证了接地连续性。母线系统带电部分的防护等级达到IP2X,有效防止电弧引起的放电和防止人体接触。

      (3)功能单元(抽屉单元)

      1.抽屉层高的模数为200mm。分为1/2单元、1单元、1.5单元(非标)、2单元、3单元五个尺寸系列。单元回路额定电流最大可到630A。

      2.每台MCC柜最多能安装9个1单元抽屉或18个1/2单元的抽屉。抽屉单元区域总高度1800mm。

      3.隔室的门板由主开关的操作机构与抽屉进行机械连锁,主开关在合闸位置时,抽屉不能抽出。

      4.主开关的操作机构可用一把挂锁锁定在合闸或分闸位置,可安全地进行电器设备的维修。

      5.功能单元背面具有主电路进出机构,具有三位置功能,操作简单可靠。抽屉的二次线采用专用的接插件连接,1/2单元有20个;1单元及以上有四种规格:10个/20个/24个/32个。

      6.抽屉单元采用旋转式推进机构,具有三位置功能,操作简单可靠。

      7.抽屉隔室中采用新型一次进行线罩,抽屉抽出后使之隔室内不会触及垂直母线。

      (4)柜内主要电器元件

      主要电器元件的选用原则立足与引进技术,国内能成系列批量生产,又能满足高性能的要求。当用户指定元件型号时,以用户要求为准。


      全密闭防腐型变压器

      01

      结构紧凑,节省占地面积,在较小的空间里可容纳较多的功能单元,单台柜体所容纳的回路数较多,节省用户投资

      02

      结构通用性强,组装灵活,以25mm为模数的C形型材能满足各种结构形式,防护等级及使用环境的要求。

      03

      采用标准模块设计,分别可组成保护、操作、控制、调节、测定、批示等标准单元;用户可根据需要任意选用组装,以200余种组装件可以组成不同方案的框架结构和抽屉单元。

      04

      各抽屉相对独立,通用性好,操作安全,柜体可分为功能单元小室、水平母线小室、电缆小室,各小室之间采用镀锌钢板制成的隔件或档扳进行相互隔离,各小室的作用相对独立。抽屉推进机构采用轴承滚动,抽屉操作灵活方便,相同规格的抽屉互换性强

      05

      具有可靠的机械联锁装置,抽屉单元有可靠的机械联锁装置,只有当主回路的断路器处于断开状态下才能将抽屉推入或抽出,保证了操作者和设备的安全。抽屉具有明显的运行、试验、抽出位置。为加强安全防范,操作手柄定位后可加上挂锁,最多可加三把锁。

      06

      安装、维修方便,电缆隔室的设计使电缆上下进出均十分方便;垂直母线及出线有良好的绝缘防护,从而保证了柜后维修安全可靠。

      07

      接地可靠,外形美观,骨架及内部结构件表面都进行镀锌钝化处理或采用敷铝锌钢板,保证接地连续性。柜门、顶盖、后门、护板等外观可见部件均采用环氧粉末静电喷涂,涂层均匀美观耐腐蚀。

      全密闭防腐型变压器

        周围空气温度不高于+40℃,不低于-5℃,24h内平均温度不得高于+35℃。

        户内安装使用,使用地点的海拔不得超过2000m。

        周围空气相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度(例如+20℃时为90%)应考虑到由于温度的变化可能会偶然产生凝露的影响。

        污染等级为3

        运输和储存过程中的温度为_25℃-+55℃,在短时间内(不超过24h)可达+70℃

        安装时与垂直面的斜度不超过5℃,且整组柜列相对平整(符合GBJ232-82标准);

        应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所;

        装置内使用的某些电器元件及附件不符合上述条件以及使用条件与正常条件不符时,由制造厂和用户协商解决。

      产品型号及技术参数

      (1)型号含义

      型号含义

      全密闭防腐型变压器

      额定工作电压Ue V400
      额定绝缘电压Ui V690
      额定电流In水平母线A630-16001000-25002500-4000
      垂直母线1000        1250
      额定短时耐受电流icw(1s)水平母线KA      30         50          80
      垂直母线      30         50          50
      额定峰值耐受电流IPK水平母线KA      63         105         176
      垂直母线      63         105         105
      外壳防护等级        IP40

      吊运、安装、送电前的检查

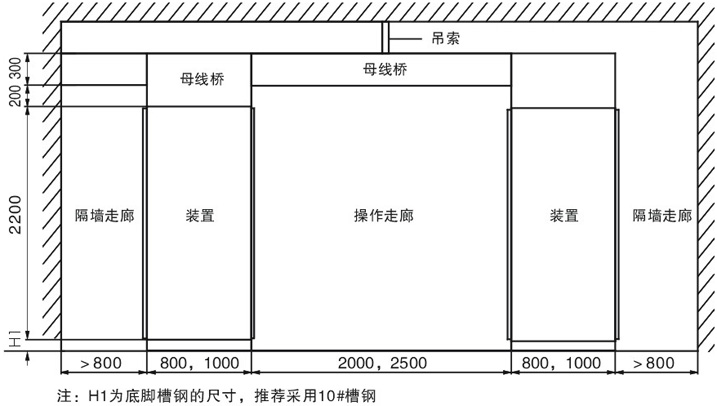

      安装示意图

        安装示意图

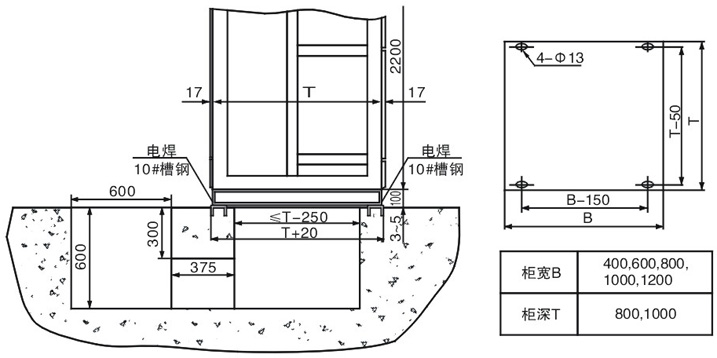

      基础示意图

      基础示意图

        (1)吊运

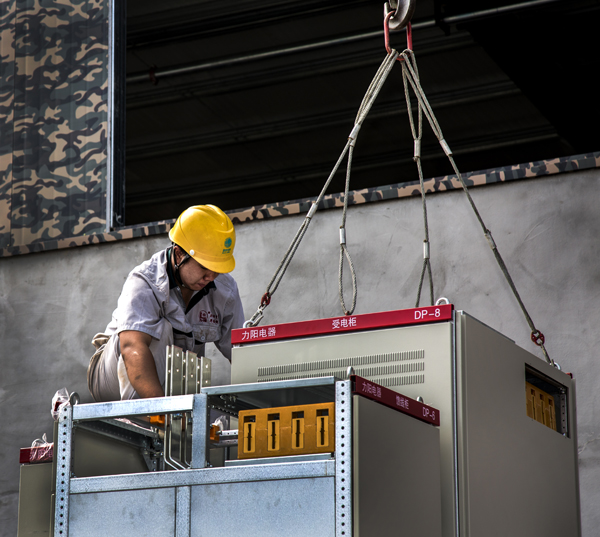

        产品到达收货地点后,首先应当检查包装是否完整无损,发现问题应及时有关部门查找原因。对于不立即安装的产品,应根据正常使用条件的规定,置于适当的场所。柜体吊运时按作业标记要求,小心轻放,防摔等。




      (2)安装

        产品在安装时应按安装示意图进行,基础槽钢和螺栓由用户自备,产品一般离墙安装,也可以靠墙安装,安装基础平面要求平整,基础槽钢的水平误差为1/1000,总长偏差3mm。主母线安装时应将搭接接面修理平整,处理干净,涂上中性凡士林或采取其它措施,然后用螺栓紧固。接好电缆后,装置底部应封闭,以防止小动物爬入柜内造成短路事故。

        (3)产品在安装完毕后,投入运行前需进行以下项目检查:

        1.检查装置内,安装的电器设备和控制接线是否符合工厂的图纸要求。

        2.用手动操作各种开关,应操动灵活,无异常和卡轧现象。

        3.检查机械联锁机构,电气联锁装置的动作是否正确可靠,应符合系统要求。

        4.检查主电路和控制回路的绝缘电阻是否符合规定要求。

        5.检查装置内所安装的电气设备接触是否良好,是否符合该电路本身的技术条件。

        6.检查装置内部有无异物及各部件的安装螺钉是否有松动现象。

      操作注意事项及维护

        (1)抽出式MCC操作须知

        ①抽屉底部应正确插入导向件后,才能向柜内推动,否则将会发生损坏抽屉或拉不出等不良现象。

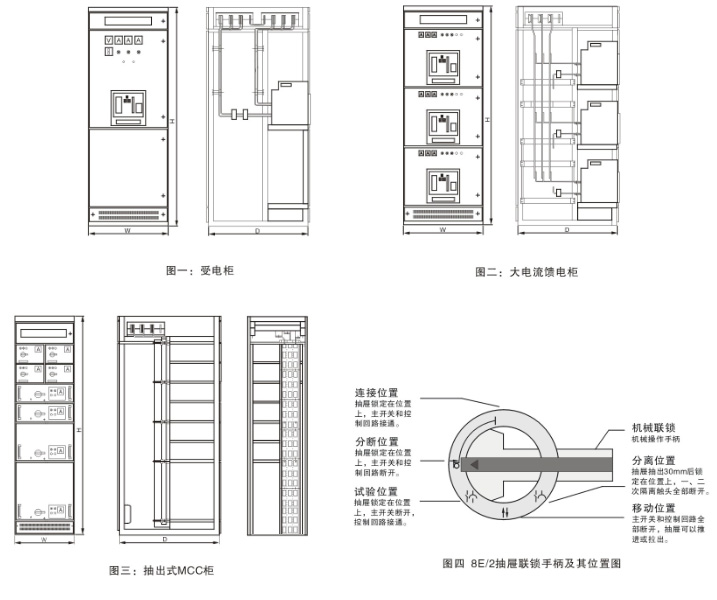

        ②8E/4和8E/2抽屉面板上的符号标志和作用见图1,图中从分断位置“0”到工作为位置“1”的箭头表示为:先将操作手柄向里推进后再将手柄从“0”旋转到“1”即可,返回时不须推动,只要将手柄“1”旋向“0”,放手后,手柄自动弹出。

        (2)维护

        产品的维护应由专业人员实施,并按有关规章制度做好日常运行记录和保养,例行检查内容:

        1.检查功能单元的一次、二次插件是否接插良好、到位;

        2.检查断路器相间隔板是否有灰尘、内部连接导线是否牢靠、应无松动;

        3.检查机械联锁的准确性及可靠性;

        4.检查电气性能和动作特性是否符合要求;

        5.检查各种测量仪表的零位是否准确;

        6.每年进行一次设备维修和电气绝缘性能检查;

      储存

      应储在干燥通风,温度在-30~+40℃的仓库中。严禁与化学药品、酸碱及蓄电池等保存同一仓库里。

      产品的成套性

      制造厂供货时应供下列文件及附件

      A.装箱清单

      B.产品合格证

      C.使用说明书

      D.出厂试验报告

      E.有关电气图纸

      F.柜门钥匙,操作手柄及合同单规定的备品备件。

      全密闭防腐型变压器

        (1)用户提供所需电气设备一次方案图、排列图、平面布置图;

        (2)用户提供所需电气设备二次原理图,端子排列图

        (3)用户提供每台开关柜内的电器元件型号、规格、数量

        (4)所需电气设备清单,型号、台数、柜体颜色;

        (5)需要母线桥(两列柜间母线桥和墙柜间母线桥)时需提供跨距和高度尺寸;

        (6)开关柜使用在特别环境条件时应在订货时提出;

        (7)需要其它特殊附件时应说明具体名称和数量;

      全密闭防腐型变压器

      (1)自合同签订之日起,义务为买方提供售中 、售后服务,在产品制造过程中欢迎买方前来我公司会审和监制。

      (2)专人免费对用户进行技术培训。

      (3)已通过ISO9001质量认证,此体系对售后服务有完整的规定,我公司严格按此标准执行。
      ●指导安装并负责调试。
      ●设备质保一年。终生提供配件及维修服务,维修和零配件只收取成本费。
      ●公司以“用心服务、尽善尽美、悉查客户需求、超越客户期待”为服务宗旨。维修服务人员对用户进行服务,必须对完成的维修任务、解决问题的方法做出详细的记录,并将用户意见反馈至公司,对服务人员的工作质量实行严格的考核。
      ●公司定期回访用户,进一步提高用户操作和维护设备的水平。

      (4)无论是在质保内或质保期外,承诺在接到用户通话后,5分钟内作出明确答复,或省内24小时(省外48小时)内到达买方,并做到故障不排除维修人员不撤离现场。

      (5)专职的售后服务团队,对用户提出的服务要求作出快速反应。

      (6)售后服务电话:400-1098-919
