让学习成为一种生活方式！上周六，在江苏力阳电器制造有限公司二楼会议中心拉开了一场关于非晶合金变压器的技术交流培训会。

本次培训特意聘请同行业专家管老师，他从变压器计算自动化、变压器图纸标准化、非晶合金变压器方案的优化三个方面与力阳设计部的伙伴们进行深入浅出的技术交流。

他首先介绍了非晶合金变压器的现状及发展趋势。

非晶合金是由于超急冷凝固，合金凝固时原子来不及有序排列结晶，得到的固态合金是长程无序结构没有晶态合金的晶粒、晶界存在，被称为是冶金材料学的一项革命。这种非晶合金具有许多独特的性能，如优异的磁性、耐蚀性、耐磨性、高的强度、硬度和韧性，高的电阻率和机电耦合性能等。

在对非晶合金有了初步的了解后,进入到非晶合金的一个非常具有前景的应用领域——非晶变压器。非晶合金铁芯变压器是用新型导磁材料——非晶合金制作铁芯而成的变压器，它比硅钢片作铁芯变压器的空载损耗（指变压器次级开路时，在初级测得的功率损耗）下降75%左右，空载电流（变压器次级开路时，初级仍有一定的电流，这部分电流称为空载电流）下降约80%，是目前节能效果较理想的配电变压器，特别适用于农村电网和发展中地区等负载率较低的地方。江苏力阳电器制造有限公司早年引进非晶合金变压器的专有技术后,通过消化吸收，自主创新开发了适合中国电网运行的非晶合金变压器系列产品。

试验研究证明非晶合金的节能作用由于国家对能源问题的重视而进入常规化生产状态，非晶带材由于具有更低的损耗率，在用于新型配电变压器时，可以起到很好的降低电耗的作用。

按照变压器铁心进行分类，主要可以分为普通硅钢变压器，卷铁芯变压器和非晶变压器三大类；三种产品最大的区别就在于铁芯材质和加工工艺不同，各自的损耗也不同。传统的变压器是用硅钢片等材料做成的，而非晶合金材料比起硅钢片更加绿色，环保，节能。

优点：节能效果明显，环保效应强，节约城市建设用地，综合使用成本低，运行稳定和安全性能高。

接下来分三点来阐述非晶合金技术层面的要点。

一、变压器计算自动化则是运用表格形式，将所有数据分类列好表格并填入相应的空格中去，对非晶合金变压器计算的表格设置好计算公式，所有的运算数据将会根据设置好的型号和容量等一一对应，结果一目了然，大大缩短了非晶合金变压器的计算时间。

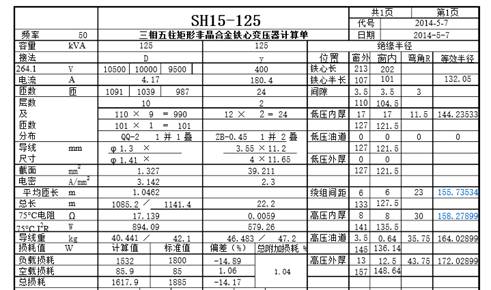

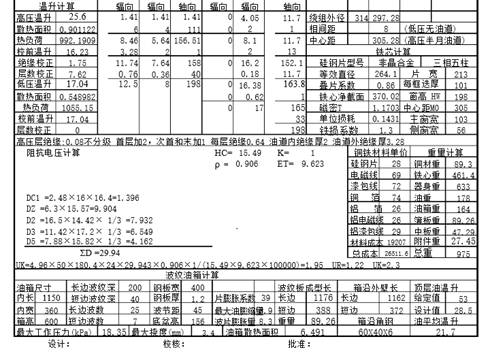

图1 变压器计算表格

通过这张表格，所有的参数配置及其材料用量都一目了然。

第二则是强调了变压器图纸标准化的重要性。标准就是技术立法，任何一台产品能够出厂，关键在于它是否符合标准中的各项规定。只有在产品性能满足的前提下，讨论其经济技术性能才又意义。

从设计来讲有如下几点：

1.熟悉国家标准及IEC标准

2.了解用户要求

3.熟悉原材料供应情况

4.熟悉本厂的工艺及工装设备

5.注意产品的系列化与通用化

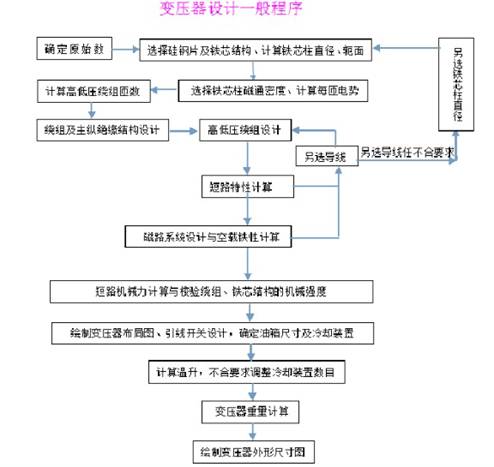

图2 变压器设计一般程序

电气图纸编号、图例及简称，电气绘图、电气元器件明细表、电器标准件PR单等规定形成标准化模板，通过设计人员技术经验以文件方式加以保存，不会以任何一位员工的离职造成技术困扰。这样就形成了标准化的方案。

第三是关于现有非晶合金变压器设计方案的优化，通过优化图纸来达到降低成本的作用。

非晶合金变压器主要参数的确定即磁通密度的取值，工艺系数的确定，联结组别，噪声，铁心受力。

非晶合金变压器铁心一般卷制成三相四框式结构，这样不仅变压器的高度比三相三柱式的低，而且两个旁轭可供磁通中高次谐波或零序分量流通，有效地降低了漏抗压降以及改善了电流质量。 铁心尺寸可根据设计需要进行定制，但最大片宽应尽量控制在217mm以下。每一处设计细节的制定，都会给产品原材料减少一部分浪费，从而达到降低成本的功效。

此次管老师的关于非晶合金技术交流知识非常具有行业深度的。我们参加此次交流的小伙伴们将会在以后的工作中深刻消化交流的内容。自动化标准化的设计理念将给力阳的设计部带来事半功倍的效果。
