说到光伏美式箱变，对力阳产品熟悉的客户一定不陌生。

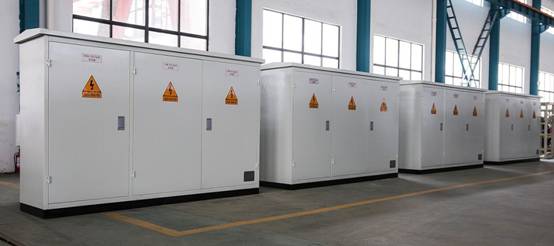

力阳光伏美变

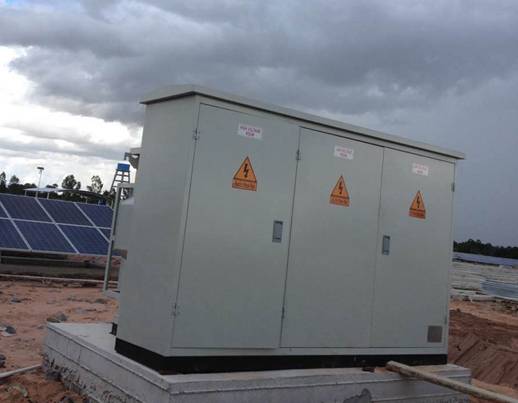

柬埔寨施工现场美式箱变

力阳光伏美式箱变又名力阳光伏发电用组合式升压变压器，其主要组成部件为变压器室、高压室、低压室，变压器室是实现升压的主要部件，包括变压器铁心、高低压双分裂线圈、高低压引线、变压器油箱、散热装置、散热装置防护罩，而高压室内配备高压套管终端可将组合式变压器接入35kV网络，同时高压室内配备过电压保护器、高压传感器，低压室内则装设一体式开关设备，即高压负荷开关和高压分解开关，包含各种保护及提供与光伏发电设备后端的接入口，能更准确的监控产品在运行中出现的异常情况并可及早预警，并对变压器内部出现短路故障时提供跳闸信号，可及时将产品从线路中切除，以防止事故进一步扩大的一种组合式变压器。

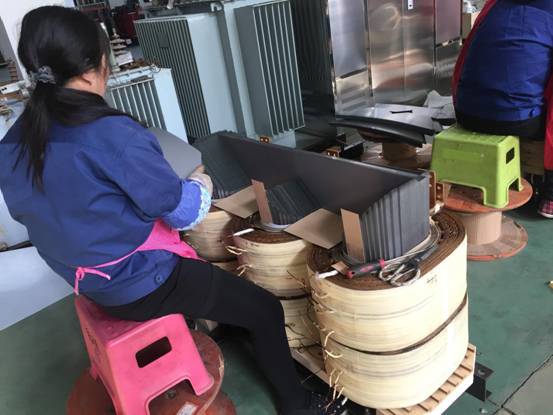

硅钢片叠放

此前，江苏东台海汇20KV光伏发电项目19台的光伏美式箱变的合同订单，变压器车间所有工作人员正在加班加点完成生产任务，从力阳电器生产部获悉，此次订单分三个批次交货，变压器铁芯采用的是双分裂绕线技术。

分裂变压器与普通变压器，按其结构看，几乎没有什么区别，其区别仅仅是在各铁苍柱上的低压圈线本身．没有串联或并联而将其始端和终端各自引出，无论采取哪种结构方式，其分裂的二次绕组之间磁的耦合是比较弱的，因此，对分裂变压器的基本要求是：

1)低压绕组线圈分裂的几个部分与高压线圈的绝缘结构，要求有足够的电气强度；

2)低压线圈每一部分与高压线圈之间的阻抗值要相等；

3)使用时，低压线圈的每一部分可分别接到发电机或电动机上，且可同时运行，也可单独运行，具有相同额定电压的分裂线圈可以并联运行；

4)结构要简单，尽可能接近无分裂线圈变压器的结构。

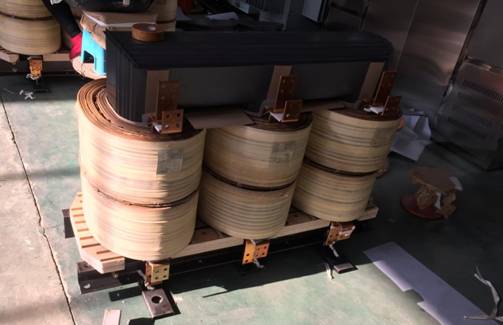

双分裂变压器铁芯

当然，分裂变压器比起普通(无分裂)变压器(在相同容量、电压等级、调压范围及级数，总损耗和短路电压等情况下)相比，材料消耗较多(包括硅钢片、线圈用铜(铝)量等)，从而使变压器的成本有所增加。

    由于分裂变压器有较大的电抗，因此大机组发电厂采用分裂变压器作为厂用变压器和起动变压器，在运行上有如下优点：

(1)限制短路电流显著。当分裂绕组的一个支路短路时，由电网供给的短路电流经过分裂变压器的半穿越电抗比穿越电抗大，故供给的短路电流要比双绕组变压器小，同时分裂绕组另一支路由电动机供给短路点的反馈电流，因受分裂绕组的限制，亦减少很多。从而保证了厂用母线上电气设备的短路稳定性。

(2)当分裂绕组一个支路发生故障时，另一支路母线电压降低比较少。同时，当分裂绕组一个支路的电动机自启动，另一个支路的电压几乎不受影响。这样就提高了厂用母线上所供电一半负荷的可靠性。

   为了写关于双分裂的变压器与普通变压器的区别这篇文章，你们的LILI姐可是花了很多时间才搜集到的这些资料噢！当然也有与力阳的变压器设计师彭老师有过文字性的技术交流。感谢每一位辛勤工作着的大家，因为有你们的通力合作，才有了光伏美式箱变的完美展现！
