——变压器试验技术详解

关于变压器试验的文章，这次小编集合了江苏力阳电器制造有限公司检测中心变压器试验的步骤、搜集了部分行业内变压器试验书籍的知识点，在这一期将变压器试验内容与形式给大家做个完整的剖析！

变压器试验包含电压比测量、联结组标号检定和绕组电阻测量；绕组绝缘的特性试验；外施耐压试验；空载试验与负载试验；温升试验；雷电冲击和操作冲击试验；特殊试验；变压器用有载分接开关的试验。这几个关键性的步骤都要用数据来证明，而力阳电器出厂的每一台变压器都经过这些多重步骤才能安全地到达客户的项目现场！

变压器试验技术经过以往的岁月得到了很大的发展。其发展经历了这样的过程：从早先的仅仅判断变压器是否能通过耐压试验，到后来的对变压器众多参数的详尽测试。新的成熟性试验技术的应用，为厂内试验的故障诊断提供了极大的方便。

下面来看一看试验的标准分类吧！

1.试验分类与试验标准

1.1变压器的试验分类：

按场地划分：

现场试验、工厂试验

按制造过程划分：

半成品试验、成品试验

半成品试验包括型式性半成品试验与例行性半成品试验。

例行性半成品试验：每台半成品均要进行的试验项目，如套管CT试验、电压比测量与联接组标号检定、绕组电阻测量等。

型式性半成品试验：新产品研制过程中要进行的试验项目，如铁心叠装完后，缠绕临时绕组，进行铁心损耗测量等。

成品试验包括：例行试验、型式试验、特殊试验。

例行试验：每台产品出厂前都要进行的试验项目。

型式试验：新产品要进行的试验项目；一般周期为5年；或者没到5年，而原设计产品的制造场地、制造人员、产品原材料、生产设备……，发生了重大变化，也应进行型式试验。

特殊试验：标准规定的特殊项目，以及标准中没有规定，用户与制造厂协商达成一致的试验项目。（这点至关重要噢，也是力阳人一直在执行的目标）

1.2试验标准

变压器试验应按照一定的标准来进行，这些标准包括：

国际标准、国家标准、行业标准、工厂标准。

国际标准→国家标准→行业标准→工厂标准，程度上逐渐严格。

国际标准

国际标准公认的有：

IEC标准，如IEC60076-XX

IEEE标准，如IEEEStdC57.12.xx

国家标准

GB1094系列，如GB1094.xx

行业标准

常见的由DL、DL/T、JB、JB/T打头，均为行业标准。

工厂标准

有些试验项目的具体数值，国际标准、国家标准、行业标准没有规定或无法规定，需要制定工厂标准(或者称企业标准)做补充规定。如绝缘电阻、介损等的具体数值需要在工厂标准中给予规定。

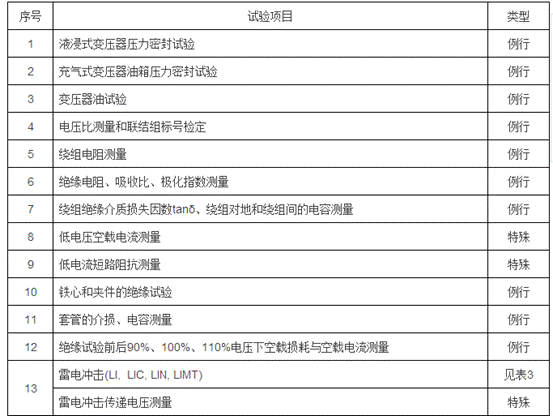

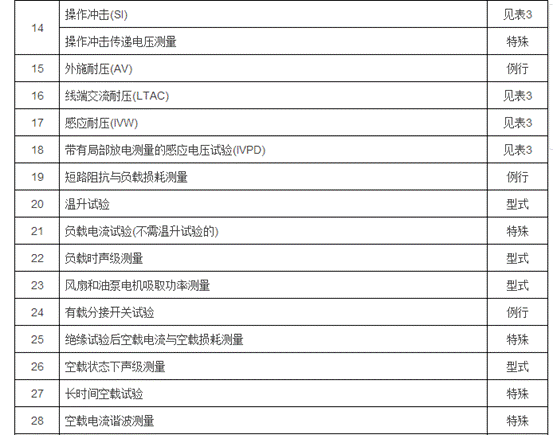

以上所列38项试验并不是每台变压器所必须的，根据电压等级不同，有所差异。400kV、500kV、765kV常见的试验项目一般为20?25项。

1、2两项为非电气试验项目，为了方便目的，一般由装配车间进行，由质量检查部门控制试验质量。

从第3项开始为电气试验项目，由试验部门完成。

第8、9两项为特殊试验，其目的是考虑到现场难以在额定电压和额定电流下进行，为了提供比较的基础，工厂在低电压和低电流下进行这两项特殊试验。

第14项的操作冲击传递电压测量为特殊项目，属于特殊之中的特殊，一般很少要求此项试验；因为，在操作冲击电压作用下，传递到非被试绕组中的电压几乎按电压比分布。

第21项的负载电流试验，许多情况下用户同时订货几台相同型号的产品，首台进行温升试验，其余各台进行负载电流试验。多数情况下是1.1In持续12小时。

第37项短路承受能力试验，是一项非常重大的试验项目。制造厂一般不为此建立专门的试验站，而由专门的短路承受能力试验站完成此项特殊试验。变压器短路承受能力试验站，国内的有沈阳变压器研究院虎石台强电流试验站、苏州电气科学研究院强电流试验站、西安西高院强电流试验站；国际上有荷兰KEMA试验站、意大利CESI试验站。短路承受能力试验之后，要复试所有的例行试验，因此说这项试验是非常重大的一个试验项目。

看到这，作为看官的非电气专业的你们，也一定能从这些文字里，汲取到相当一部分经验了吧。我们力阳电器检测部门的成员们在任何时候都很细致入微，认真执行每一个试验进程。确保每一台产品的正常运行。而且，力阳连续14年获得江苏省著名商标称号噢！

好的传统，我们会继续保持！不足的部分，我们将作出改正！希望呈现在客户面前的永远都是最棒的力阳。
