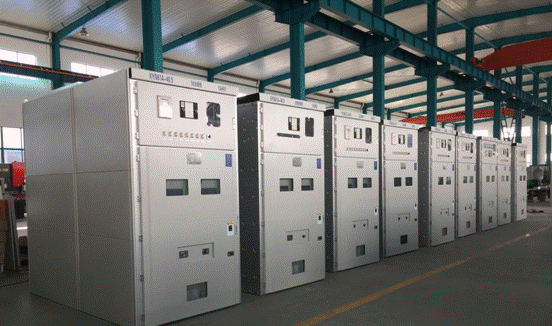

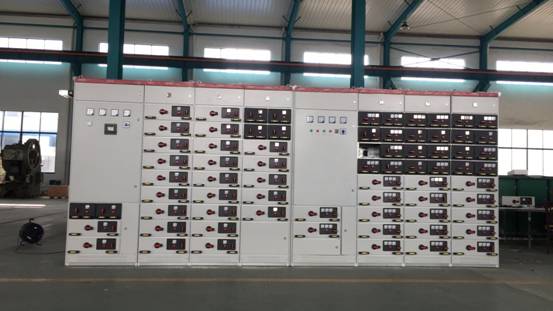

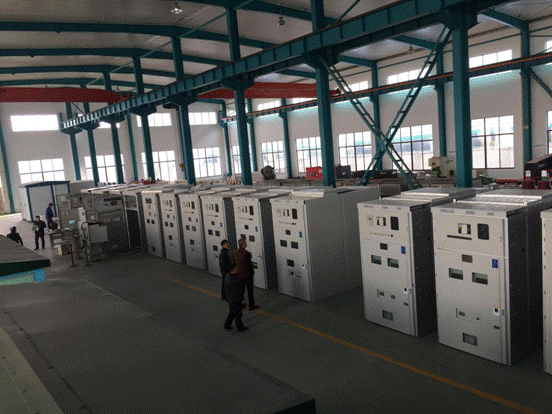

12月10日,力阳电器配电柜车间里一片繁忙景象,这是因为华电仪征光伏项目35KV的10台高压柜/4台低压柜马上就要装车发运了。持续奋战25天,力阳电器的伙伴们加班加点,质检部的同事们日以继夜,只为遵守力阳电器对客户的承诺。

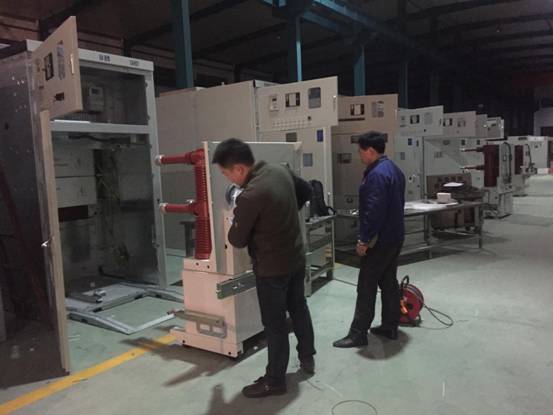

我们质检部的薛主任和周工亲自上阵,忙到顾不得吃饭/休息,一次次按照要求严格检验这批高低压柜。
开关柜应满足“交流金属封闭开关设备标准”的有关要求,由柜体和断路器二大部分组成,柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。
材料
冷轧钢板或角钢(用于焊接柜);
敷铝锌钢板或镀锌钢板(用于组装柜).
不锈钢板(不导磁性).
铝板((不导磁性).
2.柜体的功能单元:
主母线室(一般主母线布置按“品”字形或“1”字形两种结构
断路器室
电缆室
继电器和仪表室
柜顶小母线室
电器元件
柜内常用一次电器元件(主回路设备)常见的有如下设备:
电流互感器简称CT[如:LZZBJ9-10]
电压互感器简称PT[如:JDZJ-10]
接地开关[如:JN15-12]
避雷器(阻容吸收器)[如:HY5WS单相型;TBP、JBP组合型]
隔离开关[如:GN19-12、GN30-12、GN25-12]
高压断路器[如:少油型(S)、真空型(Z)、SF6型(L)]
高压接触器[如: JCZ3-10D/400A型]
高压熔断器[如:RN2-12、XRNP-12、RN1-12]
变压器[如:SC(L)系列干变、 S系列油变]
高压带电显示器[DXN-Q型,DXN-T型]
绝缘件[如:穿墙套管、触头盒、绝缘子、绝缘热缩(冷缩)护套]
高压电抗器[如串联型:CKSC和起动电机型:QKSG]
负荷开关[如:FN26-12(L)、FN16-12(Z)]
高压单相并联电容器[如:BFF12-30-1] 等等
柜内常用的主要二次元件(又称二次设备或辅助设备,是指对一次设备进行监察、控制、测量、调整和护的低压设备),常见的有如下设备:
继电器,电度表,电流表,电压表,功率表,功率因数表,频率表,熔断器,空气开关,转换开关,信号灯,电阻,按钮,微机综合保护装置等等。
五防步骤:
1、高压开关柜内的真空断路器小车在试验位置合闸后,小车断路器无法进入工作位置。(防止带负荷合闸)
2、高压开关柜内的接地刀在合位时,小车断路器无法进合闸。(防止带接地线合闸)
3、高压开关柜内的真空断路器在合闸工作时,盘柜后门用接地刀上的机械与柜门闭锁。(防止误入带电间隔).
4、高压开关柜内的真空断路器在工作时合闸,合接地刀无法投入。(防止带电合接地线)
5、高压开关柜内的真空断路器在工作合闸运行时,无法退出小车断路器的工作位置。(防止带负荷拉刀闸)
这个检验过程整套下来也是很费时/费力的一件事情,幸好,我们的伙伴们有着丰富的质检经验,经过检测,每项指标都符合出厂要求,结果就是每个环节都很顺利完成。

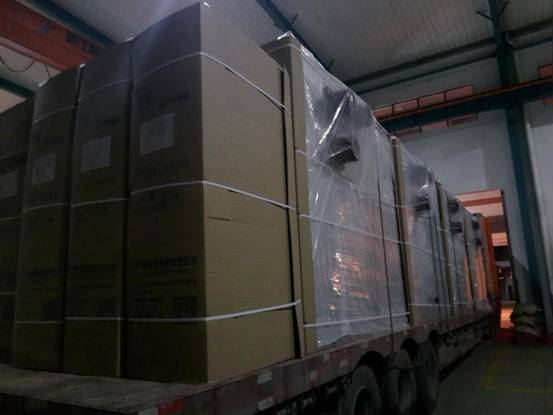

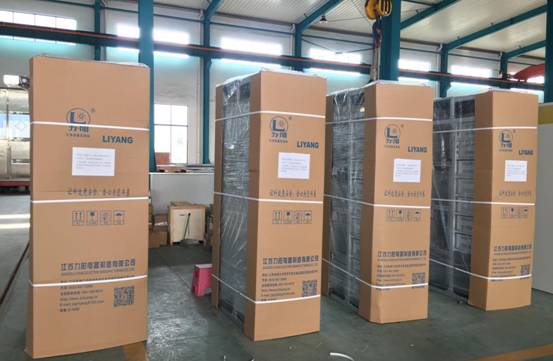

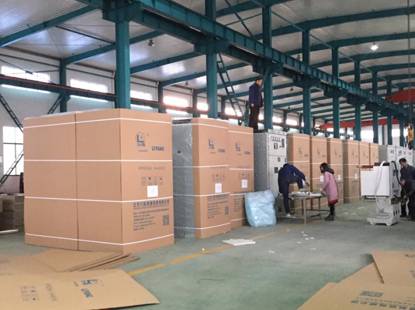

再看看我们为高压柜量身定做的外包装设计,真的很规范,也很大气了。
每每到了发货时,我总有许多的感慨。无论从产品的积累,团队的成长,公司的发展哪个层面来看,大家的群策群力,精诚团结都成为了企业成长过程中不可或缺的一环。感谢大家为力阳贡献的青春力量。最后祝愿我们的产品得到更多客户的信赖与认可!
