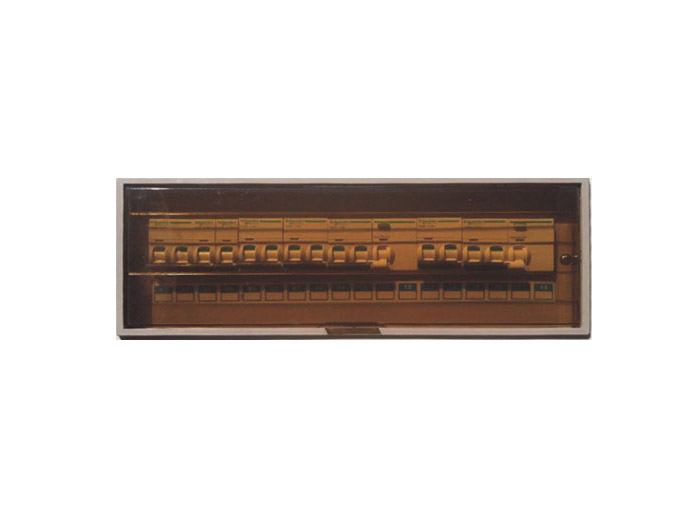

PZ30系列终端组合式配电箱（简称：配电箱），符合GB7251.1及JB/T7121《模数化终端组合电器》等标准。配电箱采用钢塑结构的形式，外壳用优质冷轧钢板制成，箱体基座采用钢结构并镀覆，端盖采用阻燃工程塑料注塑制成且配有透明聚碳酸脂防护罩。配电箱既有塑料艺术美感，又有钢结构的坚固，透明罩使开关电器的工作状态一目了然。配电箱内的电器元件全部采用模数化电器元件，元件宽度均以9mm为模数。安装于顶帽形轨道上, 可根据用户需要配制小型断路器，各种断路器任意组合，安装轨道高低可调节,特别对暗装式 更为方便。拆装迅速方便、开关元件手柄外露，带电及其它部分遮盖于上盖内部，打开门可方便地操作，使用安全可靠，箱内设置三相汇流排及N线PE线接线排，箱体上下、左右及背后均设置进出线孔，便于接线。构成美观，豪华，强度高，耐撞击的配电箱，可以根据客户的具体需求进行设计生产，从而满足大家不同的需要。

PZ30终端组合电器适用于额定电压220V或380V，负载总电流量不大于100A的单相三线或三相五线的末端电路中，作为对用 电设备进行控制，对过载、短路过电压和漏电起保护作用的一种成套装置。可以广泛应用于高层建筑、宾馆、住宅、车站、港口 机场、医院、影剧院、大型商业网点和工矿企业等。

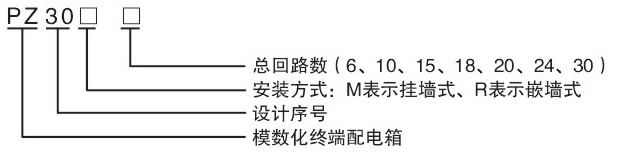

安装方式：明装式（挂墙式）和暗装式（嵌墙式）二种。接线方式：TN系统。按总回路数可分为6、10、15、18、20、24、30回路。额定电流32A、50A、63A。

布置紧凑合理，安装，拆卸，维修均很方便，箱体结构紧凑、安装面积小，既可明装、也可暗装，安装轨可沿水平方向和深浅高度进行调整，从而使外壳上箱盖与墙面之间达到理想的配台位置。

外形艺术化、使用安全化，在国内外已被广泛应用。主要特点是采用电器尺寸模数化、安装轨道化、外形艺术化、使用安全化，在国内外已被广泛应用。

技术成熟，原理简单，主要组成部分：各种开关元器件、壳体、透明门、上盖、零排、保护接地排、绝缘导线等。

安全性好，箱型是户内封闭式配电箱，采用专用型材组装式结构，壳体采用厚度为1.2mm的冷轧钢板，具有重量轻，强度高等特点。塑料小门采用防火树脂材料，能有效防止火势蔓延。内装电器元件均采用宽度为18mm模数的电器，安装于标准导轨上。可根据需要任意组合，拆装方便，开关元件手柄外露，带电部分被遮盖在上盖内部，打开门可方便操作。

防护性能好，具有防漏电、触电、短路、过载等多种保护装置。

保护性能好，箱门用多股软通编织线与箱内PE点连接，整个箱体结构形成了连续的保护电路。

外观美观，箱体表面采用环氧粉末静电喷涂，均匀美观利于防腐，附着力强，质感好，外观给人感觉舒服，内部结构件采用镀锌工艺，具有一定的防腐蚀能力。

箱内采用优良导线和铜排，三相汇流排及N、PE接线排采用铜母线．规格为13×3mm。导线采用BV、BVR聚乙烯绝缘导线。三相汇流排和N、PE接线排绝缘支架采用阻燃ABS材料。

　　周围空气温度：不高于+40℃及不低于-10℃。并且24小时内平均温度不得高于35℃。

　　相对湿度：在最高温度+40℃时不超过50%。温度较低时允许有较高的相对湿度，例如：+20℃时为90%.要考虑到由于温度变化可能偶然产生的适度凝露。

　　安装地点：海拔高度不得超过2000m。

　　使用环境无强烈震动。

　　空气中无腐蚀金属和破坏电气绝缘的易燃、易爆气体与导电尘埃。

　　用户有特殊要求时与制造厂协商解决。

　　(1)配电箱的数量，尺寸，颜色、箱体的板厚及安装方式。

　　(2)配电箱的一次方案图、排列图及平面布置图。

　　(3)配电箱的二次原理图

　　(4)配电箱内电器元件的规格型号及数量。

　　(5)最好填写订货规范书，或者以技术协议的方式。

（1）自合同签订之日起，义务为买方提供售中 、售后服务，在产品制造过程中欢迎买方前来我公司会审和监制。

（2）专人免费对用户进行技术培训。

（3）已通过ISO9001质量认证，此体系对售后服务有完整的规定，我公司严格按此标准执行。
●指导安装并负责调试。
●设备质保一年。终生提供配件及维修服务，维修和零配件只收取成本费。
●公司以“用心服务、尽善尽美、悉查客户需求、超越客户期待”为服务宗旨。维修服务人员对用户进行服务，必须对完成的维修任务、解决问题的方法做出详细的记录，并将用户意见反馈至公司，对服务人员的工作质量实行严格的考核。
●公司定期回访用户，进一步提高用户操作和维护设备的水平。

（4）无论是在质保内或质保期外，承诺在接到用户通话后，5分钟内作出明确答复，或省内24小时（省外48小时）内到达买方，并做到故障不排除维修人员不撤离现场。

（5）专职的售后服务团队，对用户提出的服务要求作出快速反应。
