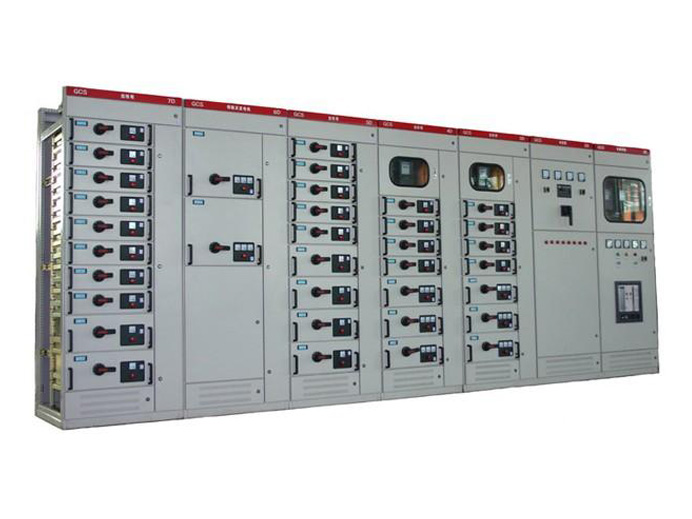

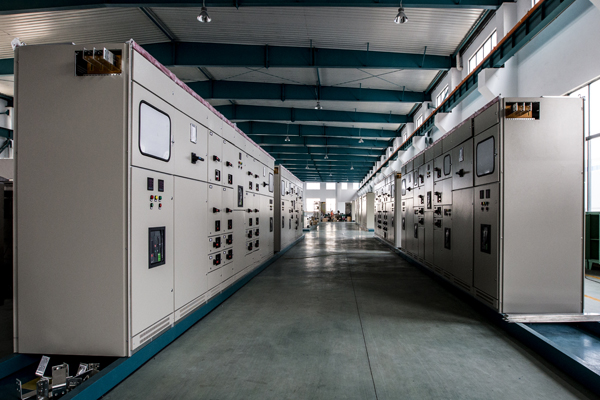

GCS交流低压抽出式开关柜

产品分类: GCS低压抽出式开关柜
    GCS型低压抽出式开关柜是原电力部、机械部两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制,为满足不断发展的电力市场对增容、计算机接口、动力集中控制、方便安装维修、缩短事故处理时间等需要,本着安全,经济、台理,可靠的原则设计的新型低压抽出式开关柜。符合国情、具有较高技术性能指标,产品具有分断、接通能力高、动热稳定性好,电气方案灵活、组台方能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜。
    订购热线:400-109-8919

      全密闭防腐型变压器

      GCS型低压抽出式开关柜是原电力部、机械部两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制,为满足不断发展的电力市场对增容、计算机接口、动力集中控制、方便安装维修、缩短事故处理时间等需要,本着安全,经济、台理,可靠的原则设计的新型低压抽出式开关柜。符合国情、具有较高技术性能指标,产品具有分断、接通能力高、动热稳定性好,电气方案灵活、组台方能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜。

      目前,GCS型低压抽出开关柜已被电力用户广泛选用。本装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高,要求与计算机接口的场所,作为三相交流频率50(60)Hz、额定工作电压为380V(400V)、(600V),额定电流4000A以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

      本装置符合IEC60439-1《低压成套开关设备和控制设备》、GB7251.1《低压成套开关设备和控制设备》等标准。


      结构特点

      柜体采用2.5mm冷轧钢板辊压而成。柜体结构由柜架、门、封板、隔板、安装支架等零部件组成。柜体的防护等级为IP30、IP40,可以按用户需要选用。

      (1)柜体

      1.开关柜的主结构采用8MF型钢,构架采用拼装和部分焊接的两种结构形式。主构架上均有安装模数孔E=20㎜。

      2.开关柜各功能室严格分开,其隔室主要分为功能单元室、母线室、电缆室,各单元的功能作用相对独立。

      (2)功能单元

        1.抽屉层高的模数为160㎜。分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列。单元回路额定电流400A及以下

        2.抽屉改变仅在高度尺寸上的变化,其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。

        3.每台MCC柜最多能安装11个一单元的抽屉或22个1/2单元的抽屉。其中一单元以上抽屉采用多功能后板

        4.抽屉进出线根据电流大小采用不同片数的同一规格片式结构的接插件。

        5.1/2单元抽屉与电缆室的转接采用背板式结构ZJ-2型转接件。

        6.单元抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式结构ZJ-1型转接件。

        7.抽屉单元设有机械联锁装置;抽屉面板具有分、合、试验、抽出等位置的明显等标志

      (3)母线

        母线全部采用TMY—T2系列硬铜排,铜排的连接部分进行搪锡,可以采用全长搪锡或选用全长镀银铜母线,这样提高了母线动热稳定能力和改善了接触面的温升。

        1.水平母线:水平母线置于柜后部母线隔室内。母线平置式排列使装置的动、热稳定性好,能承受80/176kA短路电流的冲击。3150A及以上为上下双层布置,2500A及以下为单层布置。

        2.垂直母线:用于抽屉柜的垂直母线采有“L”形硬铜搪锡母线。L形母线规格(mm):(高*厚)+(底*厚)(50*5)+(30*5),垂直PEN线或接地+中性线(PE+N)全部选用40*5。

        3.中性接地母线:采用硬铜排贯通,水平中性接地线(PEN)或接地+中性线(PE+N)选用规格如下表:

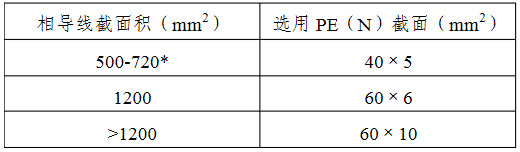

      选用规格表

       (4)柜体类型分为:固定柜、抽屉柜、固定分隔柜及混装柜(固定单元和抽屉单元)。

        柜体结构分为四个独立的功能单元:水平母线室、垂直母线室、功能单元室、电缆室。

       (5)功能单元隔离形式:全隔离或部分隔离。功能单元之间,隔室之间的分隔清晰可靠,不因某一单元的故障而影响其它单元工作,使故障局限在最小范围。

       (6)进出线形式:电缆/母线槽(桥),可柜顶、柜侧或柜底进出线。

       (7)开关柜按照用途分为:进线柜、PC柜、MCC柜、电容柜、计量柜、母线转接柜(PC柜和MCC柜统称为馈电柜)。

      全密闭防腐型变压器

      01

      结构紧凑,节省占地面积,在较小的空间里可容纳较多的功能单元,单台柜体所容纳的回路数较多,节省用户投资

      02

      提高转接件的热容量,较大幅度的降低由于转接件的温升给接插件,电缆头间隔板带来的附加温升。

      03

      抽屉单元设有完善机械连锁装置,确保操作人员的人身安全;MCC柜单柜的回路数最多至22回,充分考虑了大单机容量发电厂,石化系统等行业自动化电动门(机)群的需要;抽屉单元有足够数量的二次接插件(1单元及以上为32对,1/2单元为20对),可满足计算机接口和自控回路对接点数量的要求。

      04

      提高了主电路的动稳定能力,采用GCS柜专用的CMJ型组合式母线夹和绝缘支撑件,采用高强度、阻燃型的合成材料热塑成型,绝缘强度高,自熄性能好结构独特,只需调整积木式间块即可适用不同规格的母线。

      05

      开关柜与外部电缆的连接在电缆室中完成,电缆可以上下进出,零序电流互感器置电缆隔室内,使安装维修方便。

      06

      同一电源配电系统,可以通过限流电抗器匹配限制短路电流,稳定母线电压在一定的数值,还可部分降低对元器件短路强度的要求。

      07

      可以根据用户需要,选用性能更优良、技术更先进的新型电器元件时,因本装置具有良好的通用性,不会因更新的元器件造成制造和安装方面的困难。

      全密闭防腐型变压器

        周围空气温度不高于+40℃,不低于-5℃,24h内平均温度不得高于+35℃。

        户内安装使用,使用地点的海拔不得超过2000m。

        周围空气相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许有较大的相对,湿度(例如+20℃时为90%)应考虑到由于温度的变化可能会偶然产生凝露的影响。

        污染等级为3

        运输和储存过程中的温度为_25℃-+55℃,在短时间内(不超过24h)可达+70℃

        装置安装时与垂直面的斜度不超过5℃,且整组柜列相对平整(符合GBJ232-82标准);

        装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所;

        装置内使用的某些电器元件及附件不符合上述条件以及使用条件与正常条件不符时,由制造厂和用户协商解决。

      产品型号及技术参数

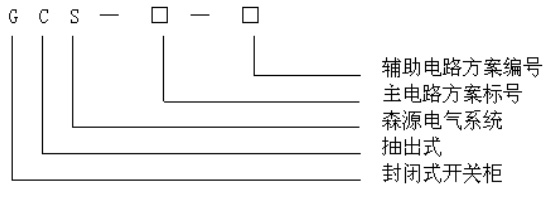

      (1)型号含义

      型号含义

      全密闭防腐型变压器

      序    号项    目单  位数    值
      1额定绝缘电压 V交流660(1000)
      2额定工作电压主电路V交流380(660)
      3辅助电路V交流380、220、24
      4V直流220、110
      5额定频率HZ50(60)
      6水平母线额定电流A≤4000
      7垂直母线额定电流A1000
      8额定峰值耐受电流KA105、176
      9额定短时耐受电流(1S)KA50、80

        (3)主电路方案

        装置主电路方案共32组118个规格,不包括由于辅助的控制与保护的变化而派生的方案和规格。主电路方案是征求了广大设计、制造、试验和使用部门的意见而选编的,包括了发电、供用电和其它电力用户的需要,额定工作电流为4000A及以下,适合2500KVA及以下的配电变压器选用。此外,为适应供用电提高功率因数的需要而设计了电容器械补偿柜:考虑综合投资的需要而设计了电抗器柜。

        (4)辅助电路方案

        GCS辅助电路图册是根据有关设计要求规定而编制的。共有辅助电路方案120个,交流操作部分共有63个方案,直流操作部分共有57个方案。直流操作部分的辅助电路方案,主要用于发电厂变电站的低压厂(所)用系统;在编制时,已考虑到适用于200MW及以下和300MW及以上容量机组低压厂用电系统,工作(备用)电源进线,电源馈线和电动机馈线的一般控制方式。交流操作部分的辅助方案主要用于厂矿企业及高层建筑的变电所的低压系统,在编制时选编了6种适用于双电源进线操作控制的组合方案,并设有操作电气联锁备用自投、自复等控制电器,工程设计中可以直接采用。


      吊运、安装、送电前的检查

        (1)吊运

        产品到达收货地点后,首先应当检查包装是否完整无损,发现问题应及时有关部门查找原因。对于不立即安装的产品,应根据正常使用条件的规定,置于适当的场所。柜体吊运时按作业标记要求,小心轻放,防摔等。

        (2)安装

        产品在安装时应按安装示意图进行,基础槽钢和螺栓由用户自备。安装基础平面要求平整,基础槽钢的水平误差为1/1000,总长偏差3mm。接好电缆后,装置底部应封闭,以防止小动物爬入柜内造成短路事故

        (3)送电前的检查

        1.检查柜面漆或其它覆盖材料(如喷塑)有否损坏,柜内是否干燥清洁。

        2.电器元件的操作机构是否灵活,不应有卡涩或操作力过大现象。

        3.主要电器的主辅触头的通断是否可靠、准确。

        4.抽屉或抽出式机构抽拉应灵活、轻便,无卡阻和碰撞现象。

        5.抽屉或抽出式结构的动、静触头的中心线应一致,触头接触应紧密。主、辅触头的插入深度应符合要求,机械联锁或电气联锁装置应动作正确,闭锁或解除均应可靠。

        6.抽屉与柜体间的接地触头应接触紧密,当抽屉推入时,抽屉的接地触头应比主触头先接触,拉出时程序相反。

        7.仪表的刻度整定、互感器的变化及极性正确无误。

        8.熔断器的熔芯规格应符合工程设计的要求。

        9.继电保护的定值及整定应正确,动作可靠。

        10.用1000兆欧表测量绝缘电阻值不得低于1MΩ。

        11.各母线的连接应良好,绝缘支撑件、安装件及其它附件安装应牢固可靠。

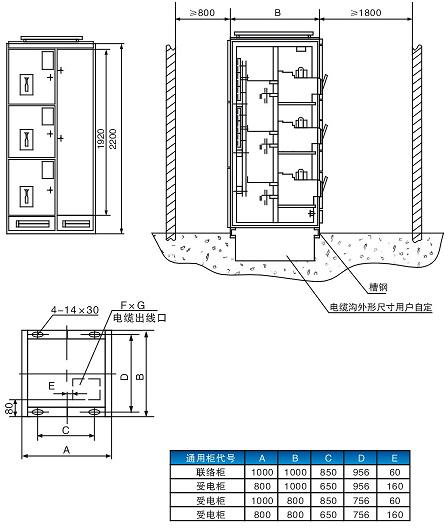

      受电、联络柜安装示意图

      受电、联络柜安装示意图

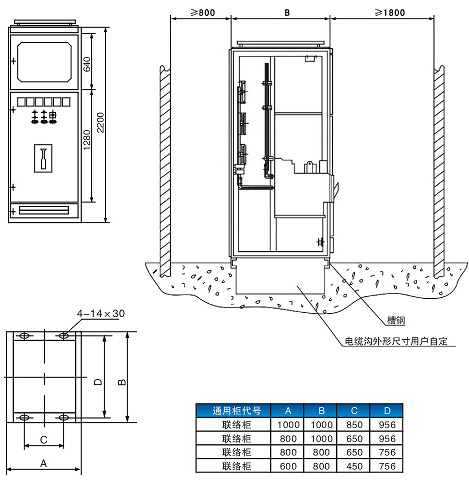

      PC柜安装示意图

      PC柜安装示意图

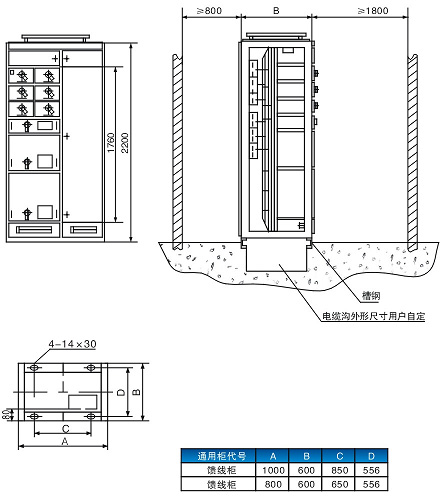

      MCC柜安装示意图

      MCC柜安装示意图

      使用、注意事项与维护

        (1)使用

        将抽屉插入到工作位置

        1.检查:抽屉柜内线路完好,断路器无损坏,接触器状态正常。

        2.确认断路器在分闸位置,抽屉柜面板上操作把手指示“移动”位置,将抽屉放入柜内导轨上,推入开关柜内。

        3.将操作把手插入操作孔中,顺时针方向转动把手,操作把手指示“工作位置”。然后合上主回路把手,合上断路器,面板上指示灯亮。

        将抽屉从工作位置抽出

        1.确认断路器在分闸位置,将抽屉柜面板上操作把手转动到“移动”位置。

        2.将抽屉拉出开关柜。

        (2)注意事项与维护

        1.GCS系列柜为不靠墙安装,正面操作,双面维修的低压配电柜,柜的维修通道及柜门,必须是考合格的专业人员方可进入或开启进行操作、检查和维修。

        2.空气断路器、塑壳断路器经过多次分、合,特别是经过短路分、合后,会使触头局部烧伤和产生碳类物质,使接触电阻增大,应按断路器使用说明书进行维护和检修。

        3.经过安装和维修后,必须严格检查各隔室之间、功能单元之间的隔离状况确已恢复,以确保本装置良好的功能分隔性,防止出现故障扩大。

      储存

      应储在干燥通风,温度在-30~+40℃的仓库中。严禁与化学药品、酸碱及蓄电池等保存同一仓库里。

      产品的成套性

      制造厂供货时应供下列文件及附件

      A.装箱清单

      B.产品合格证

      C.使用说明书

      D.出厂试验报告

      E.有关电气图纸

      F.柜门钥匙,操作手柄及合同单规定的备品备件。

      全密闭防腐型变压器

        (1)产品的全部型号包括主电路方案号和辅助电路方案号。

        (2)主电路系统组合顺序图

        (3)辅助电路电气原理图

        (4)所需产品总台数及柜体的颜色

        (5)柜内元器件清单,电路中电压、电流、时间等整定参数

        (6)需要母线桥(两列柜间母线桥和墙柜间母线桥)时需提供跨距和高度尺寸;

        (7)开关柜使用在特别环境条件时应在订货时提出;

        (8)需要其它特殊附件时应说明具体名称和数量;

      全密闭防腐型变压器

      (1)自合同签订之日起,义务为买方提供售中 、售后服务,在产品制造过程中欢迎买方前来我公司会审和监制。

      (2)专人免费对用户进行技术培训。

      (3)已通过ISO9001质量认证,此体系对售后服务有完整的规定,我公司严格按此标准执行。
      ●指导安装并负责调试。
      ●设备质保一年。终生提供配件及维修服务,维修和零配件只收取成本费。
      ●公司以“用心服务、尽善尽美、悉查客户需求、超越客户期待”为服务宗旨。维修服务人员对用户进行服务,必须对完成的维修任务、解决问题的方法做出详细的记录,并将用户意见反馈至公司,对服务人员的工作质量实行严格的考核。
      ●公司定期回访用户,进一步提高用户操作和维护设备的水平。

      (4)无论是在质保内或质保期外,承诺在接到用户通话后,5分钟内作出明确答复,或省内24小时(省外48小时)内到达买方,并做到故障不排除维修人员不撤离现场。

      (5)专职的售后服务团队,对用户提出的服务要求作出快速反应。

      (6)售后服务电话:400-1098-919
