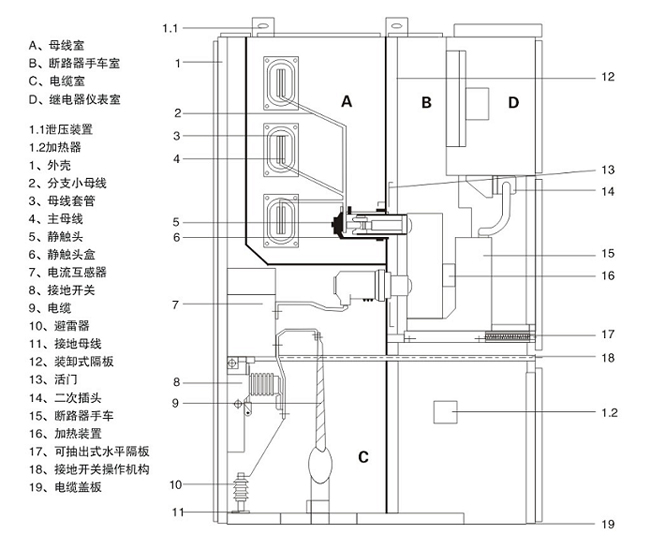

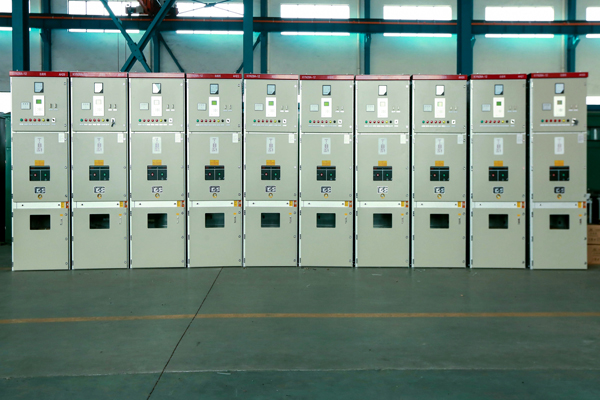

结构特点

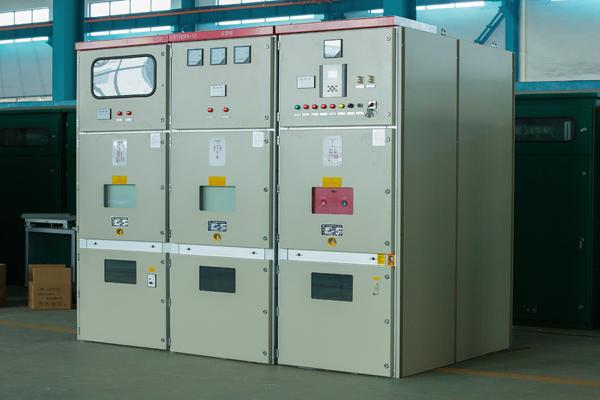

　　开关柜是由固定的柜体和可抽出部分(手车)两大部分构成，柜体外壳和各功能单元的隔板均采用敷铝锌钢板经数控机床加工和多重折弯之后组装而成。开关柜的外壳防护等级达到IP4X，各隔室的防护等级为IP2X。

（1）柜体

　　开关柜的外壳和隔板是由敷铝锌钢板经数控机床加工，整个柜体不仅具有精度高、很强的抗腐蚀与抗氧化作用，而且由于采用多重折边工艺使柜体与其他同类设备柜体相比，整体重量轻、机械强度高。柜体采用组装式结构，用拉铆螺母和高强度的螺栓连接而成，加工生产周期短、零部件通用性强、占地面积少，便于组织生产。开关柜被分隔成母线室、断路器手车室、电缆室、继电器仪表室(低压室)，每一隔室外壳均独立接地。开关柜的门采用喷塑工艺，使其表面抗冲击、耐腐蚀，保证了外形的美观。

　　1、母线室

　　母线由绝缘套管支撑从一个开关柜引至另一个开关柜，通过分支母线和静触头盒相连接。主母线与联络母线为矩形截面的圆角铜排。用于大电流负荷时需要用两根矩形母线。全部母线用热缩套管覆盖。全绝缘母线系统极大地减少母线室内部故障的发生几率。排列各柜体的母线室互相隔离，万一柜内发生内部故障，游离气体可以通过泄压板泄放，游离气体不会导入相邻柜体，避免故障蔓延。

　　2、断路器手车室

　　A、断路器室

　　在断路器室安装了供断路器手车滑行的导轨。手车能在工作位置、试验/隔离位置之间移动。活动帘板由金属板制成，安装在手车室的后壁上。手车从隔离/试验位置移动至工作位置过程中，装在静触头的活动帘板自动地打开，反方向移动手车，活动帘板自动闭合，把静触头盒封闭起来，从而保障了操作人员不触及带电体。手车在开关柜的门关闭情况下被操作，通过观察窗可以看到手车在柜内所处的位置，同时也能看到手车上ON(断路器合闸)/OFF(断路器分闸)操作按钮和ON/OFF机械位置指示器以及储能/释能状况指示器。

　　B、可抽出式断路器手车

　　车架由钢板组装而成，手车上装有真空断路器和其它辅助设备。带有弹簧触指系统的一次动触头通过臂杆装在断路器的出线端子上，断路器操动机构的控制按钮和分合闸位置指示等均设在手车面板上，以方便操作。手车进入开关柜内到达隔离/试验位置时，手车外壳与开关柜接地系统可靠接通，仪表保护和控制线路也通过二次插头与开关柜连通。

　　3、电缆室

　　电缆隔室的后壁可安装电流互感器，电压互感器、接地开关，电缆室内也能安装避雷器。手车到隔离位置后，操作接地开关(如有)前门可以打开或水平隔板移开后，施工人员就能从正面进入开关柜安装电缆，在电缆室内设有特定的电缆连接导体，可并接1-6根单芯电缆，同时在其下部还配制可拆卸的金属封板，以提供现场施工的方便。

　　4、继电器仪表室

　　仪表隔室内可装继电器等保护元件、仪表、带电监察指示器以及特殊要求的二次设备。控制线铺敷设在足够空间并有金属盖板的线槽内，左侧线槽是为控制小母线的引进和引出预留的。仪表隔室的侧板上还留有小母线穿越孔位以便施工。

　　（2）手车

　　手车骨架采用钢板经数控机床加工后铆(焊)接而成。均采用蜗杆摇动推进和退出,根据使用用途，手车可分为断路器手车、电压互感器手车、计量手车、隔离车等。各类手车按模数，积木式变化，同规格手车可以百分之百自由互换。手车在柜内有隔离/试验位置和工作位置，每一位置均设有定位装置，以保证手车处于以上特定位置时不能随便移动，而移动手车时必须解除位置闭锁，断路器手车在移动之前须使断路器先分闸，并且断路器在合闸状态下，断路器车无法移动(摇出)。手车当需要移开柜体时，用一只专用运转车，就可以方便取出，进行各种检查、维护;采用中置式，整个小车体积小，检查、维护都极方便。

　　（3）断路器

　　断路器一般采用国产的VS1(ZN63)A或VD4真空断路器，断路器总体结构采用操动机构和灭弧室前后布置的形式，主导电回路部分为三相落地式结构，真空灭弧室纵向安装在一个管状的绝缘筒内，绝缘筒由环氧树脂采用APG工艺浇注而成，因而它特别抗爬电。这种结构设计大大地减小粉尘在灭弧室表面的聚积，不仅可以防止真空灭弧室受到外部因素的损坏，而且可以确保即使在湿热及严重污秽环境下也可对电压效应呈现出高阻态。

　　1、操动机构

　　操动机构是平面布置的弹簧储能式操动机构，具有手动储能和电动储能功能，操动机构置于灭弧室前的机构箱内，断路器的机构箱同时用作操动机构的构架。机构箱被四块中间隔板分成五个装配空间，期间分别装有操动机构的储能部分、传动部分、脱扣部分和缓冲部分，前部设有合分按钮、手动储能操作孔、弹簧储能状态指示牌、合分指示牌。这样，灭弧室和机构前后布置组成一个整体，使两者更加吻合，减少不必要的中间传动环节降低了能耗和噪声，使断路器的功能更加可靠。

　　2、灭弧室

　　断路器配用中间封接式陶瓷或玻璃真空灭弧室，采用铜铬触头材料，杯状纵磁场触头结构，其触头的电磨损速率小，电寿命长，触头的耐压水平高，介质绝缘强度稳定，弧后恢复速度快，截流水平低，开段能力强。

　　（4）接地开关

　　1、操动机构主要采取手动操作，在特殊情况也可以加装操作电动机。操动机构连杆上安装机械联锁机构，与断路器手车进行联锁，另外还可以加装闭锁电磁铁，实现电气联锁。

　　2、JN15-12/31.5型接地开关适用于KYN28A型柜，配备手动操作机构，具有短路电流关合能力。

　　（5）防止误操作的“五防”联锁装置

　　1、防止误分合断路器:断路器手车必须处于工作位置或试验位置时，断路器才能进行合、分闸操作。

　　2、防止带负荷移动断路器手车:断路器手车只有在断路器处于分闸状态下才能进行拉出或推入工作位置的操作。

　　3、防止带电合接地刀:断路器手车必须处于试验位置时，接地刀才能进行合闸操作。

　　4、防止带接地刀送电:接地刀必须处于分闸位置时，断路器手车才能推入工作位置进行合闸操作。

　　5、防止误入带电间隔:断路器手车必须处于试验位置，接地刀处于合闸状态时，才能打开后门;没有接地刀的开关柜必须在高压停电后(打开后门电磁锁)，才能打开后门。

　　6、手车在工作位置，二次插头被锁定，不能被拔除。

　　（6）带电显示装置

　　如果用户有所需求时，开关柜内可设有检测一次回路运行的可选件即带电显示装置。该装置由高压传感器和可携带式显示器两单元组成，经用户外接导线连接一体。该装置不仅可以提示高压回路带电状况，而且还可以与电磁锁配合，实现强制闭锁开关手柄、柜门，达到防止带电关合接地开关、防止误入带电间隔，从而提高配套产品的防误操作性能。

　　（7）加热器

　　为了防止在高湿度和温度变化较大的气候环境中产生凝露带来之危险，在断路器室和电缆室内分别装设加热器，以便在上述环境之中使用和防止腐蚀发生。

　　（8）泄压装置

　　在手车室、母线室、电缆室的上方设有泄压装置，当断路器或主母线、电缆室内发生内部故障电弧时，伴随电弧的出现，开关柜内部气压上升，达到一定的压力后，顶部装置的压力释放金属板将被自动打开，释放压力和排泄气体，以确保操作人员和开关柜安全。

　　海拔高度：h<1000m。

　　环境温度：-10℃<T<+40℃。< p>

　　环境湿度：日相对湿度平均值95%及以下，月相对湿度平均值90%及以下。

　　地震烈度不超过8度

　　无严重污秽、化学腐蚀及剧烈振动。

特殊使用条件

　　当开关柜安装在海拨高度大干1000m地区时，则订货时必须与制造厂协商采用必要的加强绝缘措施。

　　环境最高温度超过+40℃时，开关柜的额定载流能力将按一定系数降低，在订货时必须得到制造厂的确认

　　当开关柜运行在高湿度和(或)温度变化较大的气候环境中，必须采取特殊的防凝露措施。

　　其它特殊要求，请在订货时协商

产品型号及技术参数

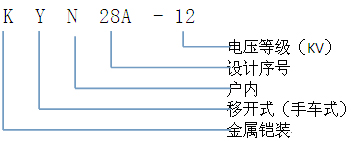

（1）型号含义

*电流互感器的短路容量应单独考虑

*注：20KA、25KA、31.5KA、t=0.3S、t’=180S、40KA、t=180S、t’=180S

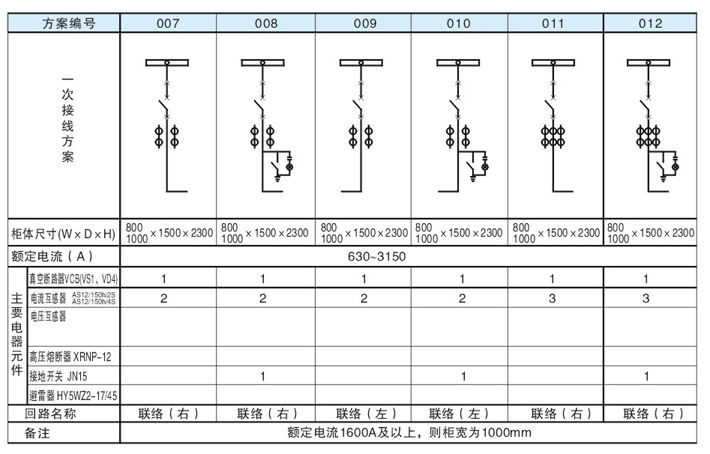

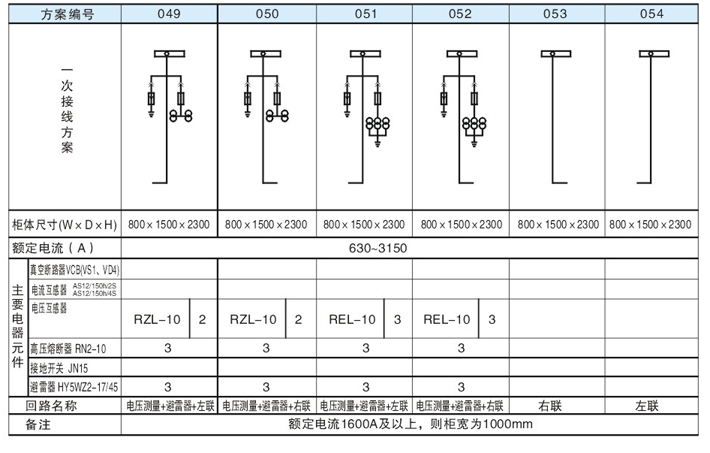

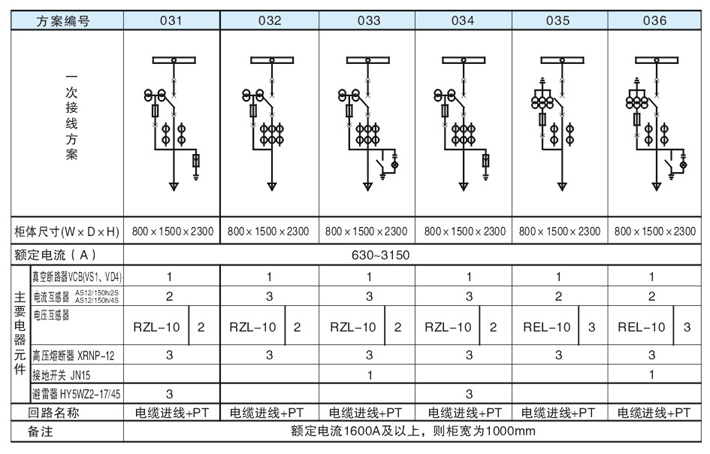

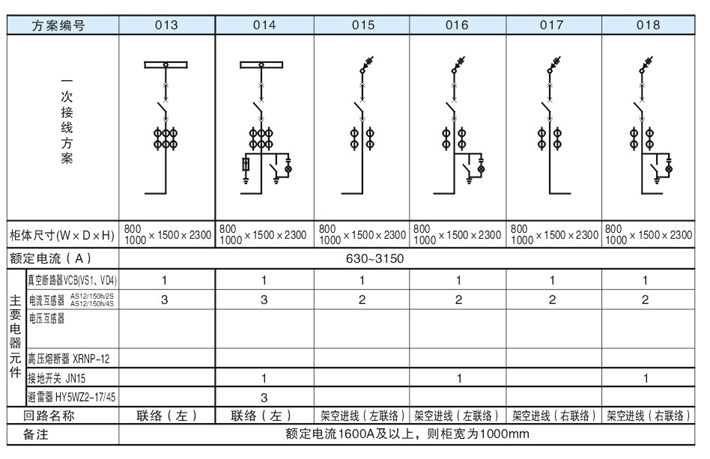

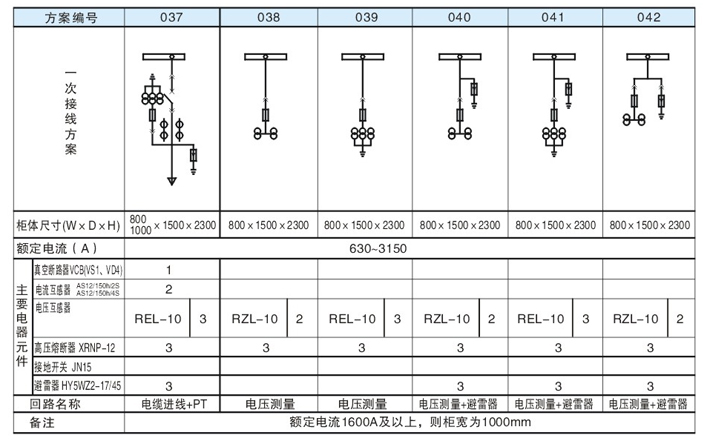

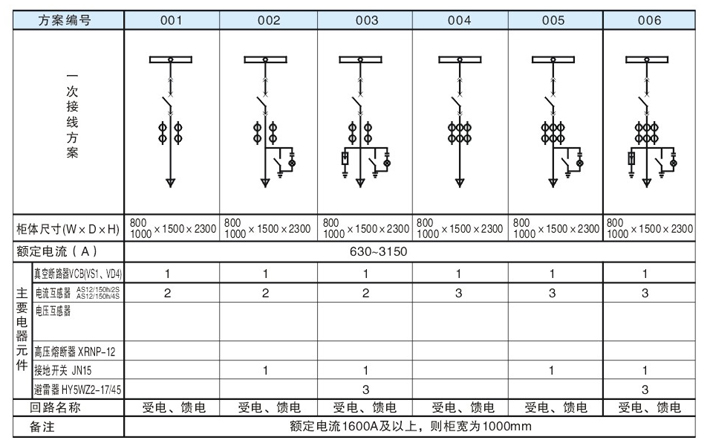

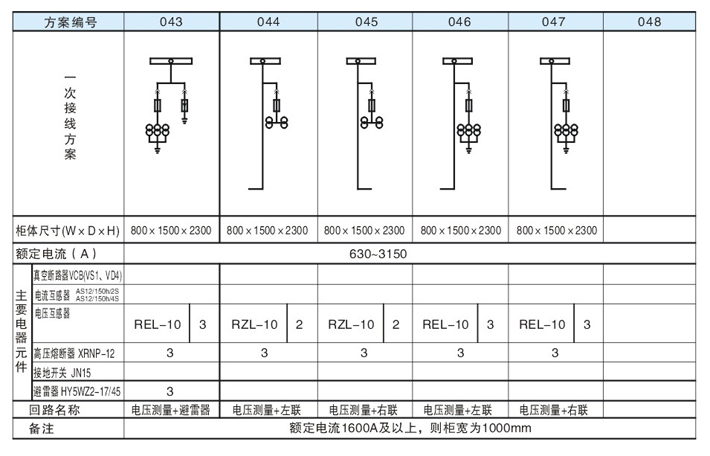

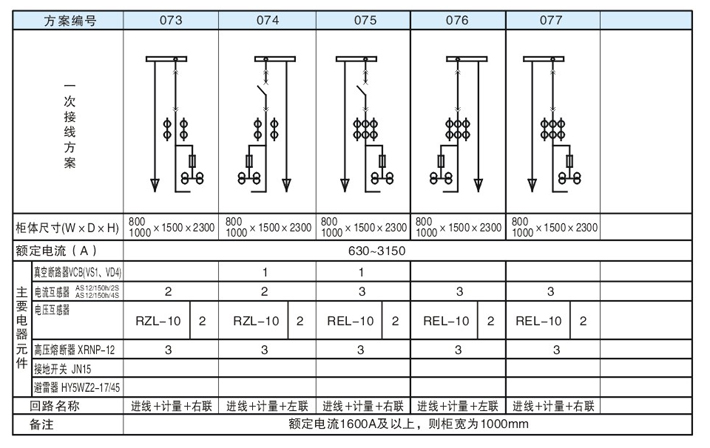

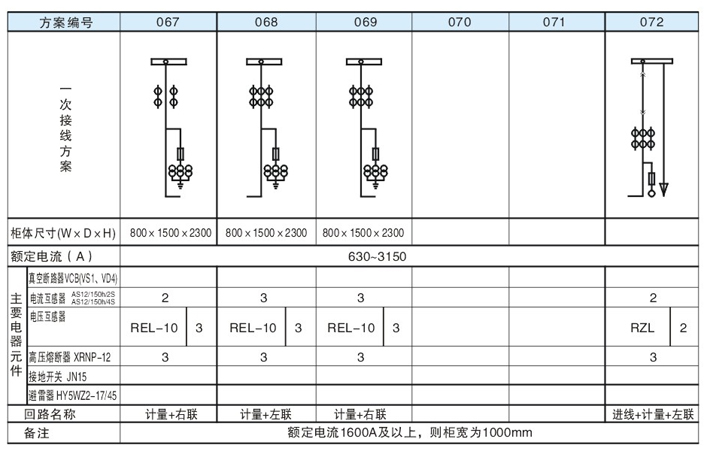

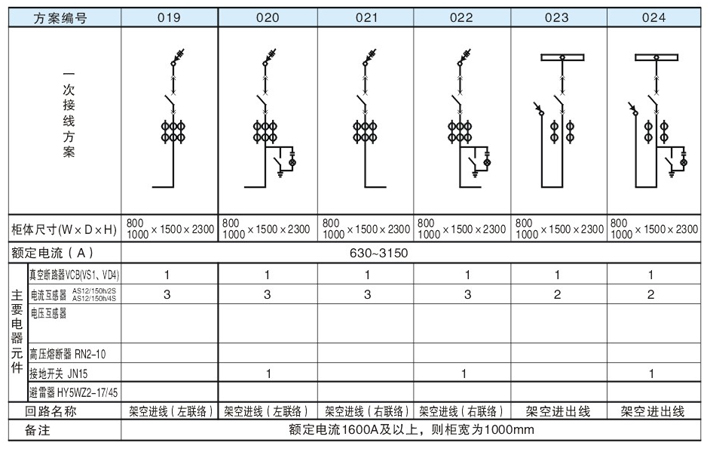

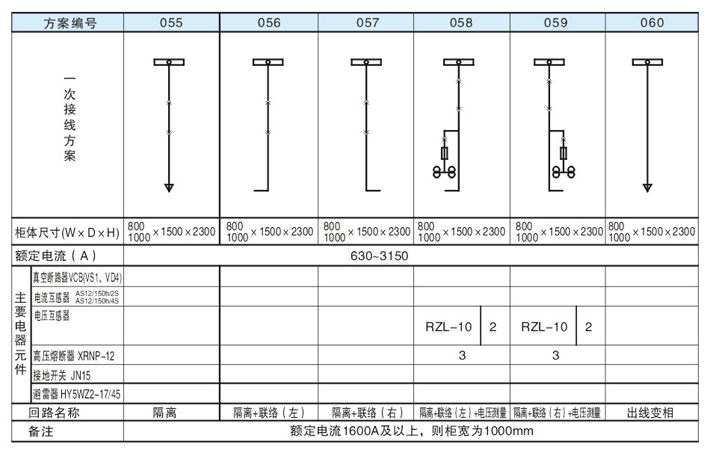

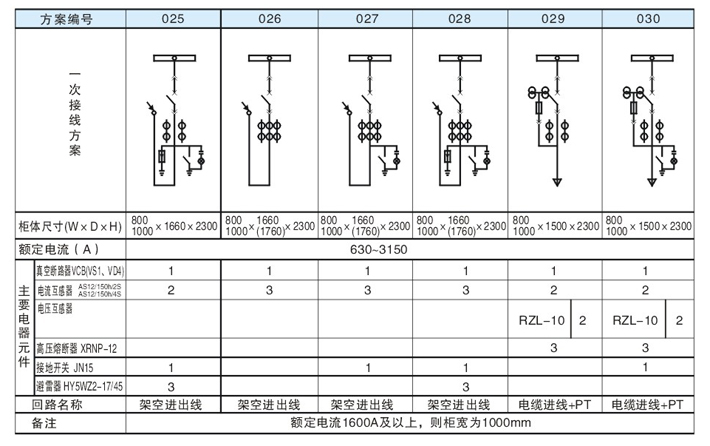

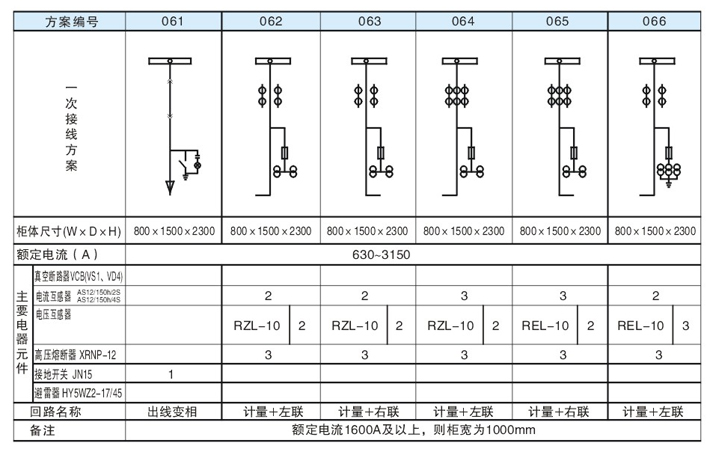

主回路一次方案

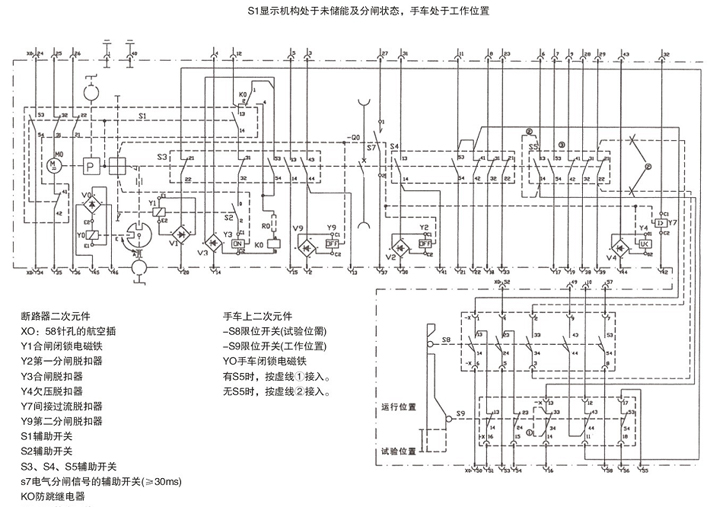

（4）VD4手车电气控制接线图

吊运、安装 、调试

　　（1）吊运

　　吊运前按规定进行开箱前的检查。用特定的运输工具如吊车或叉车，严禁用滚筒撬棍，柜体吊运时按作业标记要求，小心轻放，防震等。

（2）安装

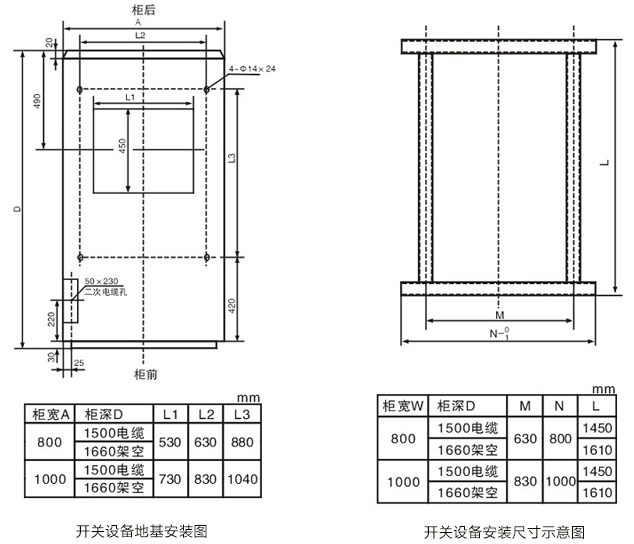

开关设备安装基础示意图

　　1、开箱检查

　　用户在开箱前，应对开关柜的安装及运输过程中是否损伤进行检查，开箱应在干燥不受淋雨的场所进行,拆箱时注意保护产品，避免损伤。

　　开箱后及时进行外观检查，检查各元件有无破损，有无进水或严重受潮现象，检查配件是否与装箱单或订货单相符，在确认无误后，方可进行安装。

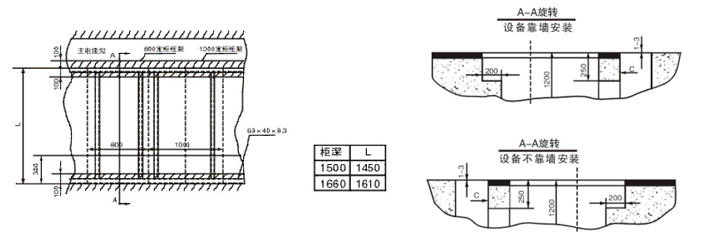

　　2、开关柜的安装尺寸与基础安装尺寸

　　3、柜体单列时，柜前走廊以2.5米为宜;双列布置时，柜前操作走廊以3米为宜;按工作需要与图纸标明，将开关柜连至它们特定的位置，如果一排较长的开关柜排列(10台以上)，拼柜工作应从中部开始;当开关柜已安全组合(拼接)好时，可用M12地脚螺栓将其与基础构架相连或用电焊与基础焊牢。

　　4、母线的安装

　　开关设备中的母线采用矩形母线，且分段形式，当选用不同电流时所选用的母线只是数量规格不一，因而在安装时必须遵照下列的步骤：a.用清洁干燥的软布擦楷母线，检查绝缘套管有否损伤，在连接部位涂上导电膏或者中性凡士林;b.一个柜接一个柜地安装母线，将母线段和对应的分支小母线接在一起栓接时应插入合适的垫块，用螺栓拧紧。

　　5、电缆的安装

　　按开关柜的一次方案图和二次接线图，在规定的位置，连接好电缆线，封堵好电缆孔。

　　6、开关柜接地装置的安装

　　a.用预设的连接板将各柜的主接地母线连接在一起；b.在开关柜内部联接所有接地的引线；c.将接地闸刀的接地线与开关柜主接地母线连接；d.将开关柜主接地母线与接地网相连。

　　（3）调试

　　1、安装结束后，清除柜子上的灰尘，用工频耐压法检查真空灭弧室的真空度(断路器分闸，在断口间施加工频42kV\1min)

　　2、用手动方式按规程操作断路器进行储能，合闸和分闸，观察储能状态，分合指示位置是否正常。(注：装有闭锁装置的断路器必须在二次回路通电后才能进行手动操作)

　　3、用操作电源操作断路器进行储能，合闸和分闸，观察储能状态，分合指示位置是否正常。手车式断路器按如下步骤操作：将推进手柄插入孔中，顺时针摇动为推进，逆时针摇动为退出。推行总行程约为200mm在分闸状态下，应顺利进入工作位置或实验位置，请中速转动手柄圈，当听到“嗒”的一声时即为到位(切忌用力过大而损伤推进结构)，同时接通相应位置指示回路。

使用、使用注意事项、日常维护

　　(1)送电操作程序：

　　1、通过转运小车将断路器手车(或PT手车、隔离手车、熔断器手车)推入开关柜;手车进柜时将手车的左右把手同时向内拉至把手Ⅱ位置并将手车推入开关柜的试验位置，然后将手车的左右把手同时向外推至把手Ⅰ位置，使手车推进机构与开关柜可靠锁定。

　　2、将手车的二次插头插入开关柜的二次插座内，并用扣件锁定;。

　　3、关闭开关柜后门(电缆室门)和前门(断路器室门);打开接地刀操作活门，用接地刀操作手柄(逆时针方向)打开接地刀，抽出接地刀操作手柄关闭接地刀操作活门，并确认接地刀处于分闸状态。

　　4、检查仪表室内的控制、合闸、信号、交流及母线电压等电源开关(或二次熔断器)处于合闸状态，并测量电源电压属于正常范围后，关闭仪表室门。

　　5、用就地或远方操作方式控制操作(处在开关柜试验位置的)断路器合、分各一次，确认断路器控制回路接线及信号回路显示正确。

　　6、打开手车机构操作活门，用手车推进摇把(顺时针方向)将手车推入开关柜工作位置(手车到达工作位置时会发出“卡嗒”的扣锁响声)，取出手车推进摇把并关闭手车机构操作活门。

　　7、用就地或远方操作方式控制操作(处在开关柜工作位置的)断路器合闸。

　　8、检查开关柜的带电显示器A/B/C三相指示灯亮，此时开关柜已处于高压带电状态，测量或观察微机保护装置显示的母线电压及出线电流是否处于正常范围。

　　（2）停电操作程序：

　　1、用就地或远方操作方式控制操作(处在开关柜工作位置的)断路器分闸。

　　2、检查开关柜的带电显示器A/B/C三相指示灯熄灭。此时开关柜已处于高压出线侧断电，但高压母线侧仍然处于带电状态(热备用状态)。

　　3、打开手车机构操作活门，用手车推进摇把(逆时针方向)将手车退出到开关柜试验位置(手车到达试验位置时会发出“卡嗒”的扣锁响声)，取出手车推进摇把并关闭手车机构操作活门。

　　此时断路器处于开关柜试验位置，属于停电待用状态(冷备用状态)。再次送电时可省略送电操作程序的第1、2、3项操作步骤。

　　（3）手车拉出柜外的操作程序：

　　1、断路器手车(或PT手车、隔离手车、熔断器手车)需要拉出柜外时，应首先完成停电操作程序的所有步骤。

　　2、需要进行接地刀合闸操作时，应先打开接地刀操作活门，用接地刀操作手柄(顺时针方向)使接地刀合闸，抽出接地刀操作手柄并确认接地刀处于合闸状态。(如不需要接地刀合闸操作，可不进行此项操作)

　　3、打开开关柜前门(断路器室门)，拔掉手车的二次插头。

　　4、将手车转运小车放置并锁定在开关柜前指定位置;将手车的左右把手同时向内拉至把手Ⅱ位置，并将手车拉出至转运小车上，将手车的左右把手同时向外推至把手Ⅰ位置与转运小车锁孔可靠锁定。

　　⑤检查开关柜内的上、下静触头防护活门处于自动闭合位置，关闭开关柜前门(断路器室门)。

　　（4）高压电缆室停电检修操作程序：

　　1、完成停电操作程序的所有步骤。

　　2、打开接地刀操作活门，用接地刀操作手柄(顺时针方向)使接地刀合闸，抽出接地刀操作手柄并确认接地刀处于合闸状态。此时电缆出线侧已处于安全接地状态。

　　3、打开开关柜后门(电缆室门)，用高压验电装置检测并确认电缆室内的所有导电部分完全处于停电状态后，检修人员才可进入高压电缆室进行工作。

　　（5）高压母线室停电检修操作程序：

　　1、完成停电操作程序的所有步骤。

　　2、再次确认进线柜和分段开关柜断路器手车已处于试验位置或柜外隔离位置，并确认进线电缆或母线已处于完全停电状态。

　　3、打开高压母线室的后盖板或顶板，用高压验电装置检测并确认母线室内的所有导电部分完全处于无电压状态后，检修人员才可进入高压母线室进行工作。

　　4、重要提示：一次系统如有两个电源进线开关和一个母联开关时，电源进线柜、备用进线柜和母联开关柜之间应有电气连锁。

　　电源进线柜(1#进线柜)或备用进线柜(2#进线柜)同时投入运行时：

　　a.母联开关柜严禁合闸，母联开关应处于分闸隔离(试验位置)状态。

　　b.电源进线柜(1#进线柜)单独为Ⅰ段主母线供电;

　　c.备用进线柜(2#进线柜)单独为Ⅱ段主母线供电。

　　电源进线柜(或备用进线柜)其中一台单独投入运行时，母联开关柜才能合闸。母联开关柜合闸后，电源进线柜(1#进线柜)或备用进线柜(2#进线柜)可同时为Ⅰ段和Ⅱ段主母线供电。

　　（6）使用注意事项

　　1、操作程序的每一项步骤完成后，必须确认开关柜及手车部件处于正常状态后，才能进行下一步骤的程序操作。以上程序在操作过程中，如遇到任何阻碍，不可强行操作，应首先检查操作程序是否正确，并检查和排除其他故障后，才可继续进行操作。

　　2、如用户或设计对控制和操作方式有特殊要求时，应按设计要求进行控制和操作。

　　3、开关柜送电顺序：计量或母线PT柜—进线柜—出线柜;开关柜停电顺序：出线柜—进线柜—计量或母线PT柜

　　4、PT手车、隔离手车、熔断器手车进行进柜或出柜操作时可省略有关接地刀的操作步骤。

　　5、断路器手车上的手动合闸、分闸按钮以及手动储能装置只在调试或检修时使用。

　　6、用户在通电运行过程中，应随时巡查和记录设备运行状况，如发现设备异常现象(如元器件非正常发热或有异常响声等等)，应及时停电检修。

　　以上操作程序是KYN28-12高压开关柜“五防”联锁(也称防误联锁)的基本操作程序，用户单位还应严格按照所属供电管理部门“安全操作规程”的有关规定进行相关程序的操作。
