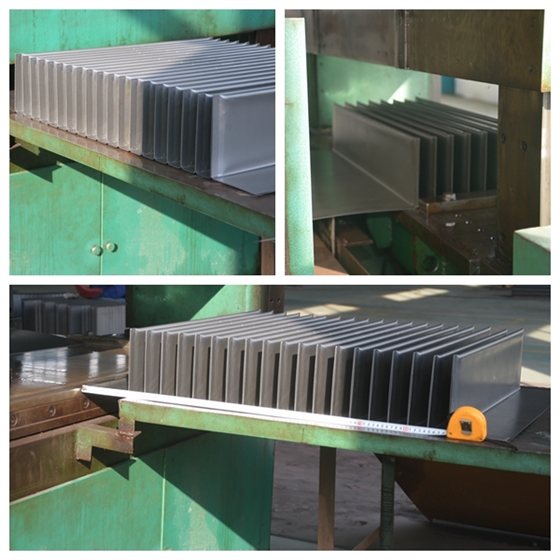

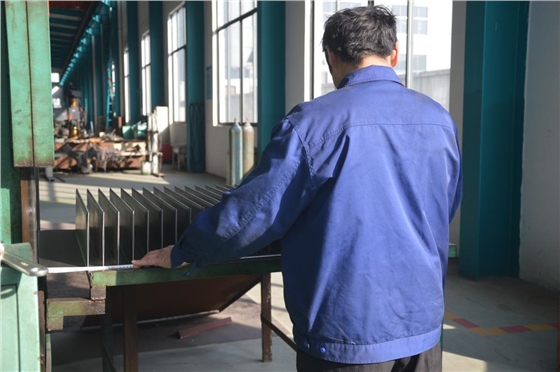

今天,很难得的一个契机,让小力在力阳钣金车间看到了变压器波纹散热片的完成过程!一张普通的钢板在很短的时间内通过力阳钣金车间的师傅对折弯机设定好的程序,变成了页数不等的波纹散热片!
要说到波纹散热片,那可是LY系列油浸式变压器不可缺少的重要组成部分,波纹散热片的页数严格参照力阳设计部工程师的设计图纸进行制作!听车间的师傅说:一台成品变压器需用4组(2长2短)散热片,而变压器容量的大小决定了散热片页数的多少,也就是说容量越大则散热片的页数则相应增加!
变压器波纹散热片的作用也是不容小觑的,力阳电器设计的油浸式变压器采用的是自然油循环自然冷却也叫作油浸自冷式;
波纹散热片的性能特点:
a、力阳油浸式变压器低压绕组除小容量采用铜导线以外,一般都采用铜箔绕抽的圆筒式结构;高压绕组采用多层圆筒式结构,使之绕组的安匝分布平衡,漏磁小,机械强度高,抗短路能力强。
b、铁心和绕组各自采用了紧固措施,器身高、低压引线等紧固部分都带自锁防松螺母,采用了不吊心结构,能承受运输的颠震。
c、线圈和铁心采用真空干燥,变压器油采用真空滤油和注油的工艺,使变压器内部的潮气降至最低。
d、油箱采用波纹片,它具有呼吸功能来补偿因温度变化而引起油的体积变化,所以该产品没有储油柜,显然降低了LY系列油浸式变压器的高度。
e、由于波纹片取代了储油柜,使变压器油与外界隔离,这样就有效地防止了氧气、水份的进入而导致绝缘性能的下降。
