光伏发电站是以光伏发电系统为主的发电站。光伏发电站设计，根据逆变器的输入端直流电压要求，将一定数量的光伏组件组成串，通过直流汇流箱多串汇集，经逆变器逆变与升压变压器升压成符合电网频率和电压要求的电源。这种由一定数量的光伏组件-直流汇流箱-逆变器-就地升压变压器的集合构成为一个发电单元，光伏电站就是由多个光伏发电单元组合而成的。

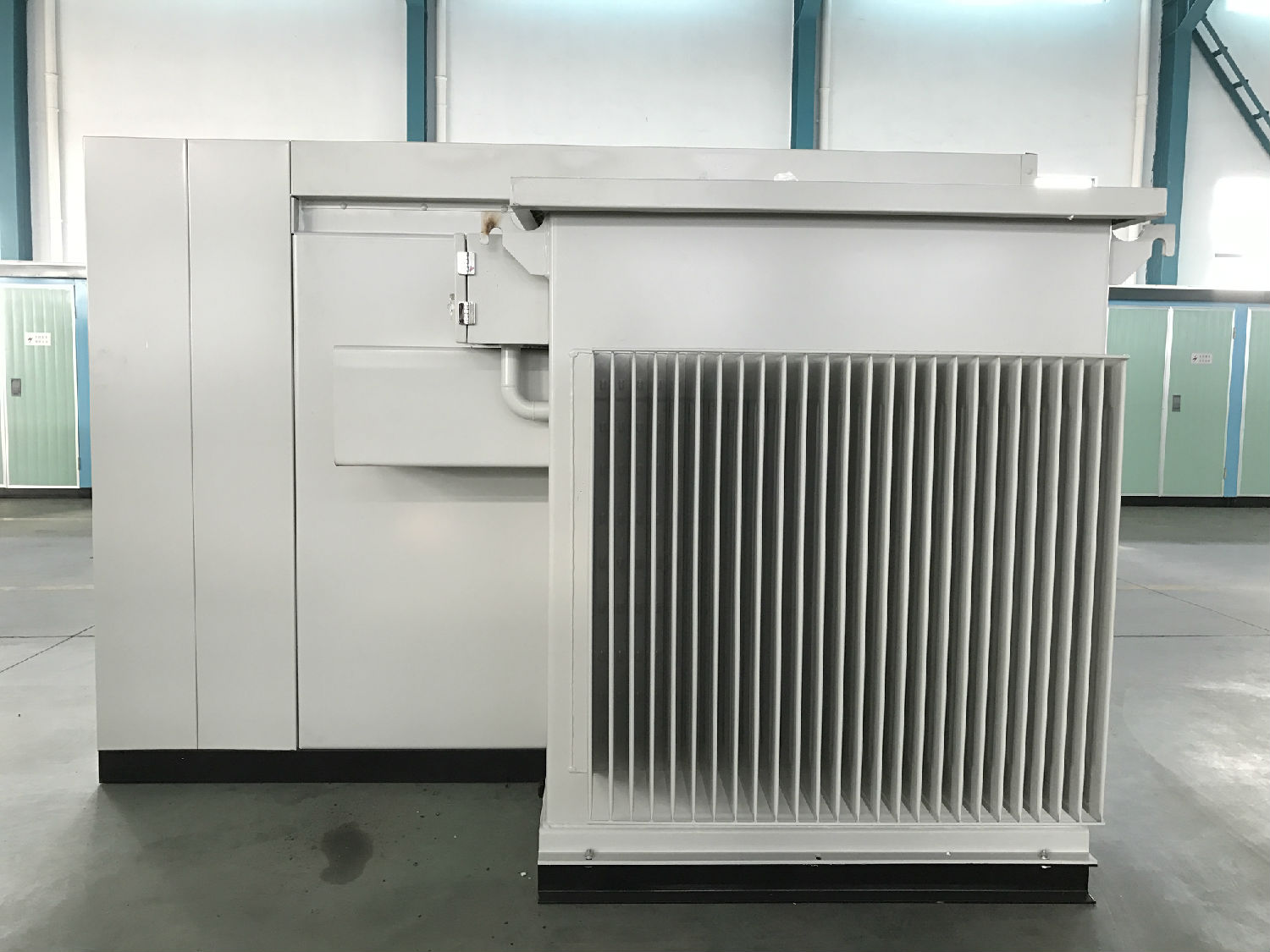

  光伏发电专用组合式变压器，是集箱变底座、升压变压器、高压开关室、低压开关室等于一体的成套升压变电站。电器设备有变压器、低压开关柜、高压负荷开关、高压熔断器、高压带电显示器等。高压负荷开关、高压熔断器置于变压器油箱之中，与变压器器身共箱。油箱采用全密封结构，配有油温控制器、油位计、压力表等元件以监测变压器运行状况。采采用插拔型干式熔断器，熔丝与变压器油分离，熔断后不影响变压器油的性能。整体外形尺寸较小，行业内成为“光伏美变”。

当一台就地升压变压器与两台不带隔离变压器的逆变器连接时，一般采用双分裂绕组变压器，变压器容量可按光伏方阵单元模块最大输出功率选取。对于在沿海或风沙大的的光伏发电站，当采用户外布置时，沿海防护等级应达到IP65，风沙大的光伏发电站防护等级应达到IP54。

组合式变压器结构分为变压器本体、高压室、低压室、综合室（包含测控装置、负荷开关和熔断器等）四大部分组成，可按“目”字型、“品”字型或“L”型排列，体积小、结构紧凑、起吊平稳。

高压侧采用终端型或环网型负荷开关（可带电动操作）加熔断器保护，负荷开关和熔断器安装在变压器油箱内，采用全密封结构，利用变压器的绝缘油作为绝缘介质和散热介质，整体上具有结构紧凑、散热性能好等优点。。

高压室内门加装电磁锁和带电显示器，当高压侧带电时高压室门不能打开，高压室外门加装机械锁，负荷高压产品五防要求，保证人身安全。

10KV级组合变保护
由高压后备限流保护熔断器与插入式过载保护熔断器串联使用，对变压器提供全范围保护。高压限流保护熔断器作为变压器的短路保护，插入式过载保护熔断器作为变压器及其他电力设备过载及小故障短路电流的保护。也可选用新型的全范围保护高压限流熔断器。

35KV级组合变保护
采用一种新型的全范围保护用高压限流熔断器，它能够可靠地开断引起熔体熔化的电流至额定开断电流之间的任何故障电流，它是利用限流式熔断器具有较高分断能力，而非限流式熔断件却具有较好的小电流保护特点，结合两种熔断件的不同特点，组合为一体获得全范围开断的良好性能。

高压侧出线采用高压干式套管支撑铜母线结构，可方便多根电缆线连接。对于10KV组合式变压器，高压侧出线根据用户的要求可采用高压套管，单通或双通，肘形电缆头组合全绝缘结构。低压侧出线可直接出线或按用户要求配置低压出线方案。

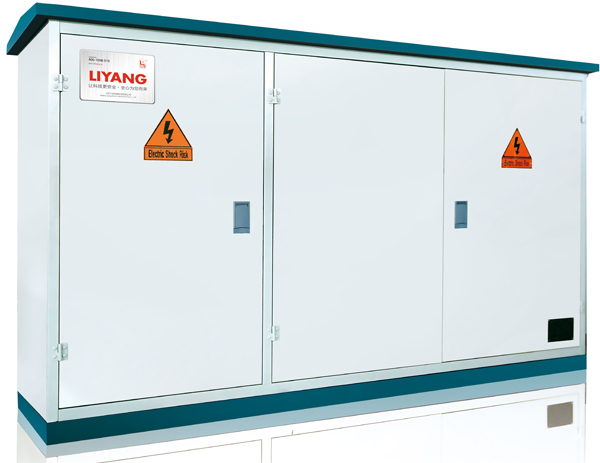

箱变门采用防风型结构，箱体上所有的门向外开，开启角度不小于90度，并设有定位装置。门采用密封措施，具有缓冲、防雨、防堵、防锈和防破坏等功能。

箱体为密封防盗结构，采用隐蔽式高强度螺栓及耐油橡胶垫圈密封箱盖，整个箱体无外露可拆卸螺栓。

箱体采用特殊工艺处理，具有良好的防腐能力，能有效防止风沙和沿海盐雾的侵蚀。

在维修变压器之前必须断电，严禁在带电的箱体上进行维修。

1、经常性的检查事项：

1.1检查信号和指示是否正常；

2、每年的检查维护事项：

2.1检查一、二次回路连接点是否松动、过热；

2.2套管：套管应保持干净，定期将绝缘子擦干净，仔细检查套管有无碎裂，如果有必须及时调换。

2.3端子：检查接线端子紧固程度，如发现松弛，必须用扳手缓慢地紧固以保持接触良好。

2.4法兰接法：必须检查密封垫压紧程度，如发现松弛则应用扭矩扳手将法兰的螺母再紧固一次，紧固时力求均匀。

2.5高低压开关仓：定期检查组合高低压开关仓内部的所有操作部件。检查所有的表针和附件，是否能正常工作。应及时修理或更换被损坏或有故障的部件。

2.6变压器油：正常运行条件下，不需要作油样试验。但如发现潮气侵入现象（如绝缘子破碎等）则必须从放油阀处取样进行测试。

2.7放油和注油：若油位低于警示油位线，应对组合变压器进行注油。注油前必须先操作压力释放阀，释放油箱内可能存在的压力，打开高压仓内的注油管塞子，注入相同牌号的变压器油，注油完毕后，将注油塞旋紧。放油和取油样只需打开放油阀。在注油和放油过程中，应特别小心，避免夹带气泡。组合变压器在充油和再送电之前的时间间隔应足够长，以保证

2.8用兆欧表检查相间、对地的绝缘观察是否有损伤、老化；

2.9变压器若为油浸式，每年应按规定至少进行一次抽样分析检查；

2.10清除灰尘、异物；

2.11做好各项检查记录。

3、检修与注意事项

当发现有不正常现象或某一部分不正常时，必须停电检修或更换，检查时必须断开上级电源，并挂上可靠的接地线，确认无电时，才能进入检修。

用户订货需提供以下资料：

（1）变压器的型号和规格；

（2）高、低压回路主接线方案图；

（3）电器元件相应技术要求；

（4）外壳颜色：无特殊要求，由制造厂确定；

（5）备品、备件的名称、数量；

（6）如客户其他要求可在订货时面洽。
